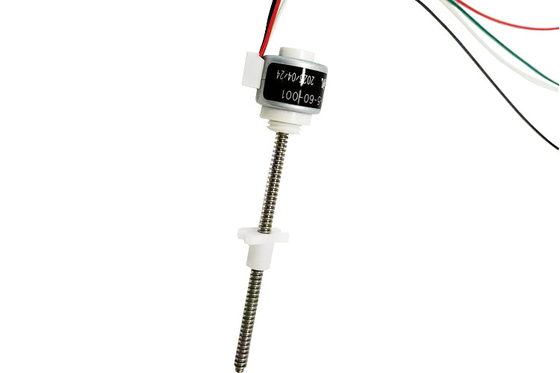

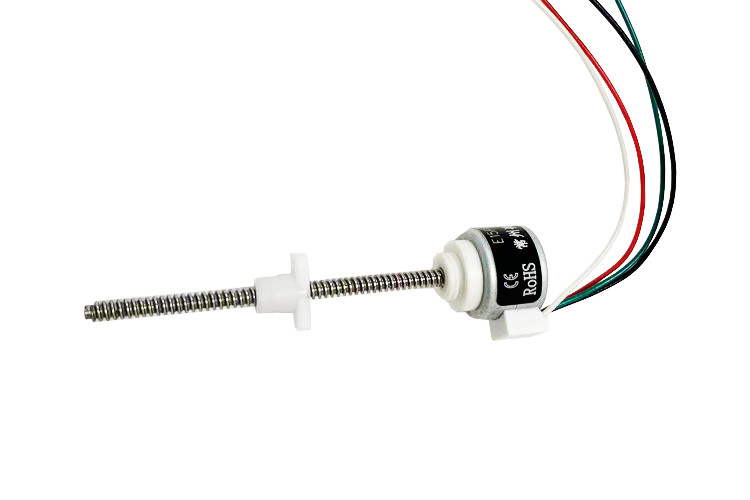

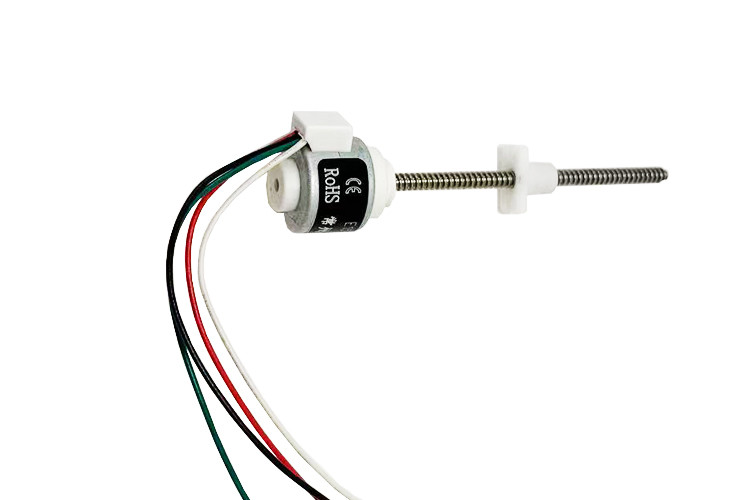

Konfigurowalny skok 15 mm napęd zewnętrzny liniowy silnik krokowy z magnesami trwałymi

  • Customizable stroke 15mm external drive permanent magnet linear stepper motor
  • Customizable stroke 15mm external drive permanent magnet linear stepper motor
  • Customizable stroke 15mm external drive permanent magnet linear stepper motor
  • Customizable stroke 15mm external drive permanent magnet linear stepper motor
  • Customizable stroke 15mm external drive permanent magnet linear stepper motor
  • Customizable stroke 15mm external drive permanent magnet linear stepper motor
  • Customizable stroke 15mm external drive permanent magnet linear stepper motor
Miejsce pochodzenia CHINY
Nazwa handlowa VIC-TECH
Orzecznictwo RoHS
Numer modelu VSM15-TBD
Minimalne zamówienie 1 jednostka
Cena $6.5~$30/Unit
Szczegóły pakowania Standardowy pakiet eksportowy lub można go dostosować
Czas dostawy 15-30 dni roboczych
Zasady płatności Western Union, T/T, akredytywy, MoneyGram
Możliwość Supply 1000000 jednostek/rok

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Indukcyjność fazowa 9(±10%) Ohm/20C Liczba faz 2 fazy
Prąd fazowy 560mA Siła liniowa 60-80N/200PSS
Kąt kroku 15° Napięcie znamionowe 5V
Udar 24 mm
Zostaw wiadomość
opis produktu

Liniowy silnik krokowy z napędem zewnętrznym o kącie kroku 18 stopni silnika krokowego 15 mm pm



Jest to liniowy silnik krokowy z magnesami trwałymi 15 mm z napędem zewnętrznym.

Zewnętrzna średnica silnika wynosi 15 mm, kąt kroku wynosi 18 °, średnica pręta gwintowanego wynosi 3,0 mm, a maksymalny nacisk wynosi 10 N.Zaleca się, aby obciążenie było mniejsze lub równe 8N

Długość kroku = (kąt kroku/360) * ołów (mm)

Dostępne przewody to 0,4 mm, 0,5 mm i 1 mm



Należy pamiętać, że przy wyborze odpowiedniego odprowadzenia należy również wziąć pod uwagę prędkość i przyspieszenie.Prędkość liniowego silnika krokowego jest odwrotnie proporcjonalna do ciągu, to znaczy zwiększenie prędkości roboczej silnika odpowiednio zmniejszy ciąg silnika.

Jednocześnie należy wziąć pod uwagę: cykl pracy, żywotność systemu, czynniki środowiskowe, powtarzalną dokładność pozycjonowania, wymagania dotyczące hałasu i wibracji, dopuszczalny luz, wymagania dotyczące przyspieszania/zwalniania, warunki jazdy, instalację poziomą lub pionową.





Konfigurowalny skok 15 mm napęd zewnętrzny liniowy silnik krokowy z magnesami trwałymi 0



Wymiar mechaniczny: MM



Konfigurowalny skok 15 mm napęd zewnętrzny liniowy silnik krokowy z magnesami trwałymi 1

KRZYWA PRĘDKOŚCI KROKU I CIĄGU:



Konfigurowalny skok 15 mm napęd zewnętrzny liniowy silnik krokowy z magnesami trwałymi 2





Właściwości techniczne


Ten produkt jest opatentowanym produktem firmy.Przekształca obrót silnika w ruch liniowy przez względny
ruch wewnętrznego wirnika i śruby.Stosowany jest głównie w sterowaniu zaworami, przyciskach automatycznych, sprzęcie medycznym, tekstyliach
maszyn, robotów i innych dziedzin pokrewnych.
W tym samym czasie zewnętrzna część okablowania może wykorzystywać cztery słupki zaciskowe (kołki świetlne) lub przewody łączące lub PCB FPC FFC itp.
zgodnie z wymaganiami klienta.
Część wyjściowa jest liniowa.

typowe aplikacje

  • Wyposażenie medyczne

  • Automatyczna kontrola

  • drukarka 3d

  • Precyzyjna kalibracja

  • Precyzyjny pomiar płynów

  • Precyzyjny ruch pozycji

Specyfikacje

Średnica silnika

15 mm

Napięcie znamionowe

4V,5V,12V

Liczba faz

2 fazy

Prąd fazowy

200mA,160mA,70mA

Indukcyjność fazowa

20Ω,33Ω,180Ω

Kąt kroku

18°
Podróż Steara 0,02 mm, 0,025 mm, 0,05 mm

Udar

mm



Przewaga konkurencyjna

  • Wysoka jakość i najlepsza cena.

  • Szybka dostawa, firma magazynowa i bogate zapasy

  • W pobliżu portu w Szanghaju ruch jest bardzo wygodny.

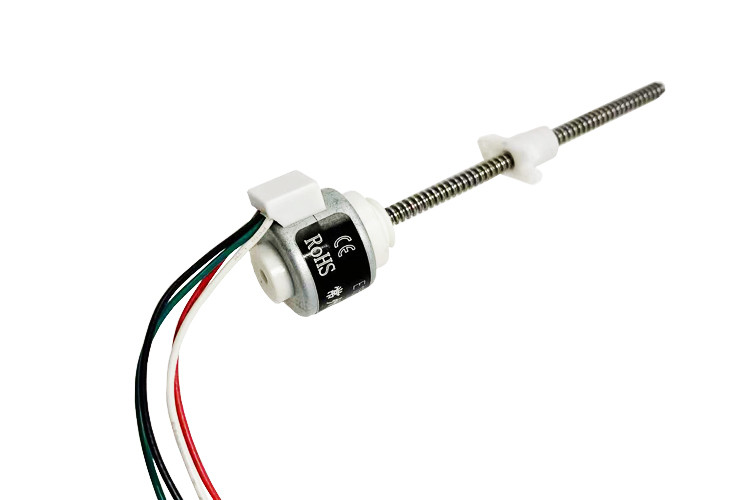

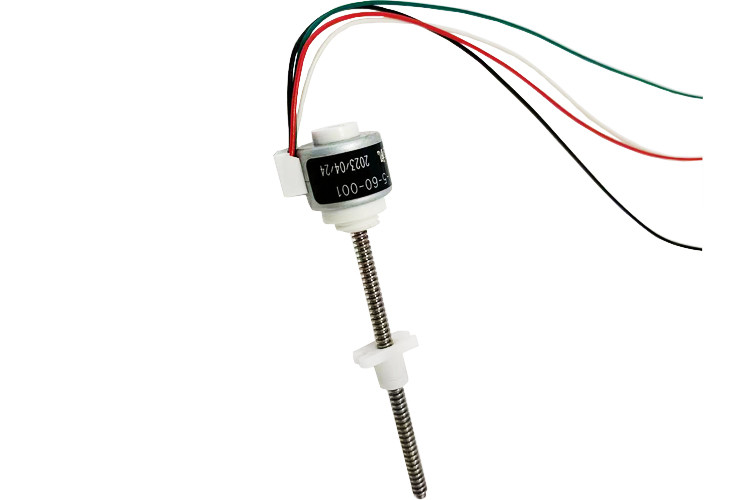

Prezentacja szczegółów produktu





Konfigurowalny skok 15 mm napęd zewnętrzny liniowy silnik krokowy z magnesami trwałymi 3





Konfigurowalny skok 15 mm napęd zewnętrzny liniowy silnik krokowy z magnesami trwałymi 4
 Konfigurowalny skok 15 mm napęd zewnętrzny liniowy silnik krokowy z magnesami trwałymi 5
