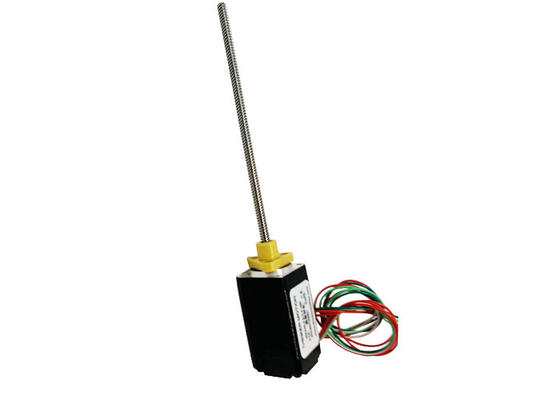

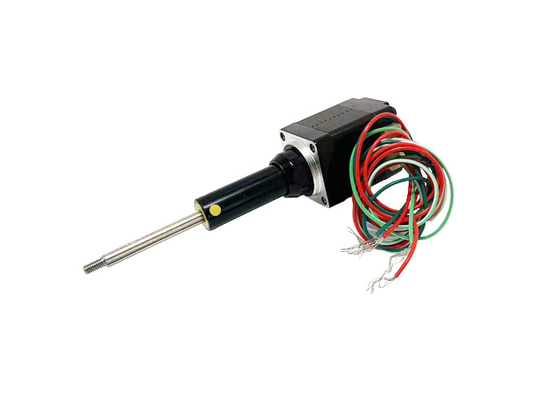

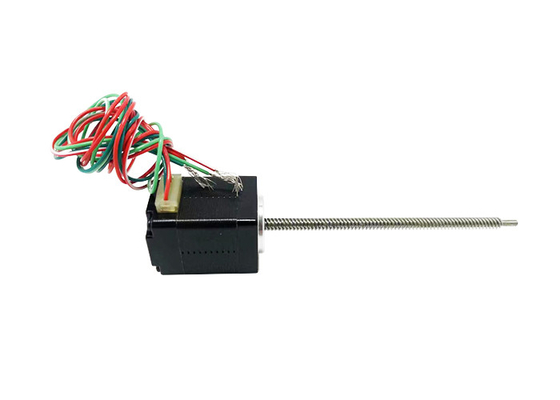

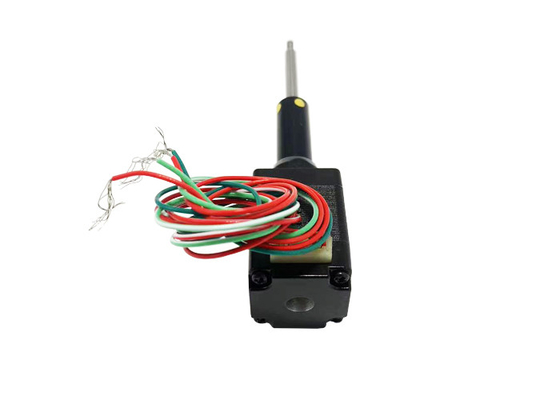

Hybrydowy silnik krokowy Nema 8 (20 mm), bipolarny, 4-przewodowy, śruba pociągowa ACME, niski poziom hałasu, długa żywotność, wysoka wydajność
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Numer modelu | VSM20HSM |
| Minimalne zamówienie | 1 jednostka |
| Cena | $33~$78/Unit |
| Szczegóły pakowania | Standardowy pakiet eksportowy lub można go dostosować |
| Czas dostawy | 15-30 dni roboczych |
| Zasady płatności | Western Union, T/T, akredytywy, MoneyGram |
| Możliwość Supply | 1000000 jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rozmiar silnika | 20mm | Napięcie/faza | 2,5 / 6,3 V |
|---|---|---|---|
| Prąd/faza | 0,5A | Rezystancja/faza | 5,1 / 12,5 Ω |
| Indukcyjność/faza | 1,5 / 4,5 mH | Liczba przewodów prowadzących | 4 |
| Bezwładność wirnika | 2 g·cm² | Miasto | ChangZhou |
opis produktu
Nema 8 (20mm) hybrydowy silnik krokówkowy, dwubiegunowy, 4-przewodniczący, śrubka ACME, niski poziom hałasu, długa żywotność, wysoka wydajność

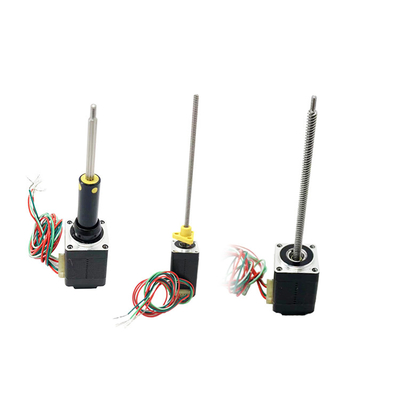

Ten 20 mm hybrydowy silnik krokowy jest dostępny w trzech wersjach: napędzany zewnętrznie, poprzeczny i poprzeczny.
Standardowy rysunek zewnętrznego obrotu silnika VSM20HSM:
Opis:
|
Nazwa produktu |
20 mm Silniki hybrydowe zewnętrznie napędzane |
|
Model |
VSM20HSM |
|
Rodzaj |
silniki stopniowe hybrydowe |
|
Kąt kroku |
10,8° |
|
napięcie (V) |
2.5 / 6.3 |
|
Prąd (A) |
0.5 |
|
Oporność (ohm) |
5.1 / 12.5 |
|
Indukcja (mH) |
1.5 / 4.5 |
| Włókna ołowiowe | 4 |
|
Prędkość obrotowa |
00,02 / 0.04 |
|
Długość silnika (mm) |
30 / 42 |
| Temperatura otoczenia | -20°C ~ +50°C |
| Wzrost temperatury | 80 tysięcy max. |
| Siła dielektryczna | 1mA Max. @ 500V, 1KHz, 1 Sek. |
| Odporność na izolację | 100MΩ Min. @500Vdc |
Certyfikaty:
Parametry elektryczne:
| Rozmiar silnika |
napięcie/ Faza (V) |
Aktualny/ Faza (A) |
Odporność/ Faza (Ω) |
Indukcja/ Faza (mH) |
Liczba Włókna ołowiowe |
Inercja wirnika (g.cm)2) |
Moment utrzymania (N.m.) |
Długość silnika L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Ogólne parametry techniczne:
| Odległość radialna | 00,02 mm Max (450 g obciążenia) | Odporność izolacyjna | 100MΩ @500VDC |
| Wypróżnienie osiowe | 00,08 mm Max (450 g obciążenia) | Siła dielektryczna | 500VAC, 1mA, 1s@1KHZ |
| Maksymalne obciążenie promieniowe | 15N (20mm od powierzchni flanszu) | Klasa izolacji | Klasa B (80K) |
| Maksymalne obciążenie osiowe | 5N | Temperatura otoczenia | -20°C ~ +50°C |
Specyfikacje śruby:
| Średnica śruby ołowiowej ((mm) | Ołów ((mm) | Krok ((mm) | Siła samoblokowania (N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
krzywa momentu obrotowego i częstotliwości:
Warunek badania:
Napęd śmigłowiec, pół mikro-krok, napęd napędowy 24V
Obszary zastosowania:
Drukowanie 3D:20 mm hybrydowe silniki kroków mogą być używane do sterowania ruchem w drukarkach 3D w celu napędzania głowicy druku, etapu i układu ruchu osiowego.
Sprzęt automatyzacyjny: Silniki stopniowe są powszechnie stosowane w sprzęcie automatyzacyjnym, takim jak automatyczne maszyny do pakowania, automatyczne linie montażowe, automatyczne ręce robotyczne itp.do kontrolowania dokładnej pozycji i prędkości.
Robotyka:W dziedzinie robotyki do kontrolowania ruchów stawów robotów wykorzystuje się hybrydowe silniki kroków 20 mm w celu dokładnej kontroli postawy i pozycji.
Maszyny do obróbki narzędzi CNC:Silniki stopniowe są również stosowane w narzędziach CNC do napędzania precyzyjnych ruchów narzędzi lub stołów do wysokiej precyzji obróbki.
Sprzęt medyczny:W sprzęcie medycznym silniki stopniowe hybrydowe o pojemności 20 mm mogą być stosowane do precyzyjnego sterowania ruchem komponentów sprzętu medycznego, takich jak roboty chirurgiczne i systemy dostarczania leków.
Sprzęt motoryzacyjny:W przemyśle motoryzacyjnym te silniki stopniowe mogą być używane do sterowania pozycją i ruchem komponentów samochodowych, takich jak systemy podnoszenia i opuszczania okien, systemy regulacji siedzenia,I tak dalej..
Inteligentny dom:W dziedzinie inteligentnych domów silniki stopniowe hybrydowe o pojemności 20 mm mogą być wykorzystywane do sterowania otwarciem i zamknięciem zasłon, obracającymi się kamerami w domowych systemach bezpieczeństwa itp.
To tylko niektóre z powszechnych obszarów zastosowań hybrydowych silników krokówkowych o średnicy 20 mm, w rzeczywistości silniki krokówkowe mają szeroki zakres zastosowań w różnych gałęziach przemysłu i dziedzin.Szczegółowe scenariusze stosowania zależą również od ich specyfikacji, wymagania dotyczące wydajności i kontroli.
Zalety:
Dokładność i umiejętność pozycjonowania:Hybrydowe silniki krokowe zapewniają wysoką dokładność i umiejętność pozycjonowania dla drobnych ruchów kroków, często z niskimi kątami kroku, takimi jak 1,8 stopnia lub 0,9 stopnia,w wyniku dokładniejszego sterowania pozycją.
Wysoki moment obrotowy i duża prędkość:Hybrydowe silniki krokowe są strukturalnie zaprojektowane tak, aby zapewniały wysoki moment obrotowy i, przy odpowiednim kierowcy i sterowniku, wysoką prędkość.Dzięki temu nadają się do zastosowań wymagających zarówno dużego momentu obrotowego, jak i szybkiego ruchu.
Możliwość sterowania i programowania:Hybrydowe silniki krokowe są systemem sterowania o otwartym pętli z dobrą sterowalnością.powodujące wysoce programowalne i sterowalne sekwencje ruchu.
Proste sterowanie:Hybrydowe silniki krokowe mają stosunkowo proste układy napędowe i sterowania w porównaniu z innymi typami silników.koderów) i mogą być bezpośrednio sterowane przez odpowiednie sterowniki i sterownikiUproszcza to projektowanie i instalację systemów oraz obniża koszty.
Wysoka niezawodność i stabilność:Hybrydowe silniki krokowe oferują wysoką niezawodność i stabilność ze względu na prostą konstrukcję, niewielką liczbę ruchomych części i konstrukcję bez szczotek.mają długą żywotność, zapewnia stabilną wydajność przy prawidłowym użytkowaniu i obsłudze.
Energooszczędne i nisko hałasowe:Silniki hybrydowe są energooszczędne, zapewniając wysoki moment obrotowy przy stosunkowo niskiej mocy.daje im przewagę w zastosowaniach wrażliwych na hałas.
Wymagania dotyczące wyboru silnika:
¥Ruch/kierunek montażu
Wymagania dotyczące obciążenia
Wymagania w zakresie udaru
Wymagania dotyczące końcowego obróbki
Wymogi dotyczące dokładności
Wymogi dotyczące informacji zwrotnych kodera
Wymogi dotyczące ręcznej regulacji
Wymagania środowiskowe
