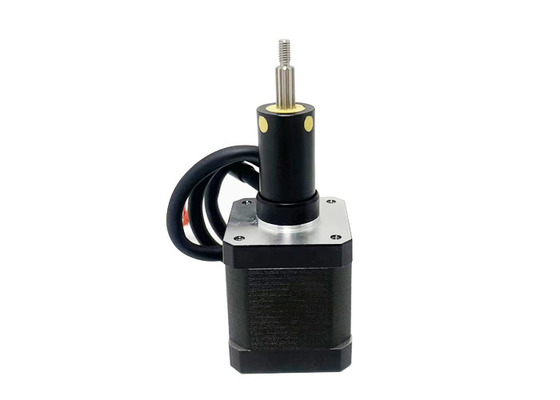

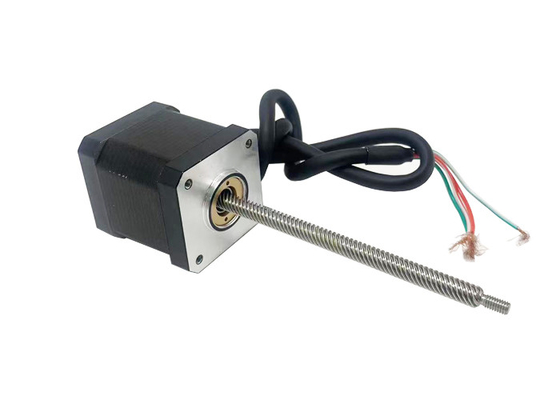

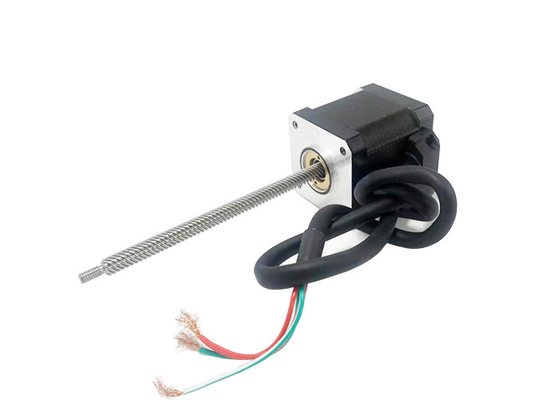

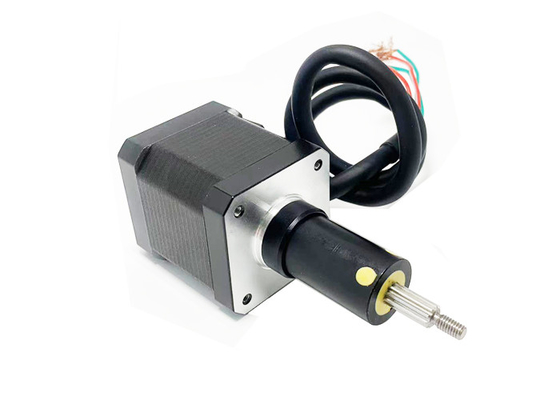

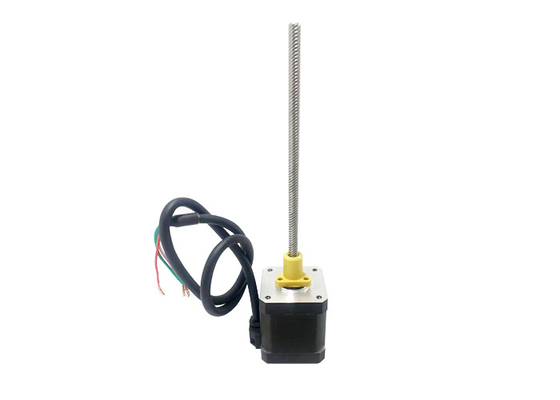

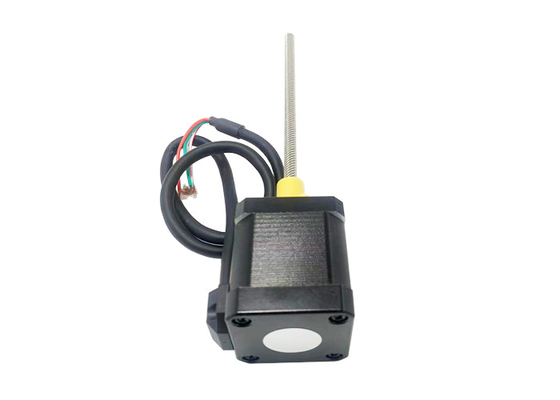

Hybrydowy silnik krokowy Nema 17 (42 mm), bipolarny, 4-biegunowy, śruba pociągowa ACME, kąt kroku 1,8°, długa żywotność, wysoka wydajność.
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | VIC-TECH |
Orzecznictwo | RoHS |
Numer modelu | VSM42HSM |
Minimalne zamówienie | 1 jednostka |
Cena | $24~$68/Unit |
Szczegóły pakowania | Standardowy pakiet eksportowy lub można go dostosować |
Czas dostawy | 15-30 dni roboczych |
Zasady płatności | Western Union, T/T, akredytywy, MoneyGram |
Możliwość Supply | 1000000 jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRozmiar silnika | 42 mm | Kąt kroku | 1,8° |
---|---|---|---|
Napięcie (V) | 2,6/ 2/2,5 | Prąd (A) | 1,5/2,5 |
Rezystancja (omy) | 1,8 / 0,8/1 | Indukcyjność (mH) | 1,8/2,8/ 4,6 |
Druty przewodowe | 4 | Miasto | ChangZhou |
Nema 17 (42 mm) hybrydowy silnik krokówkowy, dwubiegunowy, 4-przewodniczący, śrubka ACME, kąt kroku 1,8 °,długa żywotność, wysoka wydajność.
Ten 42 mm hybrydowy silnik krokowy jest dostępny w trzech wersjach: napędzany zewnętrznie, poprzeczny i poprzeczny.
Opis:
Nazwa produktu |
Silniki stopniowe hybrydowe o pojemności 42 mm |
Model |
VSM42HSM |
Rodzaj |
silniki stopniowe hybrydowe |
Kąt kroku |
10,8° |
napięcie (V) |
2/ 2, 6/ 3.3 |
Prąd (A) |
1.5/2.5 |
Oporność (ohm) |
0.8/1.8/2.2 |
Indukcja (mH) |
1.8/2.8/4.6 |
Włókna ołowiowe | 4 |
Długość silnika (mm) |
34/48/46 |
Temperatura otoczenia | -20°C ~ +50°C |
Wzrost temperatury | 80 tysięcy max. |
Siła dielektryczna | 1mA Max. @ 500V, 1KHz, 1 Sek. |
Odporność na izolację | 100MΩ Min. @500Vdc |
Certyfikaty:
Parametry elektryczne:
Rozmiar silnika |
napięcie /Faza (V) |
Aktualność /Faza (A) |
Odporność /Faza (Ω) |
Indukcyjność /Faza (mH) |
Liczba Włókna ołowiowe |
Inercja wirnika (g.cm)2) |
Waga silnika (g) |
Długość silnika L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Specyfikacje śruby ołowiowej i parametry działania:
Średnica (mm) |
Ołów (mm) |
Krok (mm) |
Wyłączenie siły samoblokowania (N) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
Uwaga: Aby uzyskać więcej specyfikacji śruby ołowiowej, prosimy o kontakt z nami.
Standardowy rysunek zewnętrznego obrotu silnika VSM42HSM:
Uwaga:
Długość śruby ołowiu może być dostosowana
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
Standardowym rysunkiem obrysów silnika włączonego hybrydowego 42 mm:
Uwaga:
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
Uderzenie S (mm) |
Wymiar A (mm) |
Wymiar B (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42 mm hybrydowy silnik stopniowy Standardowy rysunek obrysów silnika przez stałe:
Uwaga:
Długość śruby ołowiu może być dostosowana
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
Krzywa prędkości i pchnięcia:
42 serii 34mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej (Φ6,35 mm wiodąca śrubka)
42 serii 40mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej (Φ6,35 mm wiodąca śrubka)
Ołów (mm) | Prędkość liniowa (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Warunek badania:
Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 40V
42 serii 48 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej (Φ6,35 mm wiodąca śrubka)
42 serii 60 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej (Φ6,35 mm wiodąca śrubka)
Ołów (mm) | Prędkość liniowa (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
Warunek badania:
Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 40V
Obszary zastosowania:
Sprzęt automatyczny:Hybrydowe silniki krokowe 42 mm są szeroko stosowane w różnych urządzeniach automatycznych, w tym automatycznych maszynach do pakowania, automatycznych liniach produkcyjnych, narzędzi maszynowych i sprzętu drukarskiego.Zapewniają dokładną kontrolę pozycji i wysoki moment obrotowy, aby spełnić wymagania sprzętu automatycznego w zakresie precyzyjnego ruchu i niezawodności.
Drukarki 3D:W drukarkach 3D kluczową rolę odgrywają 42 mm hybrydowe silniki krokówkowe, które są wykorzystywane do napędzania głowicy druku w celu precyzyjnego sterowania pozycją i realizacji precyzyjnych operacji druku.Silniki te zapewniają dobrą dokładność pozycjonowania i niezawodność, co pomaga poprawić wydajność i jakość druku drukarek 3D.
Urządzenia medyczne:42 mm hybrydowe silniki stopniowe są szeroko stosowane w urządzeniach medycznych, na przykład w sprzęcie do obrazowania medycznego (np. skanery CT, urządzenia rentgenowskie),silniki te służą do sterowania obrotowymi platformami i ruchomymi częściamiPonadto są używane do precyzyjnego sterowania pozycją w urządzeniach medycznych, takich jak roboty chirurgiczne, strzykawki i zautomatyzowane przetwarzanie próbek.
Robotyka:Silniki stopniowe hybrydowe o pojemności 42 mm odgrywają ważną rolę w robotyce.Do zastosowań robotyki należą roboty przemysłoweRoboty służbowe i medyczne.
Wyroby motoryzacyjne:Silniki stopniowe hybrydowe o pojemności 42 mm mają zastosowanie w sprzęcie samochodowym.i regulowanie lusterka wstecznegoSilniki te zapewniają precyzyjną kontrolę pozycji i niezawodną wydajność, aby zapewnić prawidłowe działanie sprzętu samochodowego.
Inteligentny dom i elektronika użytkowa:42 mm hybrydowe silniki krokowe są stosowane w inteligentnych domowych i elektronicznych urządzeniach użytkowych.aby zapewnić precyzyjne funkcje sterowania pozycją i ruchem.
Oprócz wyżej wymienionych zastosowań, hybrydowe silniki krokowe 42 mm mogą być również stosowane w sprzęcie włókienniczym, systemach monitorowania bezpieczeństwa, sterowaniu oświetleniem scenicznym,i inne obszary wymagające precyzyjnego sterowania pozycją i niezawodnej pracyOgólnie rzecz biorąc, hybrydowe silniki krokowe 42 mm mają szeroki zakres zastosowań w wielu branżach.
Zalety:
Moment obrotowy przy niskich prędkościach:Hybrydowe silniki krokowe o pojemności 42 mm wykazują doskonałą moc momentu obrotowego przy niskich prędkościach.Ta cecha sprawia, że są one odpowiednie do zastosowań wymagających precyzyjnej kontroli i wolnych ruchów, takich jak robotyka, sprzęt automatyczny i urządzenia medyczne.
Dokładność pozycji:Dzięki precyzyjnej rozdzielczości kroków, mogą osiągnąć precyzyjne pozycjonowanie i precyzyjne sterowanie ruchem.Jest to kluczowe w zastosowaniach wymagających precyzyjnego pozycjonowania, takich jak maszyny CNC, drukarki 3D i systemy pick-and-place.
Możliwość samozablokowania:Hybrydowe silniki krokowe mają zdolność samoblokadowania, gdy uzwojenia nie są podłączone do energii.który jest korzystny w zastosowaniach, w których wymagane jest utrzymanie pozycji bez zasilania, np. w rękach lub pozycjonerach robotycznych.
Kosztowo efektywne:W porównaniu z innymi rodzajami silników, takimi jak silniki serwo, są one na ogół tańsze.prostotę systemu sterowania i brak czujników zwrotnych przyczyniają się do ich efektywności kosztowej.
Szeroki zakres prędkości pracy:Silniki te mogą działać w szerokim zakresie prędkości, od bardzo niskich prędkości do stosunkowo dużych prędkości.Ta elastyczność w regulacji prędkości sprawia, że są one odpowiednie do zastosowań o różnych wymaganiach prędkości.
Kompaktowy rozmiar:42 mm stanowi stosunkowo kompaktowy rozmiar dla silnika krokówkowego.Ułatwia to integrację z ograniczonymi przestrzeniami aplikacjami lub wyposażeniem wymagającym kompaktowych i lekkich konstrukcji.
Niezawodność i długowieczność:Hybrydowe silniki krokowe są znane ze swojej niezawodności i trwałości.
Wymagania dotyczące wyboru silnika:
¥Ruch/kierunek montażu
Wymagania dotyczące obciążenia
Wymagania w zakresie udaru
Wymagania dotyczące końcowego obróbki
Wymogi dotyczące dokładności
Wymogi dotyczące informacji zwrotnych kodera
Wymogi dotyczące ręcznej regulacji
Wymagania środowiskowe
