Hybrydowy silnik krokowy Nema 34 (86 mm), bipolarny, 4-przewodowy, śruba pociągowa ACME, niski poziom hałasu, długa żywotność, wyposażenie formowane
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | VIC-TECH |
Orzecznictwo | RoHS |
Numer modelu | VSM86HSM |
Minimalne zamówienie | 1 jednostka |
Cena | $100~$171/Unit |
Szczegóły pakowania | Standardowy pakiet eksportowy lub można go dostosować |
Czas dostawy | 15-30 dni roboczych |
Zasady płatności | Western Union, T/T, akredytywy, MoneyGram |
Możliwość Supply | 1000000 jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRozmiar silnika | 86mm | Kąt kroku | 1,8° |
---|---|---|---|
Napięcie (V) | 3 / 4,8 | Prąd (A) | 6 |
Rezystancja (omy) | 0,5 / 0,8 | Indukcyjność (mH) | 4 / 8,5 |
Druty przewodowe | 4 | Miasto | ChangZhou |
Nema 34 (86mm) hybrydowy silnik krokówkowy, dwubiegunowy, 4-przewodzący, śruby ACME, niski poziom hałasu, długa żywotność, urządzenia formowania

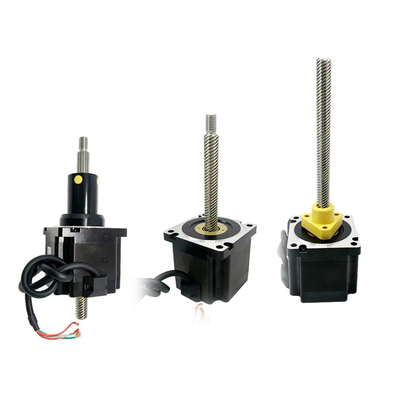

Ten 86 mm hybrydowy silnik krokowy jest dostępny w trzech wersjach: napędzany zewnętrznie, poprzeczny i poprzeczny.
ACME przekształca ruch obrotowy w ruch liniowy przy użyciu śruby ołowianej; śruby ołowiane mają różne kombinacje średnicy i ołowiu,aby spełniać różne wymagania aplikacyjne.
Silnik stopniowy z ołowiową śrubą jest zazwyczaj stosowany w zastosowaniach wymagających precyzyjnego ruchu liniowego, niskiego hałasu, wysokiej opłacalności, takich jak sprzęt medyczny, urządzenie telekomunikacyjne itp.
ThinkerMotion oferuje pełną gamę silników stopniowych z ołowianym śruby (NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23, NEMA 24, NEMA 34) z zakresem obciążeń od 30N do 2400N i dostępne są 3 typy (zewnętrzne, zamknięte,niewłączone). Dostosowania mogą być przetwarzane na żądanie, takie jak długość śruby i koniec śruby, hamulca magnetyczny, koder, orzeł anty-backlash itp.; a śrubę ołowiową można również pokryć teflonem na żądanie.
Opis:
Nazwa produktu |
86 mm hybrydowe silniki krokowe |
Model |
VSM86HSM |
Rodzaj |
silniki stopniowe hybrydowe |
Kąt kroku |
10,8° |
napięcie (V) |
Trzy czwarte.8 |
Prąd (A) |
6 |
Oporność (ohm) |
0.5/0.8 |
Indukcja (mH) |
4/8.5 |
Włókna ołowiowe | 4 |
Długość silnika (mm) |
76/114 |
Temperatura otoczenia | -20°C ~ +50°C |
Wzrost temperatury | 80 tysięcy max. |
Siła dielektryczna | 1mA Max. @ 500V, 1KHz, 1 Sek. |
Odporność na izolację | 100MΩ Min. @500Vdc |
Certyfikaty:
Parametry elektryczne:
Rozmiar silnika |
napięcie /Faza (V) |
Aktualność /Faza (A) |
Odporność /Faza (Ω) |
Indukcyjność /Faza (mH) |
Liczba Włókna ołowiowe |
Inercja wirnika (g.cm)2) |
Waga silnika (g) |
Długość silnika L (mm) |
86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
Specyfikacje śruby ołowiowej i parametry działania:
Średnica (mm) |
Ołów (mm) |
Krok (mm) |
Wyłączenie siły samoblokowania (N) |
15.875 | 2.54 | 0.0127 | 2000 |
15.875 | 3.175 | 0.015875 | 1500 |
15.875 | 6.35 | 0.03175 | 200 |
15.875 | 12.7 | 0.0635 | 50 |
15.875 | 25.4 | 0.127 | 20 |
Uwaga: Aby uzyskać więcej specyfikacji śruby ołowiowej, prosimy o kontakt z nami.
Standardowy rysunek zewnętrznego obrotu silnika VSM86HSM:
Uwaga:
Długość śruby ołowiu może być dostosowana
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
86 mm hybrydowe silniki krokowe standardowy rysunek obrysów silnika włączonego:
Uwaga:
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
Uderzenie S (mm) |
Wymiar A (mm) |
Wymiar B (mm) | |
L = 76 | L = 114 | ||
12.7 | 29.7 | 0 | 0 |
19.1 | 36.1 | 2.1 | 0 |
25.4 | 42.4 | 8.4 | 0 |
31.8 | 48.8 | 14.8 | 0 |
38.1 | 55.1 | 21.1 | 0 |
50.8 | 67.8 | 33.8 | 0 |
63.5 | 80.5 | 46.5 | 8.5 |
86 mm hybrydowy silnik stopniowy Standardowy rysunek obrysów silnika przez stałe:
Uwaga:
Długość śruby ołowiu może być dostosowana
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
Krzywa prędkości i pchnięcia:
86 serii 76 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej (F15,88 mm wiodąca śrubka)
86 serii 114 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej (F15,88 mm wiodąca śrubka)
Ołów (mm) | Prędkość liniowa (mm/s) | |||||||||
2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
Warunek badania:
Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 40V
Obszary zastosowania:
Maszyny do obróbki narzędzi CNC:86 mm hybrydowe silniki stopniowe są szeroko stosowane w narzędziach CNC do sterowania ruchem i pozycją narzędzi cięcia w celu realizacji wysokiej precyzji operacji obróbki.
Sprzęt automatyczny:86 mm silniki stopniowe hybrydowe mogą być stosowane w różnych urządzeniach automatycznych, takich jak automatyczne maszyny do pakowania, automatyczne systemy sortowania, automatyczne linie produkcyjne itp.,do sterowania ruchem i pozycjonowaniem.
Drukowanie 3D:W dziedzinie druku 3D do sterowania pozycją i ruchem głowicy druku wykorzystuje się 86 mm hybrydowe silniki stopniowe w celu dokonania precyzyjnych operacji druku.
Urządzenia medyczne:86 mm hybrydowe silniki stopniowe są szeroko stosowane w urządzeniach medycznych, takich jak pompy do strzykawek medycznych, roboty medyczne, sprzęt medyczny do skanowania itp. w celu precyzyjnego sterowania pozycją i ruchem.
Sprzęt telekomunikacyjny:86 mm hybrydowe silniki kroków mogą być stosowane do precyzyjnego pozycjonowania i sterowania w sprzęcie telekomunikacyjnym, takim jak system pozycjonowania anten komunikacyjnych,precyzyjne sterowanie sprzętem światłowodowym.
Maszyny i urządzenia do produkcji tekstyliów:W przemyśle włókienniczym do sterowania maszynami przędzenia, stolarkami i innym sprzętem można użyć 86 mm hybrydowych silników kroków, aby zapewnić dokładność i stabilność procesu włókienniczego.
Robotyka:86 mm hybrydowe silniki stopniowe mogą być stosowane w różnych zastosowaniach robotycznych, w tym w robotach przemysłowych, robotach serwisowych, robotach współpracujących itp., w celu precyzyjnego ruchu i pracy.
Automatyczne systemy magazynowania:W zautomatyzowanych systemach magazynowania i logistyki, 86 mm hybrydowe silniki kroków mogą być używane do sterowania taśmami przenośnymi, windami,zestawki i inne urządzenia służące dokładnemu pozycjonowaniu i obsłudze przedmiotów.
Zalety:
Gładki i precyzyjny ruch:86 mm hybrydowe silniki kroków mogą osiągać płynny i precyzyjny ruch ze względu na ich wrodzoną rozdzielczość kroku.zmniejszenie ryzyka drgań i zapewnienie wysokiej jakości działania.
Wysoki moment obrotowy przy niskich prędkościach:Hybrydowe silniki krokowe zapewniają wysoki moment obrotowy nawet przy niskich prędkościach, dzięki czemu nadają się do zastosowań wymagających silnego przytrzymania lub momentu startowego.Charakterystyka ta jest szczególnie korzystna w sytuacjach, w których silnik musi utrzymać pozycję w obliczu sił zewnętrznych.
Szeroki zakres rozdzielczości kroków:86 mm hybrydowe silniki kroków oferują szeroki zakres rozdzielczości kroków, umożliwiając precyzyjną kontrolę ruchu.w wyniku płynniejszego ruchu i lepszej dokładności pozycji.
Łatwy w obsłudze i sterowaniu: hybrydowe silniki krokoprzesuwne mają prostą architekturę napędu i sterowania, zazwyczaj wykorzystując sygnały impulsowe i kierunkowe.Ułatwia to ich integrację z różnymi systemami sterowania, zmniejszając złożoność i czas rozwoju.
Wysoka niezawodność i trwałość:86 mm hybrydowe silniki krokowe są znane ze swojej wytrzymałości i długiej żywotności.bez uszczerbku dla wydajności.
Wydajne rozwiązanie:Hybrydowe silniki krokowe oferują opłacalne rozwiązanie w porównaniu z innymi technologiami sterowania ruchem, takimi jak silniki serwo.umożliwiające ich stosowanie w zastosowaniach, w których istotne są względy budżetowe.
Uniwersalne zastosowania:86 mm hybrydowe silniki krokowe znajdują zastosowanie w różnych gałęziach przemysłu, w tym w robotyce, automatyce, produkcji, druku 3D, sprzęcie medycznym i wielu innych.Ich wszechstronność pozwala na ich zastosowanie w szerokim zakresie zastosowań wymagających precyzyjnego pozycjonowania i sterowania.
Wymagania dotyczące wyboru silnika:
¥Ruch/kierunek montażu
Wymagania dotyczące obciążenia
Wymagania w zakresie udaru
Wymagania dotyczące końcowego obróbki
Wymogi dotyczące dokładności
Wymogi dotyczące informacji zwrotnych kodera
Wymogi dotyczące ręcznej regulacji
Wymagania środowiskowe
