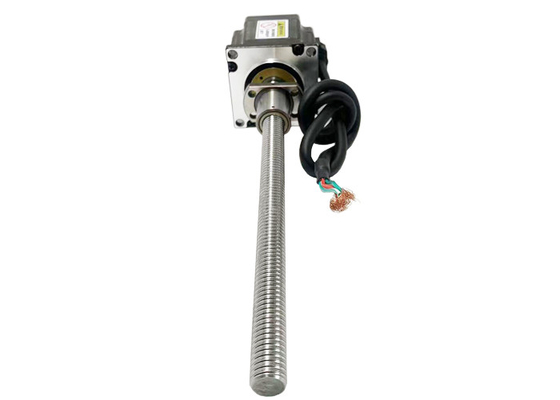

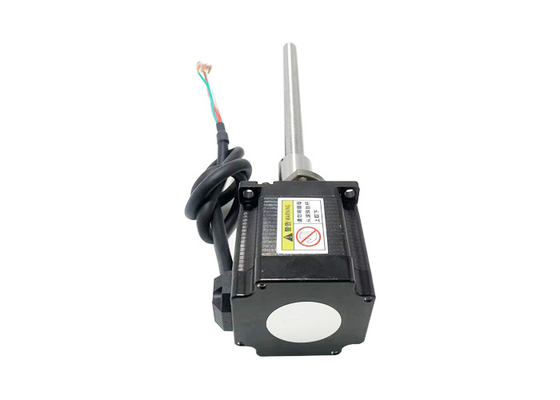

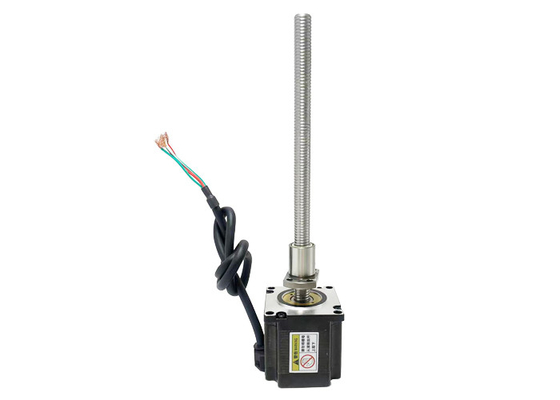

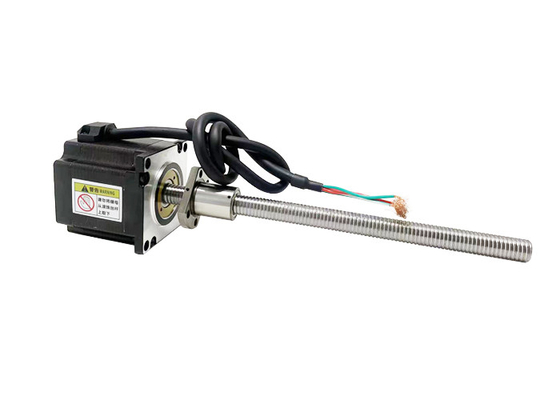

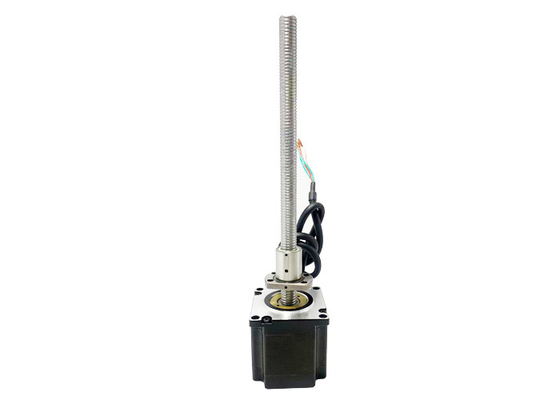

Nema 23 (57 mm) hybrydowy silnik krokowy ze śrubą kulową 1,8 ° Kąt kroku 4 przewody prowadzące do medycznego sprzętu diagnostycznego
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | VIC-TECH |
Orzecznictwo | RoHS |
Numer modelu | VSM57BSSHSM |
Minimalne zamówienie | 1 jednostka |
Cena | $85~$200/Unit |
Szczegóły pakowania | Standardowy pakiet eksportowy lub można go dostosować |
Czas dostawy | 15-30 dni roboczych |
Zasady płatności | Western Union, T/T, akredytywy, MoneyGram |
Możliwość Supply | 1000000 jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRozmiar silnika | 57 mm | Kąt kroku | 1,8° |
---|---|---|---|
Napięcie (V) | 2,3 / 3 / 3,1 / 3,8 | Prąd (A) | 3/4 |
Rezystancja (omy) | 0,75/1/0,78/0,95 | Indukcyjność (mH) | 2,5/4,5/3,3/4,5 |
Druty przewodowe | 4 | Miasto | ChangZhou |
Nema 23 (57mm) hybrydowy silnik kroków z śrubokrętem kulkowym o kącie kroku 1,8° 4 przewody prowadzenia do urządzeń diagnostycznych medycznych
Nema 23 (57 mm) hybrydowy silnik krokówkowy, dwubiegunowy, 4-przewodniczący, śrubka kulkowa, niski poziom hałasu, długa żywotność, wysoka wydajność, certyfikat CE i RoHS.
Duża pojemność obciążenia, małe drgania, niski hałas, szybka prędkość, szybka reakcja, płynna obsługa, długa żywotność, wysoka dokładność pozycjonowania (do ± 0,005 mm)
Opis:
Nazwa produktu |
57 mm hybrydowy silnik krokany z śrubą kulkową |
Model |
VSM57BSHSM |
Rodzaj |
silniki stopniowe hybrydowe |
Kąt kroku |
10,8° |
napięcie (V) |
2.3 / 3 / 3.1 / 3.8 |
Prąd (A) |
3 / 4 |
Oporność (ohm) |
00,75 / 1 / 0,78 / 0.95 |
Indukcja (mH) |
2.5 / 4.5 / 3.3 / 4.5 |
Włókna ołowiowe | 4 |
Długość silnika (mm) |
45 / 55 / 65 / 75 |
Temperatura otoczenia | -20°C ~ +50°C |
Wzrost temperatury | 80 tysięcy max. |
Siła dielektryczna | 1mA Max. @ 500V, 1KHz, 1 Sek. |
Odporność na izolację | 100MΩ Min. @500Vdc |
Certyfikaty:
Parametry elektryczne:
Rozmiar silnika |
napięcie /Faza (V) |
Aktualność /Faza (A) |
Odporność /Faza (Ω) |
Indukcyjność /Faza (mH) |
Liczba Włókna ołowiowe |
Inercja wirnika (g.cm)2) |
Waga silnika (g) |
Długość silnika L (mm) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Standardowy rysunek zewnętrznego obrotu silnika VSM57BSHSM:
Uwaga:
Długość śruby ołowiu może być dostosowana
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
Proszę skontaktować się z nami w celu uzyskania więcej informacji o specyfikacjach śrub kulkowych.
Rysunek konturów orzecha piłkarskiego 1202 VSM57BSHSMBall nut:
Rysunek zarysu orzecha piłkarskiego 1205 VSM57BSHSMBall:
Rysunek zarysu orzecha piłkarskiego 1210 VSM57BSHS:
Krzywa prędkości i pchnięcia:
57 serii 45 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
57 serii 55mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
Ołów (mm) | Prędkość liniowa (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Warunek badania:Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 40V
57 serii 65mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
57 serii 75 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
Ołów (mm) | Prędkość liniowa (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Warunek badania:Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 40V
Obszary zastosowania:
Urządzenia diagnostyczne medyczne:57 mm hybrydowe silniki krokane z śrubokrętem kulkowym mogą być stosowane w medycznym sprzęcie diagnostycznym, takim jak skanery obrazowe, skanery CT, sprzęt rentgenowskie, instrumenty MRI itp.Ich precyzyjne sterowanie pozycją i stabilność umożliwiają precyzyjne ruchy i pozycjonowanie podczas uzyskiwania i przetwarzania obrazu medycznego.
Instrumenty do badań nad życiem:W badaniach i eksperymentach z zakresu nauk przyrodniczych silniki krokówkowe z kulkową śrubą hybrydową o średnicy 57 mm są stosowane w zautomatyzowanych systemach obsługi płynów, sprzęcie do badania wysokiej przepustowości, urządzeniach do hodowli komórek,sekwencjonerzy genówWysoka precyzja i niezawodność tych silników umożliwiają im spełnienie zapotrzebowania na precyzyjne sterowanie ruchem i pozycją w sprzęcie eksperymentalnym.
Robotyka:57 mm hybrydowe silniki kroków skrutkowych kulkowych są szeroko stosowane w robotyce do napędów łącznych, ruchu ramienia robotycznego i precyzyjnego pozycjonowania.wysoka rozdzielczość i niski poziom hałasu w celu zaspokojenia zapotrzebowania na precyzyjne ruchy i sterowanie w zastosowaniach robotycznych.
Sprzęt laserowy:57 mm hybrydowe silniki krokane z śrubokrętem kulkowym mogą być stosowane w sprzęcie laserowym do takich zadań, jak regulacja ostrości, tabelka panoramowa i kontrola ścieżki optycznej.Jego precyzyjna kontrola pozycji i stabilność pozwalają na dokładne skupienie i pozycjonowanie wiązki laserowej.
Instrumenty analityczne:W różnych rodzajach instrumentów analitycznych laboratoryjnych, hybrydowe silniki stopniowe z wiertką kuli 57 mm mogą być stosowane w automatycznym przetwarzaniu próbek, systemach podawania próbek, chromatografach ciekłych,Chromatografy gazoweWysokiej precyzji ruch i stabilne działanie tych silników odgrywają ważną rolę w poprawie dokładności i wydajności analiz laboratoryjnych.
Wyposażenie do produkcji półprzewodników i elektroniki:Silniki stopniowe o wysokości 57 mm wykorzystywane są do precyzyjnego pozycjonowania i sterowania automatyzacją w półprzewodnikach i sprzęcie produkcyjnym elektronicznym.mogą być stosowane w sprzęcie do badań chipów półprzewodnikowych, maszyny do pakowania, technologia montażu powierzchniowego, produkcja płyt obwodowych drukowanych i inne obszary w celu zapewnienia szybkiego, precyzyjnego i niezawodnego sterowania ruchem.
Nie standardowe urządzenia automatyczne i różnego rodzaju urządzenia automatyczne:57 mm hybrydowe silniki stopniowe ze śrubą kulkową nadają się do szerokiej gamy niestandardowych urządzeń automatycznych i automatycznych linii produkcyjnych.automatyczne systemy montażu, sprzęt opakowaniowy, maszyny drukarskie, sprzęt włókienniczy itp. Zapewniają precyzyjne sterowanie pozycją i niezawodne działanie ruchu, aby sprostać potrzebom automatyzacji w różnych dziedzinach.
Zalety:
Wysoki współczynnik momentu obrotowego do bezwładności:Hybrydowe silniki stopniowe ze śrubokrętem kulkowym mają wysoki stosunek momentu obrotowego do bezwładności, co oznacza, że mogą dostarczać znaczący moment obrotowy w stosunku do ich wielkości i wagi.To sprawia, że są idealne do zastosowań wymagających dużego momentu obrotowego w kompaktowej formie, takich jak robotyka, maszyny CNC i systemy automatyki.
Wysokie przyspieszenie i opóźnienie:Silniki te są zdolne do szybkiego przyspieszenia i opóźnienia, co pozwala na szybkie i precyzyjne ruchy.Niska inercja wirnika i wysoki moment obrotowy umożliwiają silnikowi szybką reakcję na sygnały sterowania, co prowadzi do szybszego czasu startu i zatrzymania i poprawy ogólnej wydajności systemu.
Gładki Mikrostep:Hybrydowe silniki stopniowe ze śrubokrętem kulkowym są odpowiednie do pracy z mikrostepingiem, co pozwala na lepszą rozdzielczość i płynniejszą kontrolę ruchu.Mikrosteping dzieli każdy pełny krok na mniejsze podkroki, zmniejszając rozmiar kroku i minimalizując wibracje, hałas i efekty rezonansowe.W przypadku urządzeń do druku 3D lub urządzeń do druku 3D.
Niska reakcja:Mechanizm śruby kulkowej w tych silnikach pomaga zminimalizować reakcję przeciwną, czyli odległość między wirnikiem a obciążeniem.ponieważ przy zmianie kierunku lub odwróceniu ruchu występuje minimalna utrata ruchuJest to kluczowe dla zastosowań wymagających precyzyjnego i powtarzalnego pozycjonowania, takich jak maszyny do wybierania i umieszczania i systemy optyczne.
Wysoka reakcja dynamiczna:Połączenie hybrydowego silnika krokowego z mechanizmem śruby kulkowej pozwala na wysoką dynamiczną odpowiedź, co oznacza, że silnik może szybko i precyzyjnie śledzić zmiany sygnału sterującego.Ta szybkość reagowania jest niezbędna w przypadku zastosowań wymagających szybkich zmian prędkości, kierunku lub pozycji, takich jak szybkie obróbki i dynamiczne systemy sterowania ruchem.
Wydajność termiczna:Hybrydowe silniki stopniowe ze śrubą kulkową są zaprojektowane tak, aby miały dobrą sprawność cieplną, co pozwala na skuteczne rozpraszanie ciepła podczas pracy.Pomaga to zapobiegać przegrzaniu i zapewnia stabilną wydajność silnika, nawet w przypadku długotrwałego stosowania lub wymagających zastosowań.
Wydajne rozwiązanie:W porównaniu z bardziej skomplikowanymi i drogimi serwomotorami, silniki stopniowe z kulkową śrubokrętką oferują opłacalne rozwiązanie dla zastosowań wymagających wysokiej precyzji i momentu obrotowego.Hybrydowe silniki kroków zapewniają równowagę między wydajnościąSą one często preferowanymi rozwiązaniami w zastosowaniach, w których koszty są istotnym czynnikiem, bez uszczerbku dla jakości i wydajności.
Wymagania dotyczące wyboru silnika:
¥Ruch/kierunek montażu
Wymagania dotyczące obciążenia
Wymagania w zakresie udaru
Wymagania dotyczące końcowego obróbki
Wymogi dotyczące dokładności
Wymogi dotyczące informacji zwrotnych kodera
Wymogi dotyczące ręcznej regulacji
Wymagania środowiskowe
