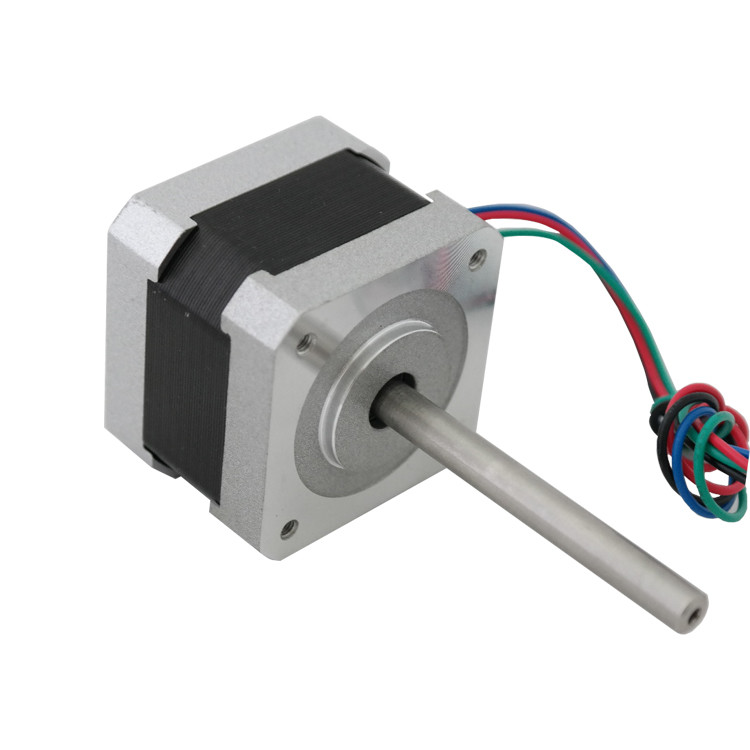

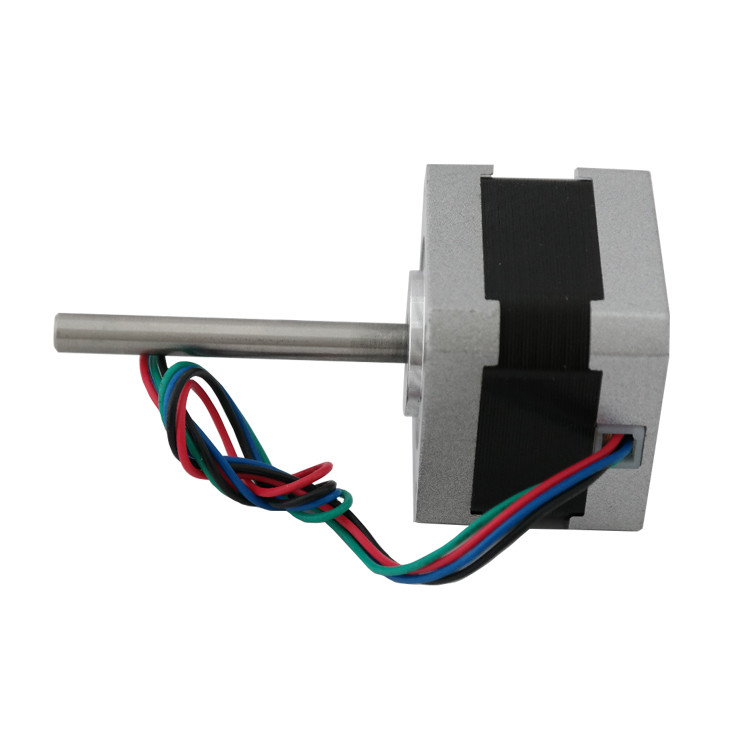

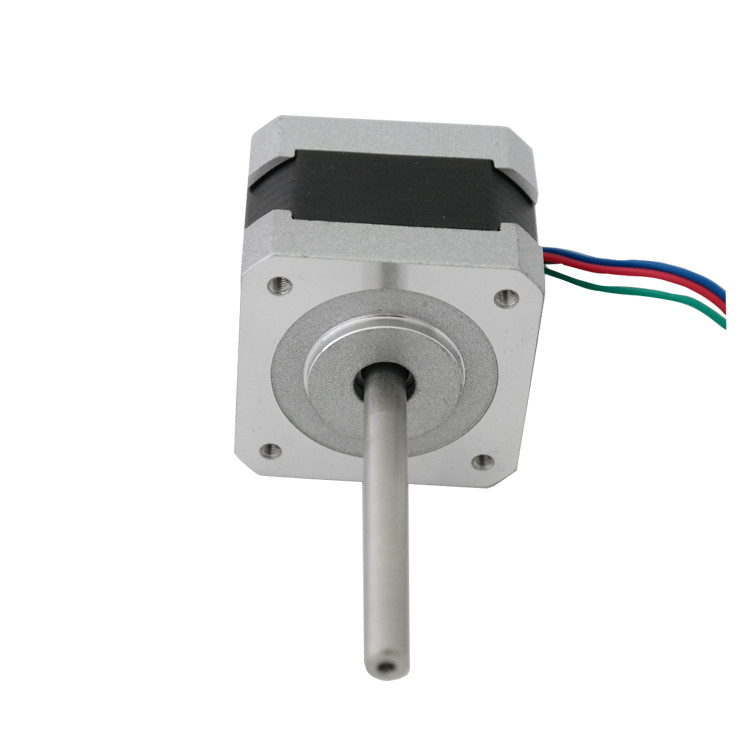

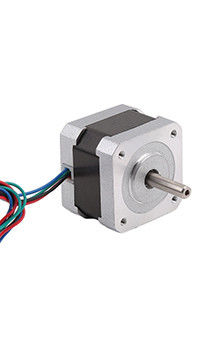

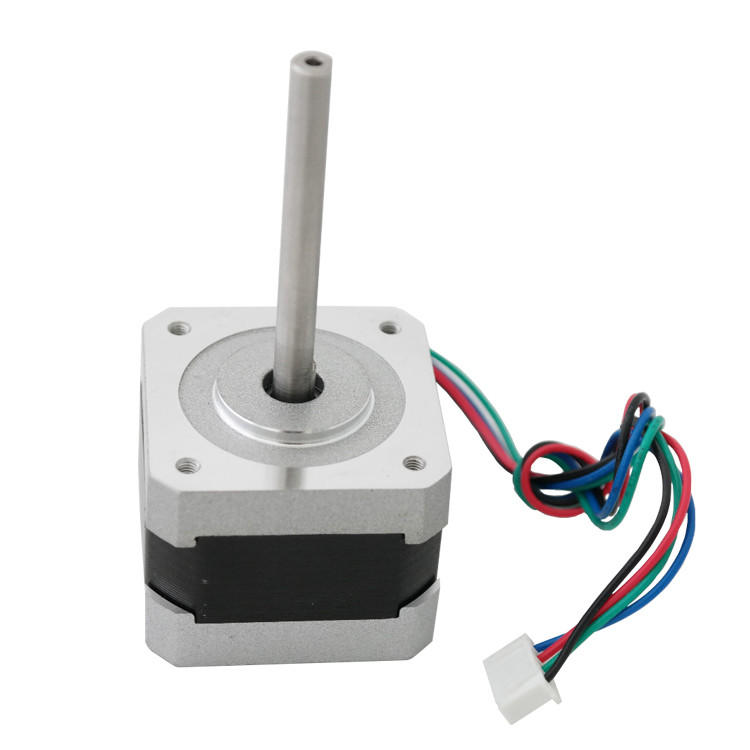

2-fazowy hybrydowy silnik krokowy 42mm

  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
Miejsce pochodzenia Jiangsu, Chiny (kontynent)
Nazwa handlowa VIC-TECH
Orzecznictwo RoSH
Numer modelu 42HS34-0404-17AF
Minimalne zamówienie 1 jednostka
Cena $4-10/Unit
Szczegóły pakowania Standardowy pakiet eksportowy lub można go dostosować
Czas dostawy 15-30 dni roboczych
Zasady płatności T / T, Western Union, L / C, MoneyGram
Możliwość Supply 1000000 sztuk rocznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Kąt kroku 1,8° Wzrost temperatury 80 ℃maks
Temperatura otoczenia -20 ℃ ~ + 50 ℃ Maksymalna siła osiowa 10N
Typ Hybrydowy Faza 2
Prąd / faza 0,4a Woltaż 12 V
Podkreślić

hybrydowy liniowy silnik krokowy

,

dwufazowy bipolarny silnik krokowy
Zostaw wiadomość
opis produktu

2-fazowy silnik krokowy do drukarki 3D, silnik krokowy Nema 17, 42mm hybrydowe silniki krokowe liniowe



Silniki krokowe to systemy ruchu pozwalające na uzyskanie wysokiej precyzji pozycjonowania.
Dzięki dużej mocy już przy niskiej prędkości, momentowi zatrzymania i możliwości podziału kroków na mikrokroki,
silniki krokowe mogą zapewniać bezpośrednie i precyzyjne ruchy w małej objętości.
Do zapewnienia pełnej gamy rozwiązań wykorzystuje się technologie magnesów trwałych i hybrydowe.
Brak komutacji mechanicznej zapewnia tym silnikom długą żywotność, która jest zwykle określana przez tuleje
w zależności od obciążenia wału.


2-fazowy hybrydowy silnik krokowy 42mm 0

Wymiar mechaniczny: MM


2-fazowy hybrydowy silnik krokowy 42mm 1

NAZWA PRODUKTU Liniowy silnik krokowy
MODEL 42HS34-0404-17AF
REZYSTANCJA 30Ω±10%
INDUKCYJNOŚĆ 35mH±20%
BEZWŁADNOŚĆ 2,8 kg.cm
DOKŁADNOŚĆ POZYCJONOWANIA 1,8°±0,09°
WZROST TEMPERATURY (maks.) 80℃
WYTRZYMAŁOŚĆ DIELEKTRYCZNA 500VDC
REZYSTANCJA IZOLACJI 100MOhm(500VDC)
Luz promieniowy MAKS. 0,025 mm (OBCIĄŻENIE 450G)
Luz osiowy MAKS. 0,075 mm (OBCIĄŻENIE 920G)
KLASA IZOLACJI B

Typowe zastosowania

  • Wyposażenie tekstylne
  • Automatyczna kontrola
  • Maszyna pakująca
  • Pojazd inżynieryjny
  • Drukarka 3D
  • Nowa energia
  • Otwieracze do bram
  • Automat sprzedający
  • System przenośnikowy
  • Sprzęt medyczny
  • Kontrola przepływu
  • Sprzęt finansowy OA

Specyfikacje


Nr modelu Kąt kroku (°) Długość silnika (mm)

Prąd
Na fazę
A

 Rezystancja /faza Ω Indukcyjność /faza mH Moment trzymający kg.cm Liczba przewodów Moment zatrzaskowy g.cm Bezwładność wirnika g.cm² Waga   Kg

42HM34
-1334

 0,9 34 1,33 2,1 4,2 2,2 4 200 35 0,22

42HM34
-0316

 0,9 34 0,31 38,5 33 1,58 6 200 35 0,22

42HM34
-0956

 0,9 34 0,95 4,2 4 1,58 6 200 35 0,22

42HM40
-1684

 0,9 40 1,68 1,65 3,2 3,3 4 220 54 0,28

42HM40
-0406

 0,9 40 0,4 30 30 2,59 6 220 54 0,28

42HM40
-1206

 0,9 40 1,2 3,3 3,4 2,59 6 220 54 0,28

42HM48
-1684

 0,9 48 1,68 1,65 4,1 4,4 4 250 68 0,38

42HM48
-1206

 0,9 48 1,2 3,3 4 3,17 6 250 68 0,38

42HM48
-0406

 0,9 48 0,4 30 38 3,17 6 250 68 0,38

42HS60
-1684

 0,9 60 1,68 1,65 5 5,5 4 270 106 0,55



Przewaga konkurencyjna

  • Wysoka jakość i najlepsza cena.

  • Szybka dostawa, firma magazynowa iadekwatny zapas.

  • W pobliżu portu w Szanghaju, ruch jest bardzo dogodny.

Krzywa momentu obrotowego dla odniesienia
2-fazowy hybrydowy silnik krokowy 42mm 2

Usługa dostosowywania


Projekt silnika może być dostosowany w oparciu o wymagania klienta, w tym:
Średnica silnika: mamy silniki o średnicy 6 mm, 8 mm, 10 mm, 15 mm i 20 mm
Rezystancja cewki / napięcie znamionowe: rezystancja cewki jest regulowana, a przy wyższej rezystancji napięcie znamionowe silnika jest wyższe.
Konstrukcja wspornika / długość śruby pociągowej: jeśli klient chce, aby wspornik był dłuższy / krótszy, ze specjalną konstrukcją, taką jak otwory montażowe, jest to regulowane.
Płytka PCB + kable + złącze: konstrukcja płytki PCB, długość kabla i skok złącza są regulowane, można je zastąpić FPC, jeśli klienci tego wymagają.

2-fazowy hybrydowy silnik krokowy 42mm 3

Prezentacja szczegółów produktu


2-fazowy hybrydowy silnik krokowy 42mm 4
