2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door Wykorzystanie silnika 2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door

Miejsce pochodzenia Jiangsu, Chiny (kontynent)
Nazwa handlowa VIC-TECH
Orzecznictwo RoHS
Numer modelu VSM10198
Minimalne zamówienie 1 jednostka
Cena $2.2-$8/unit
Szczegóły pakowania Jednostki sprzedaży: pojedyncze plastikowe pudełko z pojedynczym przedmiotem, zewnętrzne pudełko pap
Czas dostawy 15-30 dni roboczych
Zasady płatności Western Union, MoneyGram, Karta kredytowa
Możliwość Supply 1000000 sztuk / rok

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rodzaj TRWAŁY MAGNES Kąt kroku 18°
Faza 2 Prąd / faza 0,3A
Napęd nominalny 3,3 V Odporność cewki 10 Ω±10%
Trzymający moment obrotowy 1,5 gf.cm~2,0 gf.cm
Podkreślić

mini slider screw stepper motor

,

full step drive stepper motor

Zostaw wiadomość
opis produktu

VSM10198 10mm mikro-pociąg krokówkowy silnik 2 fazy 18°pełnego kroku PM krokówkowy silnik do sterowania pozycją



VSM10198 10mm mikro-pociąg krokówkowy silnik 2 fazy 18°pełnego kroku PM krokówkowy silnik do sterowania pozycją

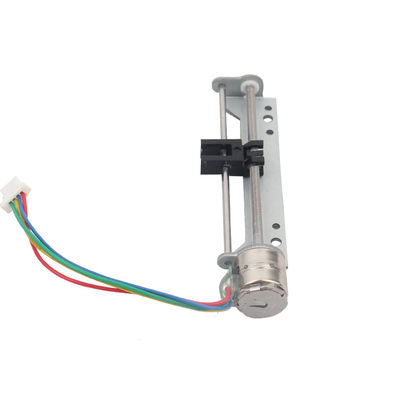

Miniaturowy silnik krokowy jest wyposażony w specjalny uchwyt, śrubę i suwak (modul ruchu liniowego).Łatwe w obsłudze i wiele innych zalet, jest szeroko stosowany w różnych gałęziach przemysłu, takich jak urządzenia monitorujące, projektory, instrumenty medyczne, soczewki optyczne, małe instrumenty, inteligentne liczniki, automatyczne zamki drzwi.



Główną funkcją mikro silnika krokowego jest przeniesienie określonych części (takich jak soczewki, paski pomiarowe, języki blokujące, sondy) do dokładnej pozycji zgodnie z instrukcjami komputera hosta,sterowanie komputerem lub innymi urządzeniami sterującymi, tak aby osiągnąć odpowiednie funkcje koncentracji, badania i inne funkcje.

2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door Wykorzystanie silnika 2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door 0

Wymiar mechaniczny: mm

2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door Wykorzystanie silnika 2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door 1

Część wejściowa zasilania silnika stopniowego może być w różnych formach, takich jak złącze FPC, złącze drutu podłączającego i szpilka świetlna (do bezpośredniego lutowania płytek PCB).Prężnik części wyjściowej może być plastikowym lub metalowym suwakem, który może być dostosowany zgodnie z wymaganiami klienta.ale ponieważ silnik jest mały, śruba jest cienka (obecnie używana M2), długość nici, którą można przetworzyć, jest ograniczona, a maksymalny bieg jest na ogół mniejszy niż 50 mm.



W przypadku jazdy w pełnym kroku (2-2 fazy pobudzenia) silnik obraca się 20 kroków na obrót, a powszechnie stosowany ton śruby wynosi 0.4 mm, więc dokładność sterowania pozycją może osiągnąć 0,02 mm. Jeśli potrzebujesz dalszej poprawy dokładności, możesz dostosować, aby zmniejszyć rozmiar śruby i inne metody.Można go również zrealizować za pomocą silnika o wyższej precyzji (silnik stopniowy o kącie stopnia 9 stopni).



Generalnie silnik stopniowy ma siłę napędową wynoszącą około 150 do 300 g, która różni się w zależności od napięcia napędowego, oporu silnika itp.



Nasz zespół ma ponad 10-letnie doświadczenie w projektowaniu, rozwoju i produkcji mikro silników kroków.Możemy realizować rozwój produktu i pomocnicze projektowanie produktów klienta zgodnie ze specjalnymi potrzebami klientów!

System sterowania napędem silnika jest również naszą specjalnością i może być dostosowany do potrzeb klienta.

Potrzeby klientów są naszymi wysiłkami, proszę nie wahaj się skontaktować z nami!

Główne zastosowanie

1) Kamera

2) Instrumenty optyczne

3) Soczewki

4) Precyzyjne urządzenia medyczne

5) Automatyczne zamki drzwi

Specyfikacje

Nazwa produktu Silnik z śrubokrętem o szerokości 10 mm
Model VSM10198
Maksymalna częstotliwość uruchomienia 1000 PPS min. (AT 3,3 V prądu stałego)
Maksymalna częstotliwość obrotowa 1200 PPS min. (AT 3,3 V prądu stałego)
Przyciąganie momentu obrotowego 3.5gf-cm min. (AT 500 PPS, 3.3V DC)
Wyciąganie momentu obrotowego 4.5gf-cm min. (AT 500 PPS, 3.3V DC)
Klasa izolacji KLASA E DO WYROKÓW
Wytrzymałość izolacji 300 V prądu przemiennego na jedną sekundę
Odporność na izolację 50 MΩ (przewód prądu 100 V)
Zakres temperatury pracy -20 ~ +70 °C
Usługa OEM i ODM DOSTępne


Krzywa momentu obrotowego w celu odniesienia

2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door Wykorzystanie silnika 2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door 2

2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door Wykorzystanie silnika 2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door 3

Szczegółowa prezentacja produktu



 2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door Wykorzystanie silnika 2 Phase 10mm Slider Stepper Motor 18° Full Step Drive For Position Control, Precision medical devices, Automatic door 4
