VSM1069 10 mm mikro silnik krokówkowy 2 fazy pm silnik krokówkowy do precyzyjnych urządzeń medycznych

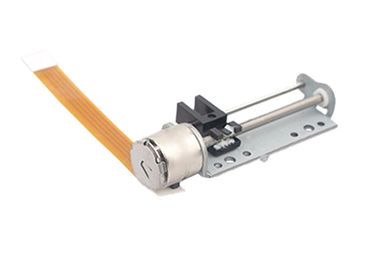

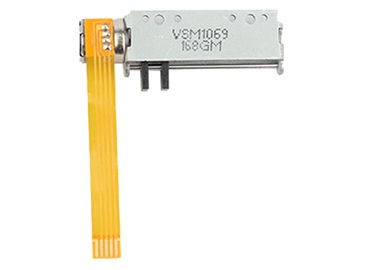

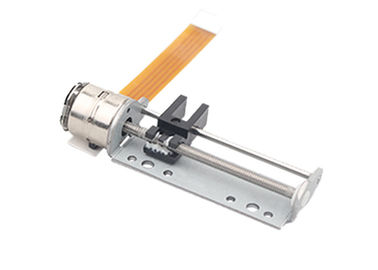

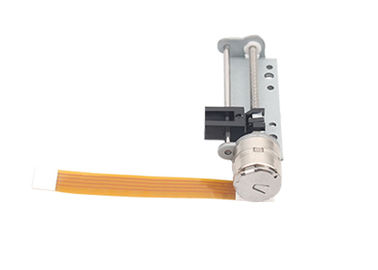

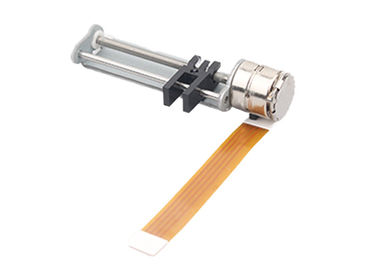

Jest to specjalny cenny mikro silnik krokówkowy (lub powiedzmy liner silnik krokówkowy)z uchwytem i ruchomym suwakem ((kiedy silnik obraca się, suwak będzie poruszać się do przodu lub do tyłu ),prędkość ruchu może być sterowana przezcenny mikro krokczęstotliwość impulsu napędowego silnika, odległość ruchu może być sterowana przezcenny mikro kroknumer impulsu napędowego. w przypadku tego typowego silnika, gdy silnik napędza 2-2 fazy, 1 impuls sprawia, że slajd przesuwa się o 0,02 mm. podstawowy slajd jest czarną jednostką plastikową (POM), jak pokazano na zdjęciu,również slajd może dostosowanie w dowolnym kształcie.

Wymiar mechaniczny: mm

Typowe zastosowania

• Inteligentne produkty bezpieczeństwa

• Obiektywy aparatu

• Zamki drzwi

• Urządzenie noszone



Specyfikacje

Charakterystyka techniczna

VSM1069 jest precyzyjnym silnikiem z ołowiową śrubą, którego wał wyjściowy o przekątnej 0,4 mm śruby, poprzez śrubę i pręt śruby wspierający obrót śruby w napęd.
Podstawowy kąt kroku silnika wynosi 18 stopni, silnik działa 20 kroków co tydzień, więc rozdzielczość przemieszczenia może osiągnąć 0,02 mm, aby osiągnąć cel precyzyjnego sterowania.
Aspekty siłownika z wykorzystaniem podziału napędu.
Ze względu na niewielkie rozmiary, wysoką precyzję, łatwość sterowania i inne doskonałe cechy, więc ten mikro silnik krokówkowy jest szeroko stosowany w aparacie, instrumentach optycznych, soczewkach,urządzenia medyczne precyzyjne, automatyczne zamki drzwiowe i inne pole.
Część wejściowa silnika FPC, ale zgodnie z zapotrzebowaniem klienta może zostać zmieniona na igłę łączącą, PCB i inne formy.

Zalety konkurencyjne

• Wysoka jakość i najlepsza cena.
• Szybka dostawa, firma magazynowa i bogaty zapas.
• W pobliżu portu w Szanghaju, ruch jest bardzo wygodny.

Krzywa momentu obrotowego w celu odniesienia

Usługa personalizacji

Konstrukcja silnika może być dostosowana w zależności od wymagań klienta, w tym:
Prężnica silnika: mamy silnik o średnicy 6 mm, 8 mm, 10 mm, 15 mm i 20 mm
Opór cewki/ napięcie nominalne: opór cewki jest regulowany, a z wyższym oporem napięcie nominalne silnika jest wyższe.
Konstrukcja uchwytu/długość śruby: jeśli klient chce, aby uchwyt był dłuższy/krótszy, z specjalną konstrukcją, taką jak otwory montażowe, można go regulować.
PCB + kable + złącze: konstrukcja PCB, długość kabla i wysokość złącza są regulowane, mogą być wymienione na FPC, jeśli klienci tego wymagają.
Czas realizacji i informacje o opakowaniu

Czas realizacji próbek:

Standardowe silniki w magazynie: w ciągu 3 dni
Standardowe silniki nieobecne w magazynie: w ciągu 15 dni
Produkty dostosowane: Około 25~30 dni (w zależności od złożoności dostosowania)
Czas realizacji nowej formy: zazwyczaj około 45 dni
Czas realizacji produkcji masowej: na podstawie ilości zamówienia
Opakowanie:
Próbki są pakowane w gąbce piankowej z pudełkiem papierowym, wysyłane ekspresowo
Masowa produkcja, silniki są pakowane w kartony faliste z przezroczystej folii na zewnątrz. (przesyłka lotnicza)
W przypadku wysyłki drogą morską produkt będzie pakowany na paletach

Typ połączenia drutu do odniesienia

Metoda wejścia silnika z typem szpilki, FPC, PCB, przewodem ołowiowym itp.

Można je dostosować do potrzeb klienta.

Szczegółowa prezentacja produktu
