Kąt kroku 18° Miedziany ślizgacz Liniowy silnik krokowy Dia 20mm Z 1 kg Ciśnieniem do aparatu fotograficznego、Instrumentów optycznych、Soczewek

Ciężki silnik o niskim poziomie hałasu SM20-21L-T 20 mm średnicy miedziany suwak 1 KG napęd liniowy silnik stopniowy

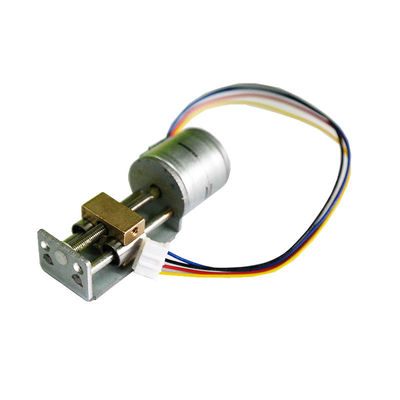

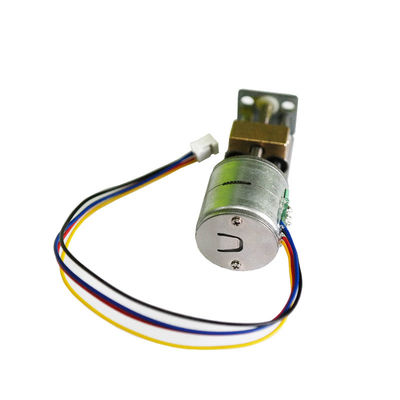

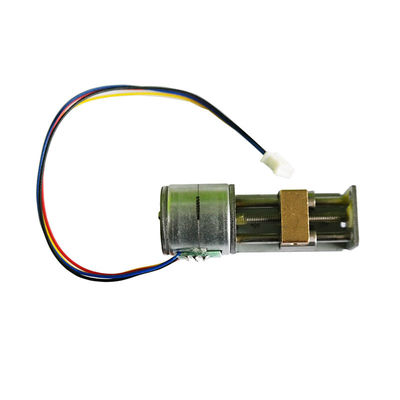

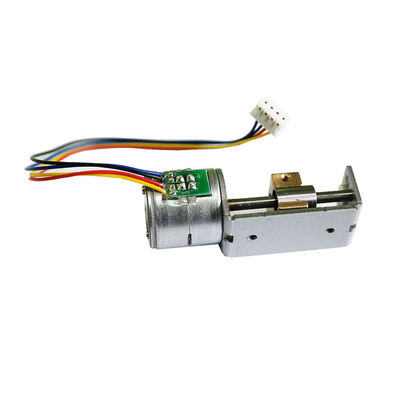

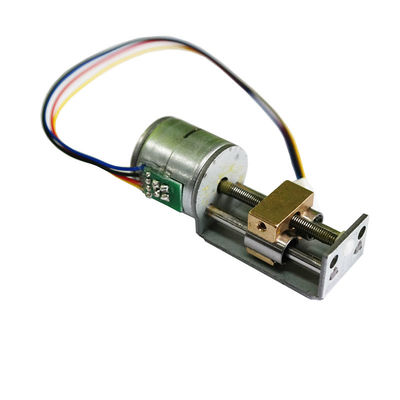

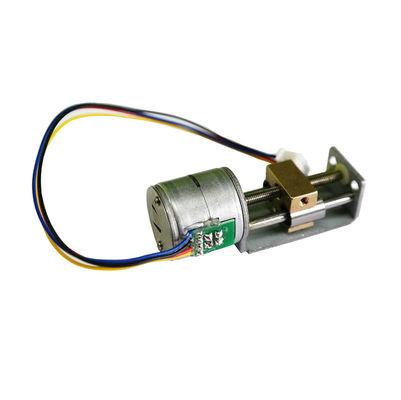

Jest to 20 mm silnik liniowy. Ma miedzianą suwak z dwoma łożyskami liniowymi, przy pomocy łożysk liniowych, stabilność suwak znacznie się poprawia.

Śrubokręt jest regularny M3 * 0.5P nici, więc gdy silnik obraca się jeden obrót, suwak będzie poruszać się jeden stopień (0,5 mm). kąt kroku silnika jest 18 stopni, więc gdy silnik ma 20 kroków,Będzie się obracał.Długość kroku tego silnika wynosi 0,025 mm.

Silnik ten jest bardzo przydatny do precyzyjnego sterowania liniowego, a napęd suwak może osiągnąć ponad 1 KG (ponad 10N napędu)

Uderzenie tego silnika wynosi 21 mm. (Uderzenie oznacza, ile odległości może pokonać z obu końców)

Wymiar mechaniczny: mm

Parametry:

Główne zastosowanie

1) Kamera

2) Instrumenty optyczne

3) Soczewki

4) Precyzyjne urządzenia medyczne

5) Automatyczne zamki drzwi

O silnikach kroków liniowych

Silnik krokówkowy z wiodącym śrubą może być uważany za silnik krokówkowy.
Szybki silnik liniowy zawiera uchwyt, suwak i pręty wspierające są dodawane, w oparciu o konstrukcję zewnętrznego napędu silnika liniowego.Ponieważ pręty podtrzymujące zapewniają mechanizm antyrotacyjny dla suwak, Suwak może poruszać się tylko liniowo.
Przykładowo śruby prowadzą równe do jego pasma, a gdy silnik obraca się jeden obrót suwak przesuwa się dokładnie jeden pas odległości.
Na przykład, jeśli kąt kroku silnika wynosi 18°, oznacza to, że potrzeba 20 kroków, aby obrócić jeden obrót.
Długość kroku silnika wynosi 0,5/20 = 0,025 mm. Oznacza to, że gdy silnik robi jeden krok, ruch liniowy śruby / suwaka wynosi 0,025 mm. W przypadku silników o tej samej średnicy i momentu obrotowego,dłuższa długość kroku, będzie miała szybką prędkość liniową, ale mniejszą siłę napędową.

Szczegółowa prezentacja produktu
