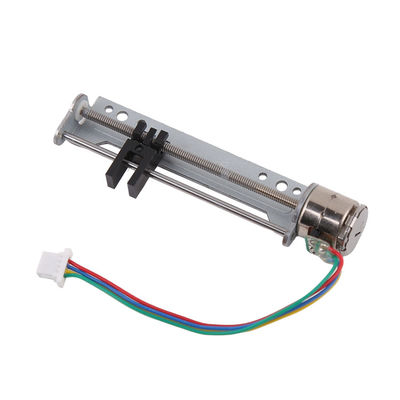

VSM1069 Miniaturowy silnik krokowy o kącie skoku 18 stopni ze wspornikiem, śrubą i suwakiem do różnych gałęzi przemysłu
Miejsce pochodzenia | Jiangsu, Chiny (kontynentalne) |
---|---|
Nazwa handlowa | VIC-TECH |
Orzecznictwo | RoHS |
Numer modelu | VSM1069 |
Minimalne zamówienie | 1 jednostka |
Cena | $2.8~$7/Unit |
Szczegóły pakowania | <i>Selling Units: Single item plastic box inner , outer paper box Package: single carton packing, 10 |
Czas dostawy | 15-30 dni roboczych |
Zasady płatności | T/T, Western Union, MoneyGram |
Możliwość Supply | 1000000 jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xKąt kroku (stopnie) | 18 stopni | Faza | 2 |
---|---|---|---|
Napięcie | 3,0 V | Opór | 15Ω±10% |
Waga | 5,5 grama | Obrót | CW/CCW |
Typ | TRWAŁY MAGNES | Trzymający moment obrotowy | 3,0 gf.cm ~ 3,8 gf.cm |
VSM1069 10mm suwakowy silnik krokowy 2-fazowy ruch do przodu silnik krokowy pm do precyzyjnych urządzeń medycznych
Silnik krokowy suwakowy VSM1069. Miniaturowy silnik krokowy jest wyposażony w specjalny wspornik, śrubę i suwak (moduł ruchu liniowego). Ponieważ silnik krokowy jest mały, ma wysoką precyzję, jest łatwy w instalacji, łatwy w użyciu i ma wiele innych zalet, jest szeroko stosowane w różnych branżach, takich jak urządzenia monitorujące, projektory, instrumenty medyczne, soczewki optyczne, małe instrumenty, inteligentne liczniki, automatyczne zamki do drzwi.
Silnik krokowy ma kąt kroku 18 stopni.W przypadku jazdy pełnoskokowej (wzbudzenie 2-2 fazowe) silnik wykonuje 20 kroków na obrót, a powszechnie stosowany skok śruby wynosi 0,4 mm, dzięki czemu dokładność regulacji położenia może sięgać 0,02 mm.Jeśli chcesz jeszcze bardziej poprawić dokładność, możesz dostosować, aby zmniejszyć skok śrub i inne metody.Można to również zrealizować za pomocą silnika o większej precyzji (silnik krokowy o kącie kroku 9 stopni).
Ogólnie rzecz biorąc, silnik krokowy ma ciąg około 150 do 300 g, który zmienia się w zależności od napięcia sterującego, rezystancji silnika i tym podobnych.
Wymiar mechaniczny: MM
Główną funkcją mikrosilnika krokowego jest przesuwanie określonych części (takich jak soczewki, paski pomiarowe, języki blokujące, sondy) do dokładnej pozycji zgodnie z instrukcjami komputera głównego, komputera sterującego lub innych urządzeń sterujących, tak aby osiągnąć odpowiednie funkcje Focus, test i inne.
Część wejściowa zasilacza silnika krokowego może mieć różne formy, takie jak złącze FPC, złącze przewodu połączeniowego i pin świetlny (do bezpośredniego lutowania płytki drukowanej).Popychacz części wyjściowej może być plastikowym suwakiem lub metalowym suwakiem, który można dostosować do wymagań klienta.Skok suwaka można dostosować do wymagań klienta w pewnym zakresie, ale ponieważ silnik jest mały, śruba jest cienka (obecnie używana M2), długość gwintu, który można przetworzyć, jest ograniczona, a maksymalna skok jest zwykle mniejszy niż 50 mm.Skok 40mm.
Nasz zespół ma ponad 10-letnie doświadczenie w projektowaniu, rozwoju i produkcji mikrosilników krokowych.Możemy wdrożyć rozwój produktu i pomocniczy projekt produktów klienta zgodnie ze specjalnymi potrzebami klientów!
Naszą specjalnością jest również system sterowania napędem silnika, który może być dostosowany do potrzeb klienta.
Potrzeby klientów to nasze wysiłki, prosimy o kontakt!
typowe aplikacje
Przesuwny silnik krokowy 10 mm to wszechstronny element, który znajduje zastosowanie w wielu branżach i zastosowaniach, w tym w inteligentnych produktach zabezpieczających, obiektywach kamer, zamkach do drzwi, urządzeniach do noszenia i nie tylko.
Inteligentne produkty zabezpieczające:
Silnik krokowy 10 mm jest szeroko stosowany w inteligentnych produktach bezpieczeństwa, takich jak kamery monitorujące, zamki do drzwi i systemy kontroli dostępu.Wysoka precyzja i dokładność silnika sprawiają, że idealnie nadaje się do tych zastosowań, umożliwiając precyzyjne sterowanie kamerą lub mechanizmem blokującym.Kompaktowy rozmiar silnika sprawia, że idealnie nadaje się do stosowania w małych urządzeniach zabezpieczających.
Obiektywy aparatu:
Silnik krokowy suwaka jest używany w obiektywach aparatów, takich jak aparaty cyfrowe i telefony komórkowe.Wysoki moment obrotowy i precyzja silnika pozwalają na precyzyjne sterowanie obiektywem, co skutkuje wyraźnymi i ostrymi obrazami.Kompaktowy rozmiar silnika sprawia, że idealnie nadaje się również do stosowania w małych obiektywach do aparatów.
Kłódki:
Silnik krokowy 10 mm jest szeroko stosowany w zamkach do drzwi, takich jak te, które można znaleźć w hotelach i budynkach mieszkalnych.Wysoka precyzja i dokładność silnika pozwalają na precyzyjne sterowanie mechanizmem blokującym, zapewniając płynną i niezawodną pracę zamka.Kompaktowy rozmiar silnika sprawia, że idealnie nadaje się do stosowania w małych zamkach drzwiowych.
Urządzenia do noszenia:
Silnik krokowy suwaka jest używany w urządzeniach ubieralnych, takich jak smartwatche i monitory fitness.Wysoka precyzja i dokładność silnika pozwalają na precyzyjne sterowanie funkcjami urządzenia, takimi jak śledzenie ruchu czy wyświetlanie powiadomień.Kompaktowy rozmiar silnika sprawia, że idealnie nadaje się do stosowania w małych urządzeniach do noszenia.
Inne aplikacje:
Przesuwny silnik krokowy 10 mm jest również używany w innych zastosowaniach, takich jak systemy robotyczne, urządzenia medyczne i instrumenty laboratoryjne.Wysoka precyzja i dokładność silnika sprawiają, że idealnie nadaje się do tych zastosowań, umożliwiając precyzyjne sterowanie sprzętem.Kompaktowy rozmiar silnika sprawia, że idealnie nadaje się do stosowania w małych urządzeniach i instrumentach.
przesuwny silnik krokowy 10 mm to wszechstronny element o szerokim zakresie zastosowań w wielu gałęziach przemysłu.Jego wysoka precyzja, dokładność, moment obrotowy i niewielkie rozmiary sprawiają, że idealnie nadaje się do stosowania w inteligentnych produktach zabezpieczających, obiektywach do kamer, zamkach do drzwi, urządzeniach do noszenia, systemach robotów, urządzeniach medycznych i instrumentach laboratoryjnych.Uniwersalność i elastyczność silnika sprawiają, że jest to doskonały wybór do wielu różnych zastosowań.
Specyfikacje
Nazwa produktu | Mikrosilnik krokowy 10mm | |||
Model | VSM1069 | |||
Napięcie znamionowe | 3,0 V | |||
Prąd na fazę | 200 mA/fazę | |||
Rezystancja cewki | 15 Ω±7% | |||
Liczba faz | 2 fazy | |||
Kąt kroku | 18 stopni | |||
Metoda wzbudzenia | Wzbudzenie 2-fazowe | |||
Tryb jazdy | Napęd bipolarny | |||
Moment wciągania | 3,0 gf.cm Przy 480 str./s | |||
Moment obrotowy wyciągania | 3,8 gf.cm Przy 480 str./s | |||
Maks.Częstotliwość odpowiedzi | 800 ps, bez obciążenia | |||
Maks.Częstotliwość początkowa | 1100 ps, bez obciążenia | |||
Klasa izolacji | Klasa E dla cewek | |||
Wytrzymałość izolacji | 300 V AC przez jedną sekundę | |||
Rezystancja izolacji | 50 MΩ (prąd stały 100 V) | |||
Zakres temperatury pracy | -20~+70 ℃ | |||
Waga | 10 g (ref.) | |||
USŁUGI OEM I ODM | DOSTĘPNY |
Przewaga konkurencyjna
Silnik krokowy suwakowy 10 mm jest wysoce konkurencyjnym komponentem ze względu na swój unikalny zestaw zalet w porównaniu z innymi typami silników krokowych.Niektóre z kluczowych zalet 10-milimetrowego silnika krokowego obejmują:
Wysoka jakość: 10-milimetrowy silnik krokowy jest produkowany zgodnie z najwyższymi standardami jakości, zapewniając niezawodne i długotrwałe działanie.Wysoka precyzja i dokładność silnika sprawiają, że idealnie nadaje się do zastosowań, w których dokładność ma kluczowe znaczenie.
Najlepsza cena: przesuwny silnik krokowy 10 mm jest konkurencyjny cenowo, co czyni go przystępną cenowo opcją dla szerokiego zakresu zastosowań.Niski koszt i wysoka wydajność silnika sprawiają, że jest to doskonały wybór do zastosowań, w których ważne są koszty.
Szybka dostawa: Silnik jest dostępny do szybkiej dostawy, zapewniając klientom szybkie otrzymywanie zamówień.Dostępność silnika i szybka dostawa sprawiają, że jest to idealny wybór do zastosowań, w których liczy się czas.
Magazynowanie: Silnik jest przechowywany w dobrze wyposażonym magazynie, zapewniającym ochronę przed uszkodzeniem i gotowość do transportu.Obiekt magazynowy zapewnia również łatwy dostęp do silnika dla klientów.
Bogaty asortyment: Silnik ma bogaty asortyment, dzięki czemu klienci mogą łatwo znaleźć silnik potrzebny do ich zastosowania.Bogaty asortyment gwarantuje również, że klienci mogą szybko otrzymać swoje zamówienia.
Dogodna lokalizacja: Magazyn silnika znajduje się w pobliżu portu w Szanghaju, dzięki czemu jest łatwo dostępny dla klientów na całym świecie.Dogodna lokalizacja gwarantuje również, że silnik jest łatwo dostępny do transportu.
Wysoka precyzja i dokładność: 10-milimetrowy silnik krokowy zapewnia wysoką precyzję i dokładność, dzięki czemu idealnie nadaje się do zastosowań, w których precyzja ma kluczowe znaczenie.Precyzyjne sterowanie silnikiem pozwala na dokładne pozycjonowanie i ruch, zapewniając płynną i niezawodną pracę sprzętu.
Niski poziom hałasu: Silnik pracuje przy niskim poziomie hałasu i wibracji, dzięki czemu idealnie nadaje się do zastosowań wymagających cichej pracy.Jest to szczególnie przydatne w zastosowaniach takich jak kamery monitorujące, gdzie hałas może zakłócać nagrywanie.
Efektywność energetyczna: 10-milimetrowy silnik krokowy został zaprojektowany tak, aby był energooszczędny, zużywał minimalną moc, a jednocześnie zapewniał wysoką wydajność.To sprawia, że jest to idealny wybór do zastosowań zasilanych bateryjnie, takich jak urządzenia do noszenia.
Łatwy w sterowaniu: Silnik jest łatwy w sterowaniu i można go łatwo zintegrować z różnymi systemami i aplikacjami.To sprawia, że jest to elastyczny element, który może być używany w szerokim zakresie zastosowań.
Trwałość: Silnik został zaprojektowany tak, aby był trwały i trwały, a jego solidna konstrukcja jest odporna na trudne warunki pracy.To sprawia, że jest to idealny wybór do zastosowań wymagających niezawodności i trwałości.
Możliwość dostosowania: Silnik można dostosować do określonych wymagań aplikacji, z opcjami dotyczącymi różnych długości wału, konfiguracji uzwojenia i specyfikacji elektrycznych.To sprawia, że jest to wszechstronny komponent, który można dostosować do specyficznych potrzeb konkretnego zastosowania.
Krzywa momentu obrotowego dla odniesienia
Rodzaj połączenia przewodowego w celach informacyjnych
Część wejściowa silnika FPC, ale zgodnie z wymaganiami klienta może zostać zmieniona na igłę linii łączącej, płytkę drukowaną i inne formy.
Można je dostosować do potrzeb klienta.
Prezentacja szczegółów produktu
Informacje o pakowaniu i wysyłce:
Próbki są pakowane w piankową gąbkę wewnątrz papierowego pudełka.
W przypadku produkcji masowej produkty pakowane są w papierowy karton.
W przypadku transportu morskiego (produkcja masowa) kartony pakowane są na paletach.
Czas wysyłki:
Ekspresowym (DHL/UPS/Fedex/TNT): 5 ~ 12 dni
Przez 4PX express: 10 ~ 20 dni
Wysyłka morska: 40 ~ 60 dni (w zależności od różnych krajów)
