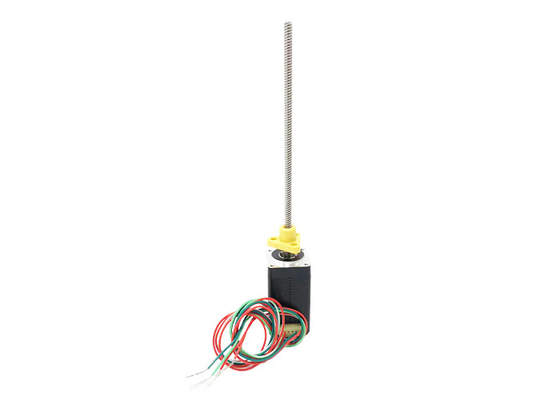

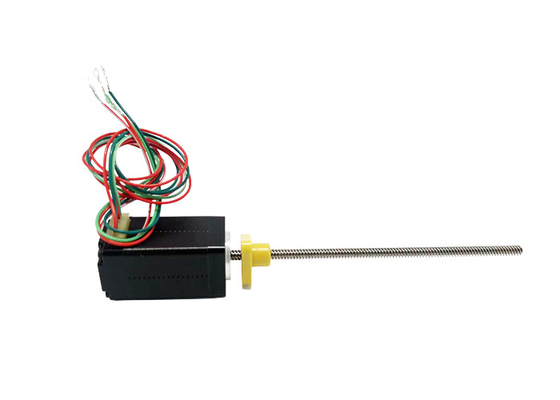

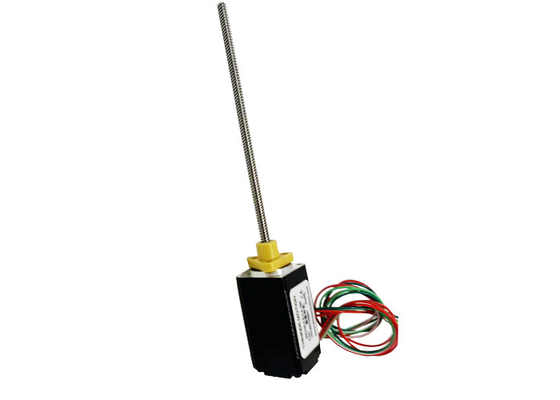

20mm 2.5V 2-fazowy napęd zewnętrzny Śruba pociągowa Hybrydowy liniowy silnik krokowy do sprzętu medycznego
| Place of Origin | China |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Model Number | VSM20HS30-C2-0254-100-01 |
| Minimum Order Quantity | 1Unit |
| Cena | $32.8~$45.7/Unit |
| Packaging Details | Standard export package, or can be customized |
| Delivery Time | 15-30 work days |
| Payment Terms | Western Union, T/T, L/C, MoneyGram |
| Supply Ability | 1000000 Units/year |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Motor size | 20mm | Voltage/Phase | 2.5 / 6.3V |
|---|---|---|---|
| Current/Phase | 0.5A | Resistance/Phase | 5.1 / 12.5Ω |
| Inductance/Phase | 1.5 / 4.5mH | Number of lead wires | 4 |
| Rotor inertia | 2 g·cm² | city | Changzhou |
opis produktu
20mm 2.5V 2-fazowy napęd zewnętrzny Śruba pociągowa Hybrydowy liniowy silnik krokowy do sprzętu medycznego
Hybrydowy silnik krokowy Nema 8 (20 mm), bipolarny, 4-przewodowy, niski poziom hałasu, długa żywotność, wysoka wydajność, certyfikat CE i RoHS.

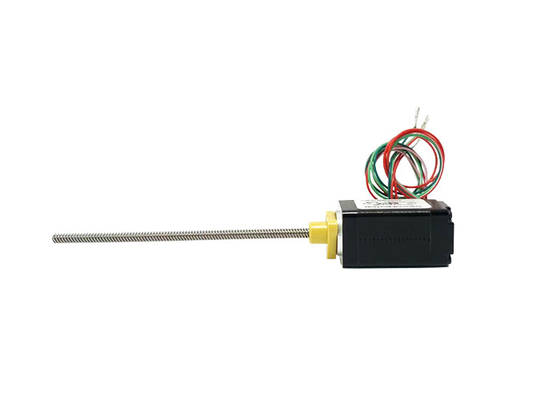

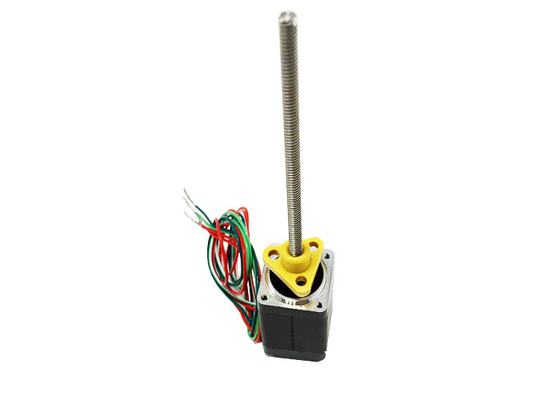

VSM20HS30-C2-0254-100-01 Standardowe silniki z napędem zewnętrznym Widok z zewnątrz:
Opisy:
|
Nazwa produktu |
20mm Zewnętrznie napędzane hybrydowe silniki krokowe |
|
Model |
VSM20HS30-C2-0254-100-01 |
|
Typ |
hybrydowe silniki krokowe |
|
Kąt kroku |
1,8° |
|
Napięcie (V) |
2,5 / 6,3 |
|
Prąd (A) |
0,5 |
|
Rezystancja (omy) |
5,1 / 12,5 |
|
Indukcyjność (mH) |
1,5 / 4,5 |
| Druty przewodowe | 4 |
|
Moment trzymania (Nm) |
0,02 / 0,04 |
|
Długość silnika (mm) |
30 / 42 |
| Temperatura otoczenia | -20℃ ~ +50℃ |
| Wzrost temperatury | Maks. 80 tys. |
| Wytrzymałość dielektryczna | Maks. 1mA@ 500 V, 1 kHz, 1 sek. |
| Rezystancja izolacji | 100MΩ min.@500Vdc |
Certyfikaty:
Parametry elektryczne:
| Rozmiar silnika |
Napięcie/ Faza (V) |
Aktualny/ Faza (A) |
Opór/ Faza (Ω) |
Indukcyjność/ Faza (mH) |
Liczba Druty przewodowe |
Bezwładność wirnika (g cm2) |
Trzymający moment obrotowy (Nm) |
Długość silnika L (mm) |
| 20 | 2.5 | 0,5 | 5.1 | 1.5 | 4 | 2 | 0,02 | 30 |
| 20 | 6.3 | 0,5 | 12,5 | 4.5 | 4 | 3 | 0,04 | 42 |
Ogólne parametry techniczne:
| Luz promieniowy | Maks. 0,02 mm (obciążenie 450 g) | Rezystancja izolacji | 100MΩ przy 500VDC |
| Luz osiowy | Maks. 0,08 mm (obciążenie 450 g) | Wytrzymałość dielektryczna | 500 V AC, 1 mA, 1 s przy 1 kHz |
| Maksymalne obciążenie promieniowe | 15N (20mm od powierzchni kołnierza) | Klasa izolacji | Klasa B (80 tys.) |
| Maksymalne obciążenie osiowe | 5N | Temperatura otoczenia | -20℃ ~ +50℃ |
Specyfikacja śruby:
| Średnica śruby pociągowej (mm) | Ołów (mm) | Krok (mm) | Wyłącz siłę samoblokującą (N) |
| 3.5 | 0,6096 | 0,003048 | 80 |
| 3.5 | 1 | 0,005 | 40 |
| 3.5 | 2 | 0,01 | 10 |
| 3.5 | 4 | 0,02 | 1 |
| 3.5 | 8 | 0,04 | 0 |
Krzywa momentu obrotowego i częstotliwości:
Warunek testu:
Napęd chopper, półmikrokrokowy, napięcie napędu 24V
Obszary zastosowań:
Urządzenia medyczne:Hybrydowe silniki krokowe o średnicy 20 mm z napędem zewnętrznym są szeroko stosowane w dziedzinie urządzeń medycznych, takich jak strzykawki medyczne, pompy infuzyjne, aparaty oddechowe i tak dalej.Jego wysoka precyzja i niski poziom hałasu mogą zapewnić bezpieczeństwo i stabilność sprzętu medycznego.
Instrumenty laboratoryjne:Hybrydowe silniki krokowe o średnicy 20 mm są również powszechnie stosowane w przyrządach laboratoryjnych, takich jak automatyczne analizatory, chromatografy cieczowe, chromatografy gazowe i tak dalej.Jego wysoka precyzja i sterowalność mogą zapewnić dokładność i stabilność wyników eksperymentów.
Wizualne instrumenty optyczne:W dziedzinie wizualnych instrumentów optycznych hybrydowe silniki krokowe o średnicy 20 mm są powszechnie stosowane w obiektywach z autofokusem, kamerach wideo, teleskopach i innych urządzeniach w celu uzyskania precyzyjnych funkcji ogniskowania i śledzenia.
Półprzewodnik:Hybrydowe silniki krokowe 20 mm z napędem zewnętrznym są również szeroko stosowane w sprzęcie półprzewodnikowym, takim jak sprzęt do produkcji półprzewodników, krajalnica do płytek, sprzęt do pakowania półprzewodników i tak dalej.Ich wysoka precyzja i sterowalność mogą zapewnić dokładność i stabilność procesu produkcji półprzewodników.
Komunikacja:W dziedzinie komunikacji hybrydowe silniki krokowe o średnicy 20 mm są powszechnie stosowane w sprzęcie komunikacyjnym, takim jak sprzęt do komunikacji światłowodowej, sprzęt do komunikacji satelitarnej.Jego wysoka precyzja i niski poziom hałasu mogą zapewnić jakość transmisji i stabilność sprzętu komunikacyjnego.
Nowa energia:W dziedzinie nowej energii hybrydowe silniki krokowe 20 mm z napędem zewnętrznym są powszechnie stosowane w urządzeniach fotowoltaicznych, takich jak urządzenia śledzące energię słoneczną, kolektory słoneczne itp. Jego wysoka precyzja i kontrola mogą zapewnić jakość transmisji i stabilność sprzętu komunikacyjnego.Jego wysoka precyzja i sterowalność mogą zapewnić wydajność i stabilność sprzętu słonecznego.
Wymagania dotyczące wyboru silnika:
►Kierunek ruchu/montażu
►Załaduj wymagania
►Wymagania dotyczące skoku
►Wymagania dotyczące obróbki końcowej
►Wymagania dotyczące precyzji
►Wymagania sprzężenia zwrotnego enkodera
►Wymagania dotyczące ręcznej regulacji
►Wymogi środowiskowe
