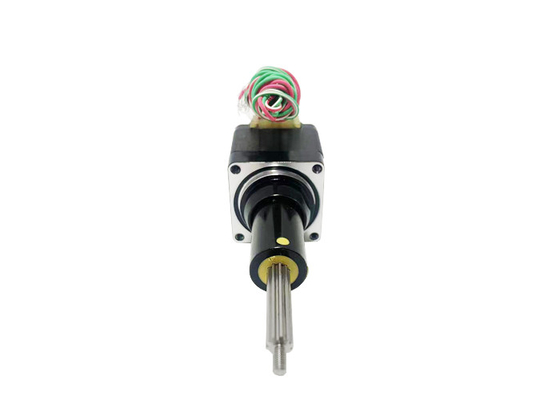

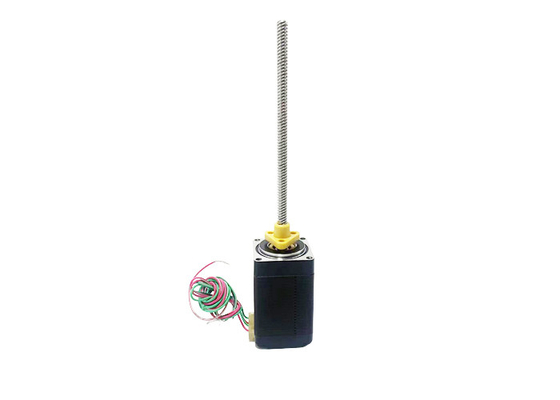

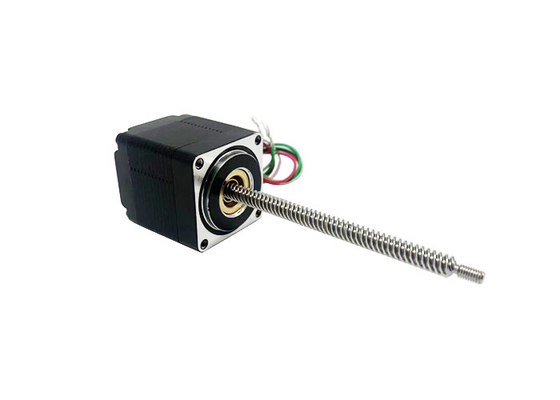

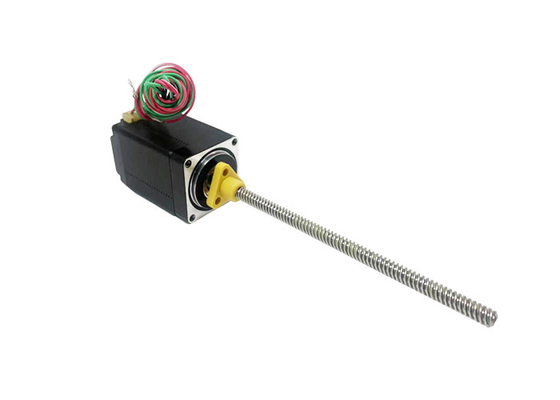

Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność.

Name: Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność.
Brand: Changzhou Vic-Tech Motor Technology Co., Ltd.
SKU: VSM28HSM
Price: Negotiable USD
Availability: InStock

Miejsce pochodzenia	Chiny
Nazwa handlowa	VIC-TECH
Orzecznictwo	RoHS
Numer modelu	VSM28HSM
Minimalne zamówienie	1 jednostka
Cena	$31~$80/Unit
Szczegóły pakowania	Standardowy pakiet eksportowy lub można go dostosować
Czas dostawy	15-30 dni roboczych
Zasady płatności	Western Union, T/T, akredytywy, MoneyGram
Możliwość Supply	1000000 jednostek/rok

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

Szczegóły Produktu

Rozmiar silnika	28 mm	Kąt kroku	1,8°
Napięcie (V)	2.1 / 3.7	Prąd (A)	1
Rezystancja (omy)	2.1 / 3.7	Indukcyjność (mH)	1,5 / 2,3
Druty przewodowe	4	Miasto	ChangZhou

Zostaw wiadomość

opis produktu

Nema 11 (28mm) hybrydowy silnik krokówkowy, dwubiegunowy, 4-przewodzący, śrubka ACME, niski hałas, długa żywotność, wysoka wydajność.

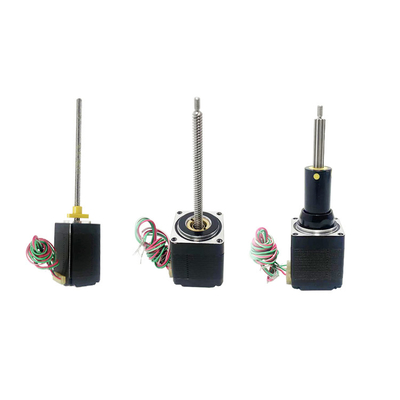

Ten 28 mm hybrydowy silnik krokany jest dostępny w trzech wersjach: napędzany zewnętrznie, poprzeczny i poprzeczny.

Maksymalna siła napędowa do 240 kg, niski wzrost temperatury, niskie wibracje, niski hałas, długa żywotność (do 5 milionów cykli) i wysoka dokładność pozycjonowania (do ±0,01 mm)

Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność. 0

Standardowy rysunek zewnętrznego obrotu silnika VSM28HSM:

Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność. 1

Uwaga:

Długość śruby ołowiu może być dostosowana

Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia

Opis:

Nazwa produktu	28 mm hybrydowe silniki krokowe
Model	VSM28HSM
Rodzaj	silniki stopniowe hybrydowe
Kąt kroku	10,8°
napięcie (V)	2.1 / 3.7
Prąd (A)	1
Oporność (ohm)	2.1 / 3.7
Indukcja (mH)	1.5 /2.3
Włókna ołowiowe	4
Długość silnika (mm)	35/45
Temperatura otoczenia	-20°C ~ +50°C
Wzrost temperatury	80 tysięcy max.
Siła dielektryczna	1mA Max. @ 500V, 1KHz, 1 Sek.
Odporność na izolację	100MΩ Min. @500Vdc

Certyfikaty:

Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność. 2

Parametry elektryczne:

Rozmiar silnika

napięcie/

Faza

(V)

Aktualny/

Faza

(A)

Odporność/

Faza

(Ω)

Indukcja/

Faza

(mH)

Liczba

Włókna ołowiowe

Inercja wirnika

(g.cm)²)

Waga silnika
(g)

Długość silnika L

(mm)

2.1

1.5

120

3.7

2.3

180

Specyfikacje śruby ołowiowej i parametry działania:

Średnica (mm)	Ołów (mm)	Krok (mm)	Wyłączenie siły samoblokowania (N)
4.76	0.635	0.003175	100
4.76	1.27	0.00635	40
4.76	2.54	0.0127	10
4.76	5.08	0.0254	1
4.76	10.16	0.0508	0

Uwaga: Aby uzyskać więcej specyfikacji śruby ołowiowej, prosimy o kontakt z nami.

28 mm hybrydowe silniki krokowe standardowy rysunek obrysów silnika włączonego:

Uwaga:

Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia

Uderzenie S (mm)	Wymiar A (mm)	Wymiar B (mm)
Uderzenie S (mm)	Wymiar A (mm)	L = 34	L = 42
12.7	19.8	6.5	0
19.1	26.2	12.9	0
25.4	32.5	19.2	5.9
31.8	38.9	25.6	12.3
38.1	45.2	31.9	18.6
50.8	57.9	44.6	31.3
63.5	70.6	57.3	44

28 mm hybrydowy silnik stopniowy Standardowy rysunek obrysów silnika przez stałe:

Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność. 4

Uwaga:

Długość śruby ołowiu może być dostosowana

Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia

Krzywa prędkości i pchnięcia:

28 serii 34mm długość silnika dwubiegunowy

100% częstotliwości impulsu prądu i krzywej siły napędowej (Φ4,76 mm wiodąca śrubka)

Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność. 5

28 serii 45 mm długość silnika dwubiegunowy napęd śmigłowiec

100% częstotliwości impulsu prądu i krzywej siły napędowej (Φ4,76 mm wiodąca śrubka)

Hybrydowy silnik krokowy Nema 11 (28 mm), bipolarny, 4-przewodowy, ze śrubą pociągową ACME, niski poziom hałasu, długa żywotność, wysoka wydajność. 6

Ołów (mm)	Prędkość liniowa (mm/s)
0.635	0.635	1.27	1.905	2.54	3.175	3.81	4.445	5.08	5.715	11.43
1.27	1.27	2.54	3.81	5.08	6.35	7.62	8.89	10.16	11.43	22.86
2.54	2.54	5.08	7.62	10.16	12.7	15.24	17.78	20.32	22.86	45.72
5.08	5.08	10.16	15.24	20.32	25.4	30.48	35.56	40.64	45.72	91.44
10.16	10.16	20.32	30.48	40.64	50.8	60.96	71.12	81.28	91.44	182.88

Warunek badania:

Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 24V

Obszary zastosowania:

Robotyka:Hybrydowe silniki krokowe są szeroko stosowane w robotyce. Mogą być używane do napędzania stawów robotów, zapewniając precyzyjne sterowanie pozycją i wysoki moment obrotowy.Do zastosowań robotyki należą roboty przemysłowe, roboty serwisowe, roboty medyczne itp.

Sprzęt automatyczny:Hybrydowe silniki stopniowe mogą być również stosowane w różnych urządzeniach automatycznych, takich jak automatyczne maszyny do pakowania, automatyczne linie produkcyjne, prasy drukarskie, maszyny tekstylne i inne.Zapewniają precyzyjną kontrolę pozycji, szybki ruch i niezawodne działanie.

Drukarki 3D:Hybrydowe silniki krokowe odgrywają ważną rolę w drukarkach 3D. Mogą być używane do sterowania położeniem i prędkością głowicy druku w celu druku o wysokiej precyzji.Hybrydowe silniki stopniowe w drukarkach 3D zapewniają precyzyjne pozycjonowanie i płynny ruch w celu zapewnienia jakości druku.

Urządzenia medyczne:Hybrydowe silniki stopniowe są również powszechnie stosowane w urządzeniach medycznych, na przykład w sprzęcie do obrazowania medycznego, robotach chirurgicznych, strzykawkach, zautomatyzowanym przetwarzaniu próbek i innych.Hybrydowe silniki krokowe zapewniają precyzyjne sterowanie pozycją i ruchem w tych urządzeniach, aby spełnić wymagania przemysłu medycznego dotyczące wysokiej precyzji i niezawodności.

Sprzęt motoryzacyjny:Hybrydowe silniki krokowe są również stosowane w szerokim zakresie urządzeń motoryzacyjnych.oraz w różnych systemach sterowania wewnątrz pojazduHybrydowe silniki krokowe zapewniają bardzo dokładną kontrolę pozycji i niezawodną wydajność w wyposażeniu samochodowym.

Zalety:

Wysoka dokładność:Hybrydowe silniki krokowe umożliwiają bardzo dokładną kontrolę pozycji.To sprawia, że są one bardzo odpowiednie do zastosowań wymagających precyzyjnej kontroli ruchu.

Dobre osiągi w niskich prędkościach:Hybrydowe silniki krokowe dobrze działają przy niskich prędkościach i zapewniają wysoki moment obrotowy, dzięki czemu łatwo poradzić sobie z zastosowaniami, które wymagają wysokiego momentu obrotowego lub działają przy niskich prędkościach.To sprawia, że są przydatne w scenariuszach, które wymagają precyzyjnego sterowania i spowolnienia..

Prosta kontrola napędu:Hybrydowe silniki krokowe mają stosunkowo proste sterowanie napędem.Dokładna kontrola pozycji i prędkości silników kroków można osiągnąć za pomocą odpowiednich obwodów napędowych.

Wysoka niezawodność:Hybrydowe silniki krokowe oferują wysoką niezawodność i trwałość.Są one zazwyczaj wytwarzane z silnych konstrukcji magnetycznych i wysokiej jakości materiałów, które utrzymują stabilną wydajność przez długie okresy pracy i wielokrotne uruchamianieDzięki temu nadają się do zastosowań wymagających długich czasów pracy i wysokiej niezawodności.

Szybka reakcja i dynamiczna wydajność:Hybrydowe silniki krokowe mają szybki czas reakcji, umożliwiając dokładne zmiany pozycji w krótkim czasie.i może radzić sobie z nagłymi zmianami obciążeniaDzięki temu nadają się do zastosowań wymagających szybkiej reakcji i wysokiej dynamiki.

Wymagania dotyczące wyboru silnika:

¥Ruch/kierunek montażu

Wymagania dotyczące obciążenia

Wymagania w zakresie udaru

Wymagania dotyczące końcowego obróbki

Wymogi dotyczące dokładności

Wymogi dotyczące informacji zwrotnych kodera

Wymogi dotyczące ręcznej regulacji

Wymagania środowiskowe
