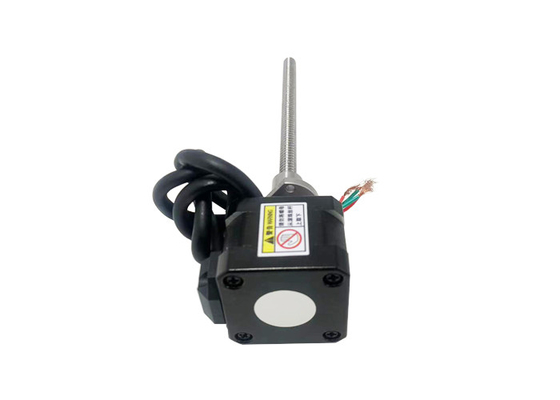

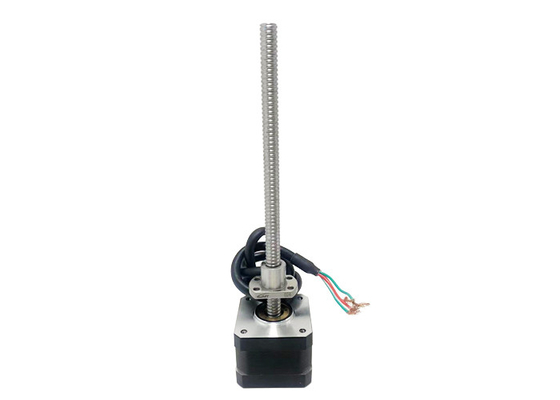

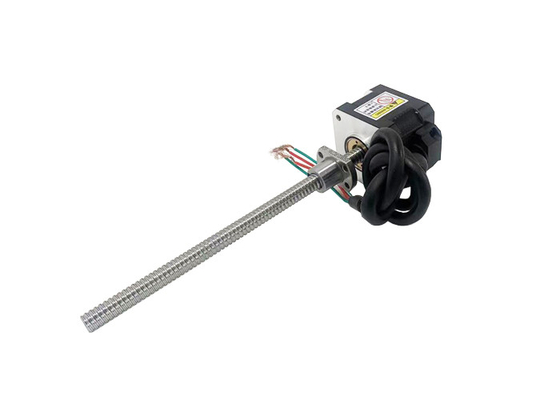

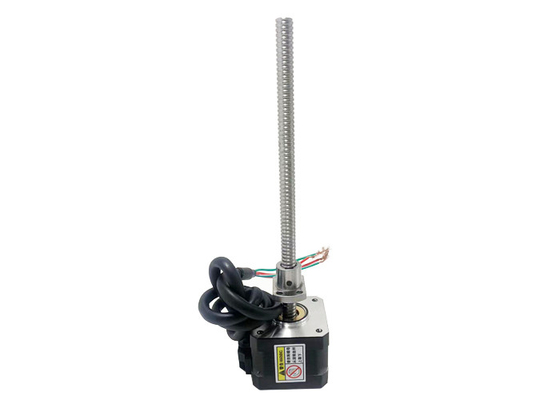

Nema 17 (42mm) hybrydowy silnik krokowy ze śrubą kulową Kąt kroku 1,8 ° Napięcie 2,1 / 3,7 V Prąd 1A, 4 przewody prowadzące
Miejsce pochodzenia | Chiny |
---|---|
Nazwa handlowa | VIC-TECH |
Orzecznictwo | RoHS |
Numer modelu | VSM42BSHSM |
Minimalne zamówienie | 1 jednostka |
Cena | $71~$143/Unit |
Szczegóły pakowania | Standardowy pakiet eksportowy lub można go dostosować |
Czas dostawy | 15-30 dni roboczych |
Zasady płatności | Western Union, T/T, akredytywy, MoneyGram |
Możliwość Supply | 1000000 jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRozmiar silnika | 42 mm | Kąt kroku | 1,8° |
---|---|---|---|
Napięcie (V) | 2.1 / 3.7 | Prąd (A) | 1 |
Rezystancja (omy) | 2.1 / 3.7 | Indukcyjność (mH) | 1,5 / 2,3 |
Druty przewodowe | 4 | Miasto | ChangZhou |
Nema 17 (42mm) hybrydowy silnik kroków z śrubokrętem kulkowym 1,8° kąt kroku napięcie 2.1 / 3.7V Prąd 1A,4 przewody ołowiowe
Nema 17 (42 mm) hybrydowy silnik krokówkowy, dwubiegunowy, 4-przewodniczący, śrubka kulkowa, niski poziom hałasu, długa żywotność, wysoka wydajność, certyfikat CE i RoHS.
Opis:
Nazwa produktu |
42 mm hybrydowy silnik stopniowy ze śrubą kulkową |
Model |
VSM42BSHSM |
Rodzaj |
silniki stopniowe hybrydowe |
Kąt kroku |
10,8° |
napięcie (V) |
2.6 / 3.3 / 2 / 2.5 |
Prąd (A) |
1.5 / 2.5 |
Oporność (ohm) |
1.8 / 2.2 / 0.8 / 1 |
Indukcja (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
Włókna ołowiowe | 4 |
Długość silnika (mm) |
34 / 40 / 48 / 60 |
Temperatura otoczenia | -20°C ~ +50°C |
Wzrost temperatury | 80 tysięcy max. |
Siła dielektryczna | 1mA Max. @ 500V, 1KHz, 1 Sek. |
Odporność na izolację | 100MΩ Min. @500Vdc |
Certyfikaty:
Parametry elektryczne:
Rozmiar silnika |
napięcie /Faza (V) |
Aktualność /Faza (A) |
Odporność /Faza (Ω) |
Indukcyjność /Faza (mH) |
Liczba Włókna ołowiowe |
Inercja wirnika (g.cm)2) |
Waga silnika (g) |
Długość silnika L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Standardowy rysunek zewnętrznego obrotu silnika VSM42BSHSM:
Uwaga:
Długość śruby ołowiu może być dostosowana
Dostosowane do potrzeb obróbki jest realne na końcu śruby prowadzenia
Proszę skontaktować się z nami w celu uzyskania więcej informacji o specyfikacjach śrub kulkowych.
Rysunek zarysu orzecha piłki VSM42BSHS 0801 lub 0802:
Rysunek konturów orzecha piłkarskiego 1202 VSM42BSHS:
Rysunek konturów orzecha piłkarskiego 1205 VSM42BSHSMBall:
Rysunek zarysu orzecha piłkarskiego 1210 VSM42BSHS:
Krzywa prędkości i pchnięcia:
42 serii 34mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
42 serii 40mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
Ołów (mm) | Prędkość liniowa (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Warunek badania:Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 40V
42 serii 48 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
42 serii 60 mm długość silnika dwubiegunowy napęd śmigłowiec
100% częstotliwości impulsu prądu i krzywej siły napędowej
Ołów (mm) | Prędkość liniowa (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Warunek badania:Napęd śmigłowiec, bez rozruchu, pół mikro-krok, napęd napędowy 40V
Obszary zastosowania:
Sprzęt automatyczny:Silniki te mogą być stosowane w różnych urządzeniach automatycznych, takich jak automatyczne linie montażowe, maszyny do pakowania, automatyczne systemy magazynowania i wiele innych.Zapewniają wysoką precyzję pozycjonowania i niezawodne sterowanie ruchem dla precyzyjnej manipulacji i pozycjonowania części roboczych.
Drukarki 3D:Silniki stopniowe o średnicy 42 mm mogą być stosowane w ruchomych ośach drukarek 3D w celu precyzyjnego pozycjonowania i sterowania ruchem głowicy druku.można osiągnąć wysokiej jakości wyniki druku.
Maszyny do obróbki narzędzi CNC:Silniki te mogą być stosowane w ośach ruchu narzędzi CNC, takich jak tabele pozycjonowania XYZ, frezarki i grawerki.wysoki moment obrotowy i niezawodne sterowanie ruchem do precyzyjnego obróbki mechanicznej i grawerowania.
Sprzęt medyczny:42 mm hybrydowe silniki krokane z śrubokrętem kulkowym mogą być stosowane w sprzęcie medycznym, takim jak sprzęt obrazowania medycznego, roboty chirurgiczne i zautomatyzowane instrumenty medyczne.Zapewniają precyzyjne sterowanie pozycją i stabilne ruchy dla precyzyjnej manipulacji i automatyzacji procesów medycznych.
Maszyny i aparaty włókiennicze:Silniki te mogą być wykorzystywane do różnych osi ruchu w maszynach włókienniczych, takich jak stolarki, maszyny do szycia, maszyny do haftowania itp.maszyny do produkcji i przetwarzania tkanin.
Robotyka:Silniki stopniowe o średnicy 42 mm wykorzystywane są w łącznikach i siłownikach w robotach.Zapewniają precyzyjne sterowanie pozycją i wysoki moment obrotowy i są używane do dokładnego ruchu i pracy robotów.
Zalety:
Wysoka dokładność pozycjonowania:42 mm hybrydowe silniki stopniowe z śrubą kulkową zapewniają wysoką dokładność pozycjonowania.Umożliwia to silnikowi dokładne osiągnięcie i utrzymanie pożądanej pozycji, co ma kluczowe znaczenie w zastosowaniach wymagających precyzyjnego pozycjonowania.
Wzrost momentu obrotowego:Mechanizm śruby kulkowej skutecznie przekształca ruch obrotowy silnika w ruch liniowy,powodujące lepszą transmisję momentu obrotowegoPozwala to silnikowi na napędzenie większych obciążeń lub pokonanie większego oporu, co czyni go odpowiednim do zastosowań o wymagających momentach.
Zwiększona pojemność ładunkowa:System przesyłu skrutów kulkowych w tych silnikach zapewnia lepszą zdolność nośną.umożliwiające silnikowi obsługę większych obciążeń i utrzymanie stabilności podczas pracyDzięki temu nadają się do zastosowań wymagających przenoszenia ciężkich ładunków lub pracy w trudnych warunkach.
Zmniejszenie reakcji:Mechanizm śruby kulkowej stosowany w silnikach wspomagających pomaga zminimalizować reakcję,powodując lepsze sterowanie ruchem i dokładność pozycjonowaniaZmniejszona reakcja przeciwna zapewnia, że silnik reaguje precyzyjnie na sygnały sterowania, co czyni go odpowiednim do zastosowań wymagających ścisłej kontroli ruchu.
Wyższa wydajność:Hybrydowe silniki krokowe z śrubą kulkową oferują wyższą wydajność w porównaniu z tradycyjnymi silnikami krokowymi.powodujące lepszą konwersję energii i zmniejszone straty mocyOznacza to zwiększoną ogólną wydajność i mniejsze zużycie energii, co czyni je bardziej opłacalnymi i przyjaznymi dla środowiska.
Bezproblemowa operacja:Mechanizm śruby kulkowej zapewnia płynniejszy i dokładniejszy ruch liniowy w porównaniu z innymi układami przesyłowymi.zapewnienie cichszego i stabilniejszego działaniaW związku z tym silniki te są odpowiednie do zastosowań, w których konieczne jest zminimalizowanie hałasu i drgań.
Długowieczność i niezawodność:Hybrydowe silniki stopniowe o średnicy 42 mm są zaprojektowane z myślą o wytrzymałości i długiej żywotności.zapewnia niezawodną i stałą wydajność nawet w wymagających warunkach pracyW rezultacie zmniejsza się zapotrzebowanie na konserwację i zwiększa się niezawodność systemu.
Wymagania dotyczące wyboru silnika:
¥Ruch/kierunek montażu
Wymagania dotyczące obciążenia
Wymagania w zakresie udaru
Wymagania dotyczące końcowego obróbki
Wymogi dotyczące dokładności
Wymogi dotyczące informacji zwrotnych kodera
Wymogi dotyczące ręcznej regulacji
Wymagania środowiskowe
