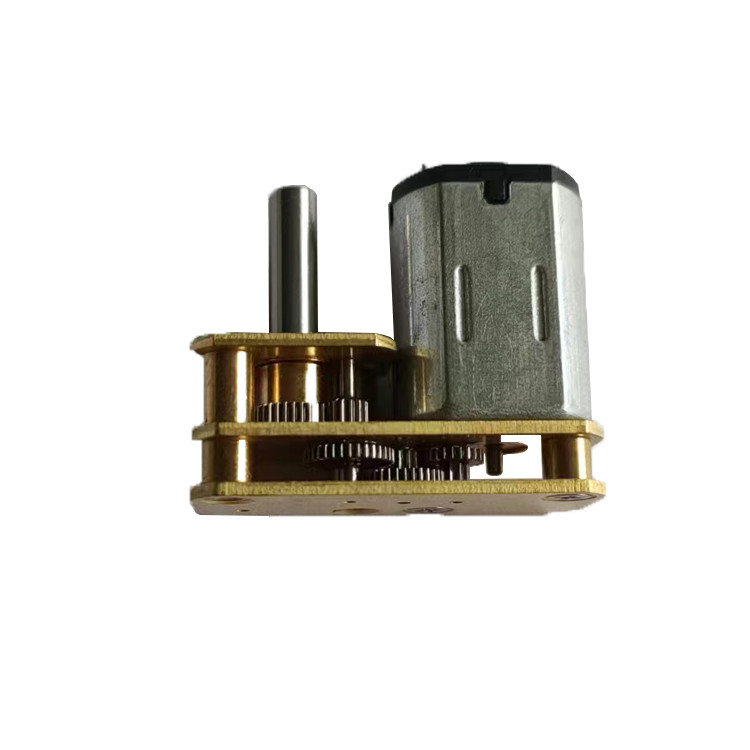

N20 DC motor szczotkowany z skrzynią biegów 1024, wał wyjściowy może być dostosowany
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Numer modelu | N20-1024GB |
| Minimalne zamówienie | 1 jednostka |
| Cena | $7~$15/Unit |
| Szczegóły pakowania | Produkt jest opakowany w bawełnę perłową, a zewnętrzna część jest w kartonie. |
| Czas dostawy | 10~30 dni po otrzymaniu płatności za próbkę |
| Zasady płatności | MoneyGram, Western Union, karta kredytowa, T/T, akredytywa |
| Możliwość Supply | 100000\ jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rodzaj silnika | Silnik N20 ze skrzynią biegów | Napięcie jazdy | 5 V prądu stałego |
|---|---|---|---|
| Prędkość bez obciążenia | 15000 obr./min | Wykonaj kierunek | CW/CCW |
| Minimalna ilość zamówienia | 1 jednostka | ||
| Podkreślić | 1024 Zmiana biegów silnikiem do szczotkowania prądu stałego,Zastosowany N20 DC Brushed Motor,Mały silnik biegów prądu stałego 15000 obr./min. |
||
opis produktu
N20 DC motor szczotkowany z skrzynią biegów 1024, wiązka wyjściowa może być dostosowana
Opis
To jest silnik N20 DC z skrzynką biegów 1024.
Silnik N20 DC jest również silnikiem prądu stałego z szczotką o prędkości bez obciążenia wynoszącej około 15 000 obrotów na minutę dla jednego silnika.
Gdy silnik jest podłączony do skrzynki biegów, działa wolniej i z większym momentem obrotowym.
Oś wyjściowa tego silnika jest wałem D, a klient może również wybrać wał z nawiasem, jeśli jest to wymagane.
Skrzynki biegów są dostępne w następujących stosunkach biegów: 10:1,30:1,50:1,100:1,150:1,300:1,323:1,483:1,500:1,668:1,945:1,1000:1, klient może wybrać współczynnik biegów zgodnie ze swoimi potrzebami.
Jeżeli stosunek biegów jest mniejszy niż 600:1, wysokość skrzynki biegów można regulować do 6 mm (krótka wersja).
Wyjście może być wałem D o średnicy 3 mm * D2.5 mm lub śrubą wiodącą M3 lub innym dostosowanym typowym walem.
Parametry
| Model nr. | N20-1024GB |
| Napięcie napędowe | 5 V prądu stałego |
| Odporność | 25Ω |
| Indukcyjność | 4 mH |
| Prędkość bez obciążenia | 9000 obrotów na minutę |
| Współczynnik redukcji | 298:1 |
| Prędkość wyjściowa bez obciążenia | 25 obrotów na minutę |
| Prąd bez obciążenia | < 60 mA |
| moment wyjściowy | 800 g/cm |
| Kierunek biegu | CW/CCW |

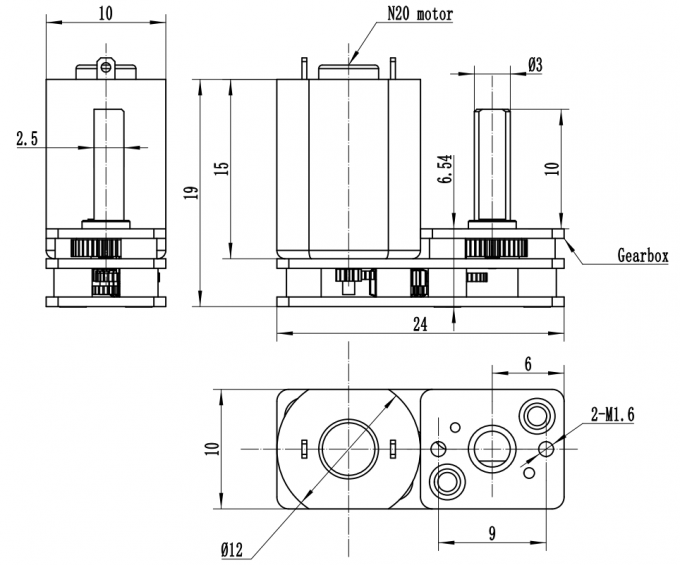

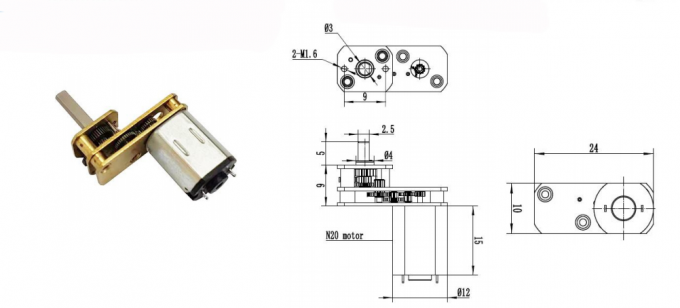

Rysunek projektowy
O silnikach z prądem stałym
Silniki do szczotkowania prądem stałym są najczęściej stosowanymi silnikami na rynku.
Silniki prądu stałego mają w środku szczotki, pozytywny i ujemny biegun (+ i -).
Prędkość silnika prądu stałego można kontrolować za pomocą różnych współczynników biegów lub za pomocą PWM (modulacja szerokości impulsu)
Dzięki zwiększeniu momentu obrotowego z skrzynki biegów silnik prądu stałego może osiągać większy moment obrotowy niż pierwotny moment obrotowy silnika.
Można go również zainstalować w następujących pozycjach zgodnie z wymaganiami klienta:

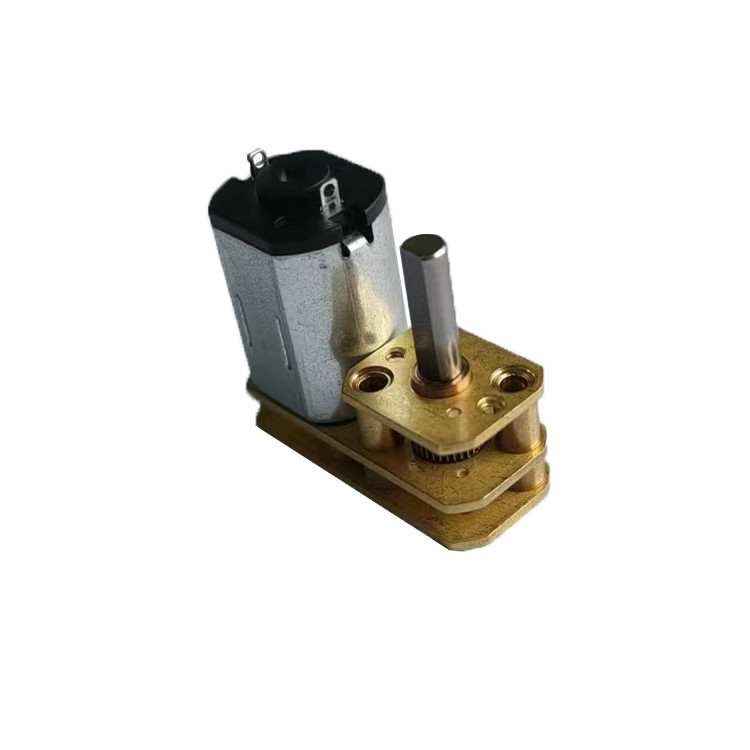

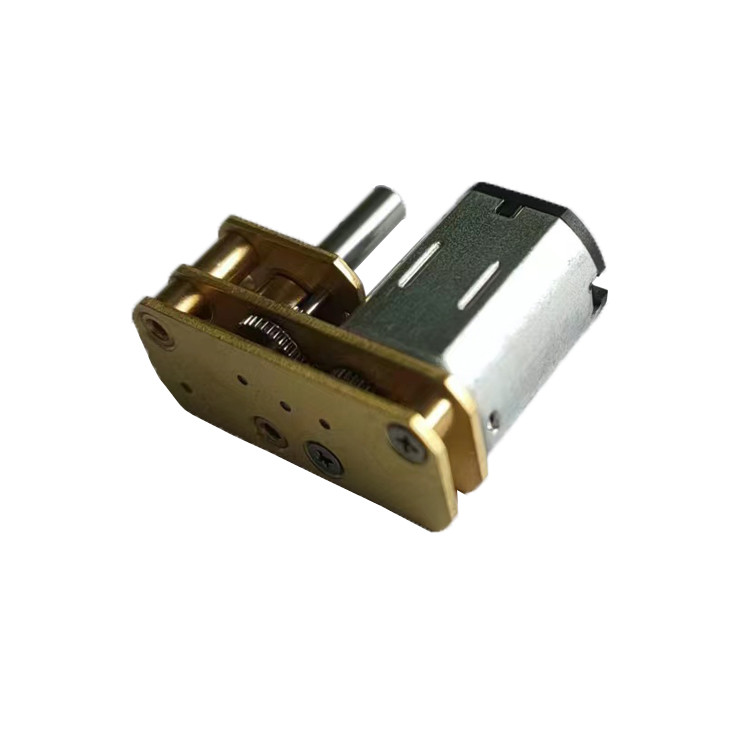

Silnik prądu stałego 1024GB + N20

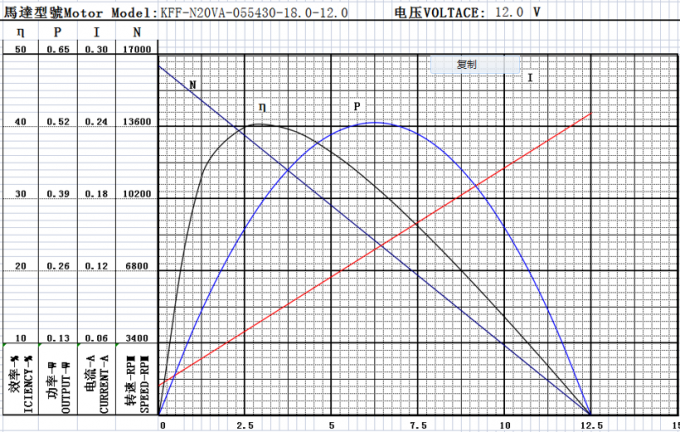

Krzywa wydajności silnika N20 (12V 16000 w wersji bezobciążenia)

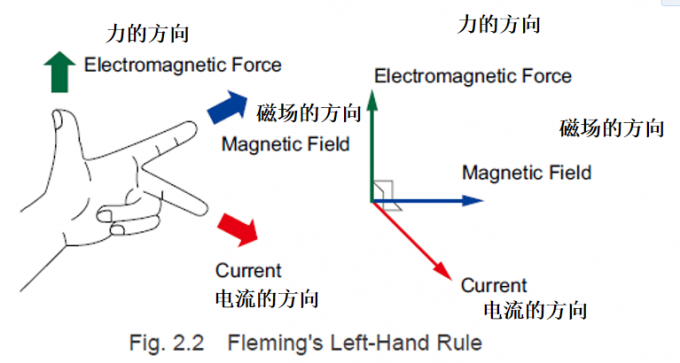

N20 działa na następujących zasadach:
Parametry skrzynki biegów
| Wskaźnik przekładni | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| Dokładny współczynnik | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| Zębówka | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| Poziomy narzędzi | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| Efektywność | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| Wskaźnik przekładni | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| Dokładny współczynnik | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| Zębówka | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| Poziomy narzędzi | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Efektywność | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Zastosowanie
Urządzenia medyczne, dziedzinie robotyki, inteligentnego domu, napędu samochodowego, samolotów, elektroniki użytkowej, automatyki przemysłowej, instrumentów i urządzeń optycznych itp.
Zalety silników prądu stałego z szczotką
1. tańsze (w porównaniu z silnikami stopniowymi)
2Mniejszy rozmiar.
3Bezpośrednie połączenie, łatwe w obsłudze
4. Szeroki zakres zastosowań
5. Szybka prędkość obrotu
6. Wyższa wydajność (w porównaniu z silnikami stopniowymi)
Usługa personalizacji
z długości wału (ogon może być poza kodem odpowiadającym wałowi),
napięcie,
Prędkość obrotowa,
tryb wyjścia,
I łączniki i tak dalej.
Czas realizacji i informacje o opakowaniu
Czas realizacji próbek:
Standardowe silniki w magazynie: w ciągu 3 dni
Standardowe silniki nieobecne w magazynie: w ciągu 15 dni
Produkty dostosowane: Około 25~30 dni (w zależności od złożoności dostosowania)
Czas realizacji nowej formy: zazwyczaj około 45 dni
Czas realizacji produkcji masowej: na podstawie ilości zamówienia
Opakowanie:
Próbki są pakowane w gąbce piankowej z pudełkiem papierowym, wysyłane ekspresowo
Masowa produkcja, silniki są pakowane w kartony faliste z przezroczystej folii na zewnątrz. (przesyłka lotnicza)
W przypadku wysyłki drogą morską produkt będzie pakowany na paletach
Sposób wysyłki
Na próbki i wysyłki lotnicze używamy Fedex/TNT/UPS/DHL.(5~12 dni w przypadku przesyłki ekspresowej)
Wysyłamy to z naszego agenta i wysyłamy z portu w Szanghaju.(45 ~ 70 dni w przypadku przewozów morskich)
Częste pytania
1- Jesteś producentem?
Tak, jesteśmy fabryką, i produkujemy głównie silniki stopniowe.
2- Gdzie jest wasza fabryka?
Nasza fabryka znajduje się w Changzhou, Jiangsu.
3- Możecie dostarczyć darmowe próbki?
Nie, nie dostarczamy darmowych próbek.
4Kto płaci za przesyłkę?
Klienci płacą za koszty wysyłki.
Jeśli uważasz, że masz tańszą/wygodniejszą metodę wysyłki, możemy skorzystać z konta wysyłki.
5Mogę zamówić jeden silnik?
Nie mamy MOQ i możesz zamówić tylko jedną próbkę.
Ale zalecamy zamówić trochę więcej, na wypadek, gdyby silnik został uszkodzony podczas testów, i można mieć zapasowe.
6Rozwijamy nowy projekt, czy zapewniacie usługi dostosowania?
Mamy ponad 20 lat doświadczenia w przemyśle silników krokówkowych.
Opracowaliśmy wiele projektów, możemy zapewnić pełną konfigurację z rysunku projektowego do produkcji.
Jesteśmy przekonani, że możemy dać kilka rad / sugestii dla projektu silnika krokowego.
Jeśli martwisz się kwestiami poufnymi, tak, możemy podpisać umowę o tajemnicy.
7Sprzedajecie kierowców?
Sprzedajemy sterowniki, które nadają się tylko do tymczasowych prób testowych, nie nadają się do masowej produkcji.
Nie produkujemy kierowców, produkujemy tylko silniki stopniowe
