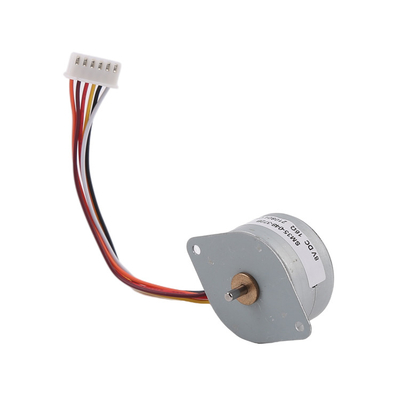

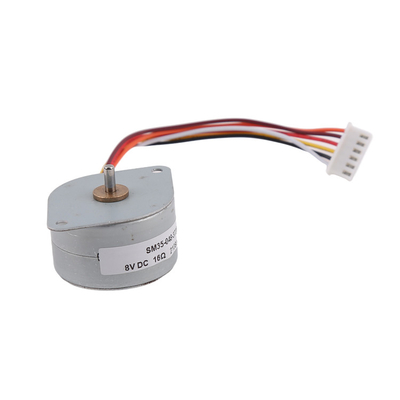

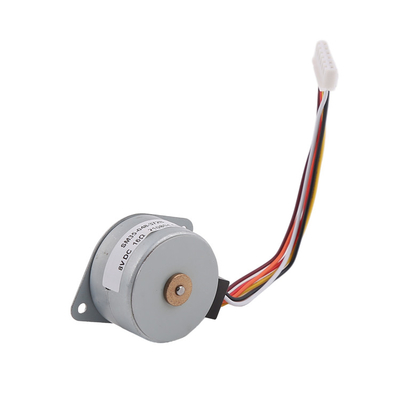

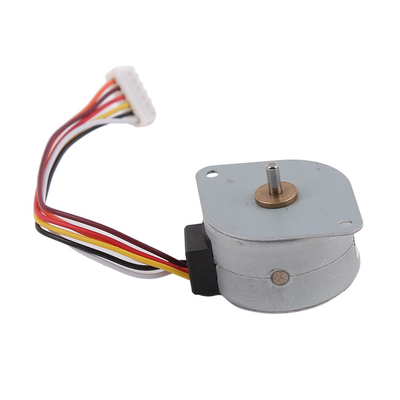

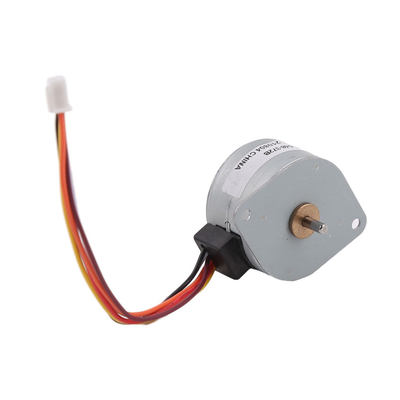

Wysoki moment obrotowy Micro 35mm silnik krokówkowy do drukarki 3D 35mm wielkość silnika 4 fazy
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Numer modelu | SM35-048 |
| Minimalne zamówienie | 1 jednostka |
| Cena | $2~5/unit |
| Szczegóły pakowania | Produkt jest opakowany w bawełnę perłową, a zewnętrzna część jest w kartonie. |
| Czas dostawy | 10~30 dni po otrzymaniu płatności za próbkę |
| Zasady płatności | MoneyGram, Western Union, karta kredytowa, T/T, akredytywa |
| Możliwość Supply | 100000\ jednostek/rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Model nr. | SM35-048 | Typ silnika | Silnik mikro-krokowy |
|---|---|---|---|
| Kąt kroku | 7,5±7% | Rozmiar silnika | 35 mm |
| Liczba faz | 4 fazy | Prąd na fazę | 0,5A |
| Minimalna ilość zamówienia | 1 jednostka |
opis produktu
Opis
Istnieją dwie metody zawijania silników krokówkowych: dwubiegunowe i jednobiegunowe.
1.Bipolarne silniki
Nasze silniki dwubiegunowe mają zazwyczaj tylko dwie fazy, fazę A i fazę B, a każda faza ma dwa przewody wyjściowe, które są oddzielne.Silniki dwubiegunowe mają 4 przewody wyjściowe.
2Silniki jednobiegunowe
Nasze silniki jednobiegunowe mają zazwyczaj cztery fazy.
Jeżeli połączenia są połączone ze wspólnymi przewodami, przewody wyjściowe wynoszą 5 przewodów.
Jeżeli zwykłe przewody nie są ze sobą połączone, wychodzące przewody wynoszą 6 przewodów.
Silnik jednobiegunowy ma 5 lub 6 linii wyjściowych.
Parametry
| napięcie | 8DV DC |
| Numer fazy | Faza 4 |
| Kąt kroku | 70,5°±7% |
| Odporność na nawijanie ((25°C) | 16Ω±10% |
| Obecna faza | 0.5A |
| Moment hamowania | ≤ 110 g.cm |
| Maksymalny współczynnik wciągania | 400 PPS |
| Moment utrzymania | 450 g/cm |
| Temperatura nawijania | ≤ 85K |
| Siła elektryczna | 600 VAC 1SEC 1mA |
Rysunek projektowy
O podstawowej strukturze silnika krokowego PM
Cechy i zalety
1Wysoka precyzja pozycjonowania
Ponieważ stopniki poruszają się w precyzyjnych, powtarzalnych krokach, doskonale sprawdzają się w zastosowaniach wymagających precyzyjnych
pozycjonowanie, według liczby kroków ruchu silnika
2. Wysoka precyzja sterowania prędkością
Dokładne zwiększenia ruchu pozwalają również na doskonałą kontrolę prędkości obrotowej
Prędkość obrotowa jest określona częstotliwością impulsów.
3Funkcja zatrzymania i trwania
Przy sterowaniu napędem silnik ma funkcję blokady (jest prąd przez uzwojenia silnika, ale
silnik nie obraca się) i nadal istnieje moment obrotowy utrzymania.
4Długa żywotność i niska interferencja elektromagnetyczna
Silnik krokówkowy nie ma pędzli i nie musi być przemieszczany przez pędzle jak pędzel
Nie ma tarcia szczotek, co zwiększa żywotność, nie ma iskry elektrycznej i zmniejsza zakłócenia elektromagnetyczne.
Zastosowanie silnika krokowego PM
Drukarka
Maszyny i urządzenia do produkcji tekstyliów
Kontrola przemysłowa
Klimatyzacja
Zasada działania silnika krokówkowego
Napęd silnika krokowego jest sterowany przez oprogramowanie.
Impulsy te pobudzają silnik w określonej kolejności,
w kierunku obrotowym silnika (w kierunku wskazanym wskazówkami wskazówek zegara lub w kierunku przeciwwskazającym wskazówki zegara).
w celu uzyskania prawidłowego obrotu silnika, który za każdym razem, gdy otrzymuje impuls od kierowcy, obraca się pod kątem stopniowym (w przypadku napędu pełnego stopnia),i kąt obrotu silnika jest określony przez liczbę napędzanych impulsów i kąt kroku.
Czas realizacji i informacje o opakowaniu
Czas realizacji próbek:
Standardowe silniki w magazynie: w ciągu 3 dni
Standardowe silniki nieobecne w magazynie: w ciągu 15 dni
Produkty dostosowane: Około 25~30 dni (w zależności od złożoności dostosowania)
Czas realizacji nowej formy: zazwyczaj około 45 dni
Czas realizacji produkcji masowej: na podstawie ilości zamówienia
Opakowanie:
Próbki są pakowane w gąbce piankowej z pudełkiem papierowym, wysyłane ekspresowo
Masowa produkcja, silniki są pakowane w kartony faliste z przezroczystej folii na zewnątrz. (przesyłka lotnicza)
W przypadku wysyłki drogą morską produkt będzie pakowany na paletach
Sposób płatności i warunki płatności
Dla próbek, ogólnie akceptujemy Paypal lub Alibaba.
W przypadku masowej produkcji akceptujemy płatność T/T.
W przypadku próbek otrzymujemy pełną płatność przed produkcją.
W przypadku masowej produkcji możemy przyjąć 50% płatności z góry przed produkcją, a pozostałe 50% płatności przed wysyłką.
Po współpracy z zamówieniem więcej niż 6 razy, możemy negocjować inne warunki płatności, takie jak A / S (po zobaczeniu)
