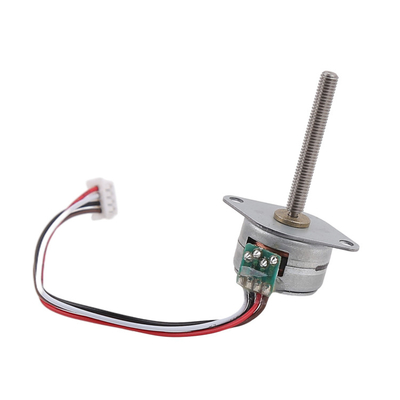

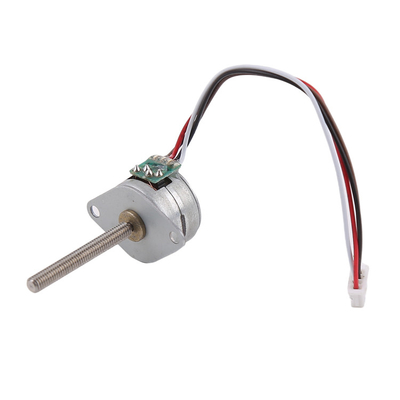

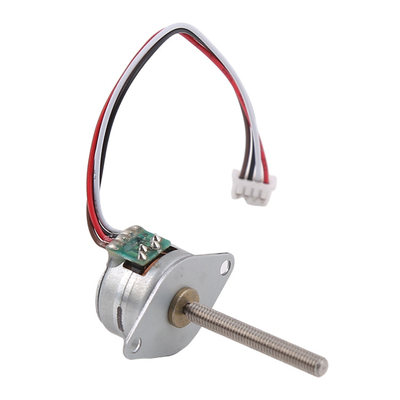

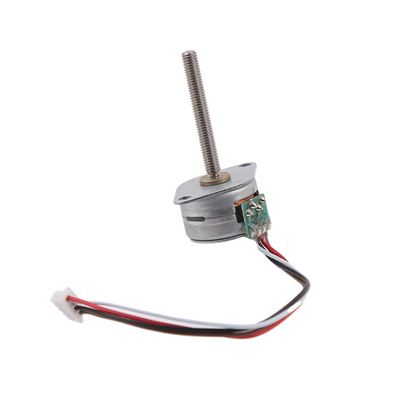

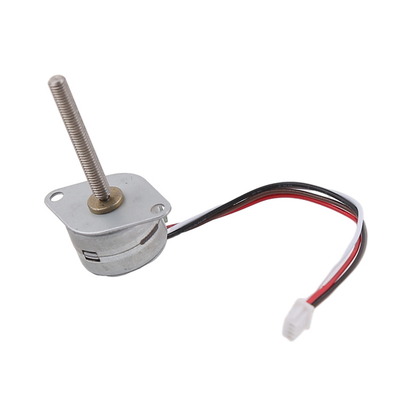

15by mikro silnik krok-krok 2-fazowy 4-przewodowy 18 stopniowy magnet stały silnik krok-krok z wałem spiralnym

  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
  • 15by micro steppr motor 2-phase 4-wire 18 degree permanent magnet stepping motor with spiral shaft
Miejsce pochodzenia Chiny
Nazwa handlowa VIC-TECH
Orzecznictwo RoHS
Numer modelu VSM1519
Minimalne zamówienie 1 jednostka
Cena $5~7/unit
Szczegóły pakowania Produkt jest opakowany w bawełnę perłową, a zewnętrzna część jest w kartonie.
Czas dostawy 10~30 dni po otrzymaniu płatności za próbkę
Zasady płatności MoneyGram, Western Union, karta kredytowa, T/T, akredytywa
Możliwość Supply 100000\ jednostek/rok

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Model nr. VSM1519 Faza 2, 2
Prąd / faza 0,2A Napęd nominalny 5,0 V
Odporność cewki 40Ω±10% Krok anioła 18
Masa silnika 6g Orzecznictwo RoHS
Zostaw wiadomość
opis produktu

Opis

VSM1519 to precyzyjny mikro silnik kroków, którego wyjście wykorzystuje śrubę M3 do wykonywania ruchu liniowego i generowania siły napędowej.który może być bezpośrednio wykorzystywany jako siłownik do osiągnięcia działań wymaganych przez klientów.
Podstawowy kąt silnika stopniowego wynosi 18 stopni, a silnik działa 20 kroków co tydzień.
Ikona części wejściowej silnika jest lekka, ale można ją zmienić na kabel FPC, PCB i inne formy zgodnie z wymaganiami klienta
Jednocześnie możemy uzupełnić odpowiedni układ napędowy, aby zaspokoić potrzeby klienta!
Nasz zespół ma ponad 10-letnie doświadczenie w projektowaniu, rozwoju i produkcji mikro silników, dzięki czemu możemy opracowywać i projektować produkty zgodnie ze specjalnymi potrzebami klientów!
Popyt klienta jest kierunkiem naszych wysiłków, prosimy o kontakt

Parametry

Nazwa produktu 15 mm MICRO STEPPER MOTOR
Modelowy VSM1519
Maksymalna częstotliwość rozpoczęcia 500 PPS min. (AT 3,0 V prądu stałego)
Maksymalna częstotliwość wstrzykiwania 560 PPS min. (AT 3,0 V prądu stałego)
Wciąg w moment 5 gf-cm min. (AT 200PPS, 3.0V DC)
Wykorzystanie momentu obrotowego 6 gf-cm min. (AT 200 PPS, 3.0V DC)
Klasa izolacji KLASA E DO WYROKÓW
SIŁA izolacyjna 100 V prądem bieżącym na jedną sekundę
Oporność na izolację 50MΩ (500V prądu stałego)
Wymagania dotyczące bezpieczeństwa -15~+55 °C
Usługa OEM i ODM DOSTępne

Rysunek projektowy

we 2

Przykład tego samego typu

adss 3

O miniaturowym schematu momentu obrotowego silnika kroków

sd 4

AplikacjaO mikro silniku krokowym

Nasze mikro silniki stopniowe zazwyczaj mają kąt 18 stopni.
To znaczy, że trzeba 20 kroków, żeby obrócić się w jednym zakręcie.
Kąt kroku silnika jest związany z konstrukcją statora wewnętrznego.

Mamy mikro silniki krokowe o różnych średnicach, a moment obrotowy silnika zależy od jego wielkości.
Oto relacja między średnicą silnika a momentem obrotowym (z odpowiednią częstotliwością pracy, przy napięciu nominalnym):
Silnik 6 mm: około 1 g*cm
Silnik 8 mm: około 3 g*cm
Silnik 10 mm: około 5 g*cm
Silnik 15 mm: około 15 g*cm
Silnik 20 mm: około 40 g*cm

Zastosowanie

Prędkość silnika jest określona przez częstotliwość jazdy i nie ma nic wspólnego z obciążeniem (chyba że traci kroki).

Ze względu na precyzyjne sterowanie prędkością silników kroków, z kierowcą sterowany krok można osiągnąć bardzo precyzyjne pozycjonowanie i sterowanie prędkością.silniki krokówkowe są silnikiem wyboru dla wielu aplikacji precyzyjnego sterowania ruchem.

dfs 5

Usługa personalizacji

Konstrukcja silnika może być dostosowana w zależności od wymagań klienta, w tym:
Prężnica silnika: mamy silnik o średnicy 6 mm, 8 mm, 10 mm, 15 mm i 20 mm
Opór cewki/ napięcie nominalne: opór cewki jest regulowany, a z wyższym oporem napięcie nominalne silnika jest wyższe.
Konstrukcja uchwytu/długość śruby: jeśli klient chce, aby uchwyt był dłuższy/krótszy, z specjalną konstrukcją, taką jak otwory montażowe, można go regulować.
PCB + kable + złącze: konstrukcja PCB, długość kabla i wysokość złącza są regulowane, można je wymienić na FPC, jeśli klienci tego wymagają.

Czas realizacji i informacje o opakowaniu

Czas realizacji próbek:
Standardowe silniki w magazynie: w ciągu 3 dni
Standardowe silniki nieobecne w magazynie: w ciągu 15 dni
Produkty dostosowane: Około 25~30 dni (w zależności od złożoności dostosowania)

Czas realizacji nowej formy: zazwyczaj około 45 dni

Czas realizacji produkcji masowej: na podstawie ilości zamówienia

Opakowanie:
Próbki są pakowane w gąbce piankowej z pudełkiem papierowym, wysyłane ekspresowo
Masowa produkcja, silniki są pakowane w kartony faliste z przezroczystej folii na zewnątrz. (przesyłka lotnicza)
W przypadku wysyłki drogą morską produkt będzie pakowany na paletach

dfs 6

Sposób wysyłki

Na próbki i wysyłki lotnicze używamy Fedex/TNT/UPS/DHL.(5~12 dni w przypadku przesyłki ekspresowej)
Wysyłamy to z naszego agenta i wysyłamy z portu w Szanghaju.(45 ~ 70 dni w przypadku przewozów morskich)

Częste pytania

1- Jesteś producentem?
Tak, jesteśmy fabryką, i produkujemy głównie silniki stopniowe.

2- Gdzie jest wasza fabryka?
Nasza fabryka znajduje się w Changzhou, Jiangsu.

3- Możecie dostarczyć darmowe próbki?
Nie, nie dostarczamy darmowych próbek.

4Kto płaci za przesyłkę?
Klienci płacą za koszty wysyłki.
Jeśli uważasz, że masz tańszą/wygodniejszą metodę wysyłki, możemy skorzystać z konta wysyłki.

5Mogę zamówić jeden silnik?
Nie mamy MOQ i możesz zamówić tylko jedną próbkę.
Ale zalecamy zamówić trochę więcej, na wypadek, gdyby silnik został uszkodzony podczas testów, i można mieć zapasowe.

6Rozwijamy nowy projekt, czy zapewniacie usługi dostosowania?
Mamy ponad 20 lat doświadczenia w przemyśle silników krokówkowych.
Opracowaliśmy wiele projektów, możemy zapewnić pełną konfigurację z rysunku projektowego do produkcji.
Jesteśmy przekonani, że możemy dać kilka rad / sugestii dla projektu silnika krokowego.
Jeśli martwisz się kwestiami poufnymi, tak, możemy podpisać umowę o tajemnicy.

7Sprzedajecie kierowców?
Sprzedajemy sterowniki, które nadają się tylko do tymczasowych prób testowych, nie nadają się do masowej produkcji.
Nie produkujemy kierowców, produkujemy tylko silniki stopniowe

Często zadawane pytania

1.Motor jest czteropasowy sześć przewodów, a sterownik silnika krokówki tak długo, jak rozwiązanie cztery przewody, jak używać?
W przypadku czteropasowego sześciokrętowego silnika dwa przewody w środku kranu są pozostawiane wisiące, a pozostałe cztery przewody są podłączone do sterownika.
2Rozsądny zakres wytwarzania ciepła przez silnik krokówkowy:
Poziom dopuszczalnego wytwarzania ciepła przez silnik zależy w dużej mierze od poziomu wewnętrznej izolacji silnika.Tak długo jak wewnętrzna nie przekracza 130 stopni, silnik nie uszkodzi pierścienia, a temperatura powierzchni będzie poniżej 90 stopni w tym punkcie.Prosty sposób pomiaru temperatury termometr punktu użytecznego, można również mniej więcej określić: z dłonią może dotykać więcej niż 1-2 sekundy, nie więcej niż 60 stopni; z dłonią może dotykać tylko, około 70-80 stopni; kilka kropli wody szybko odparowane,Jest ponad 90 stopni.
