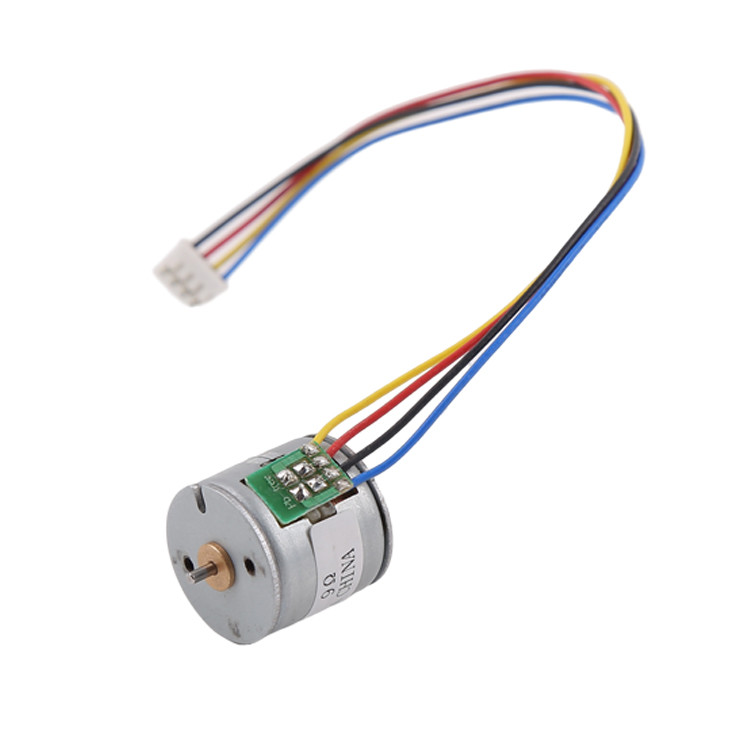

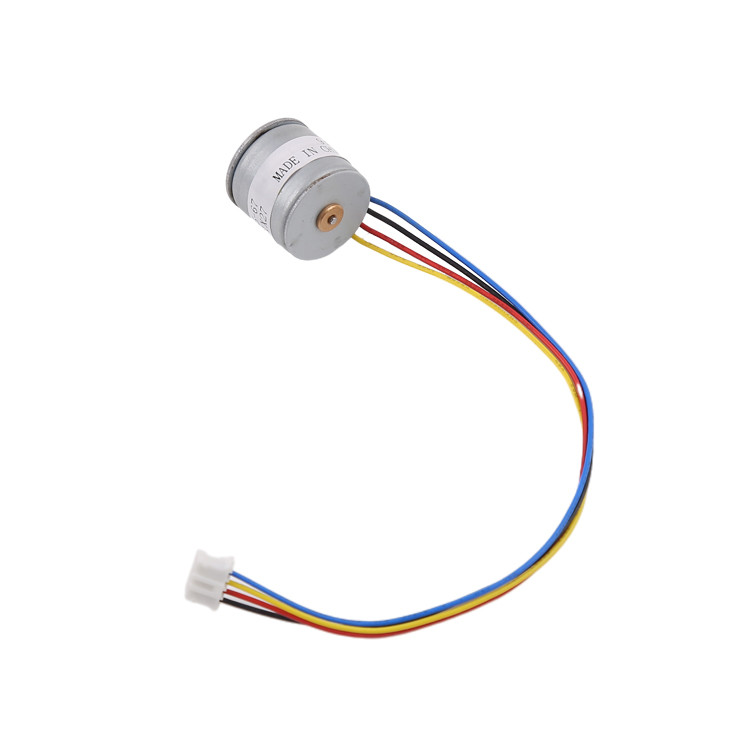

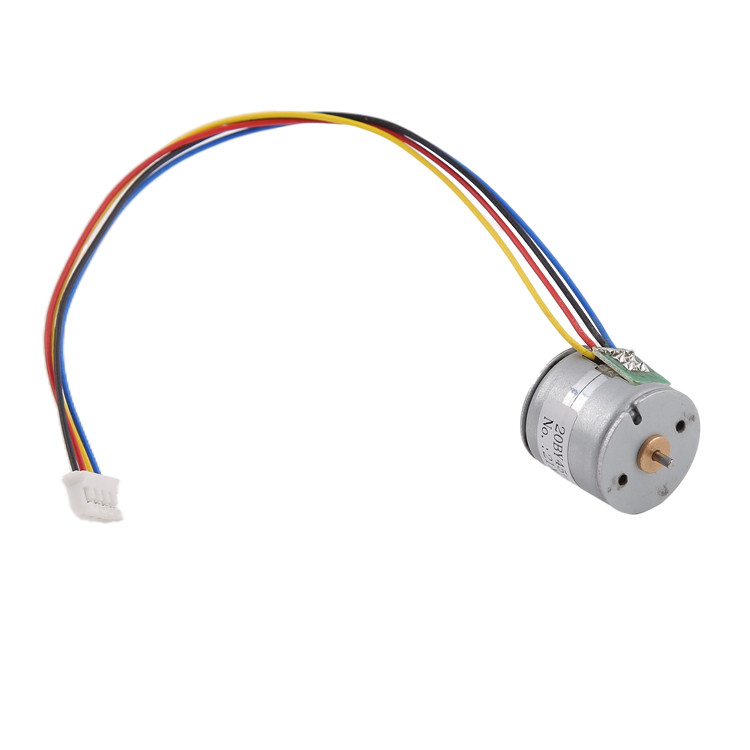

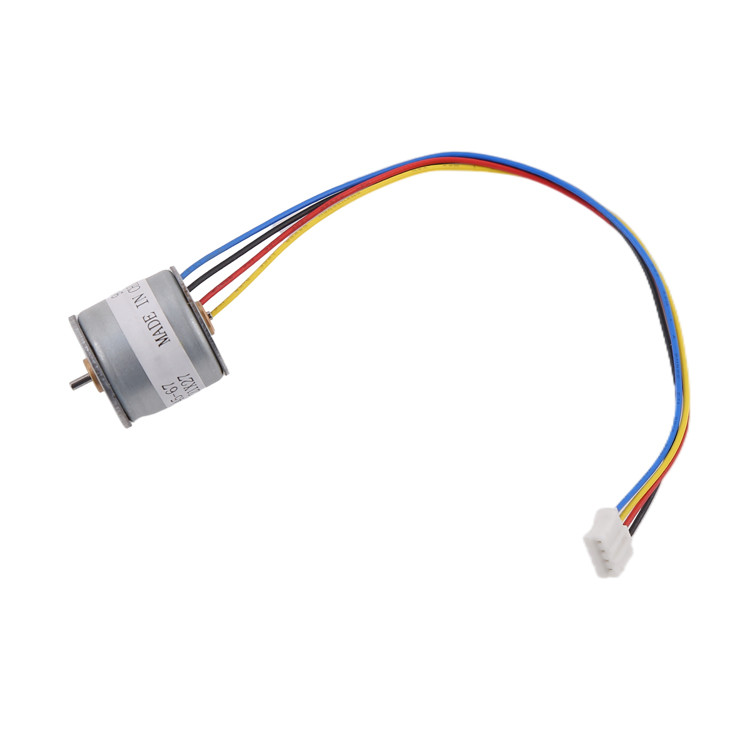

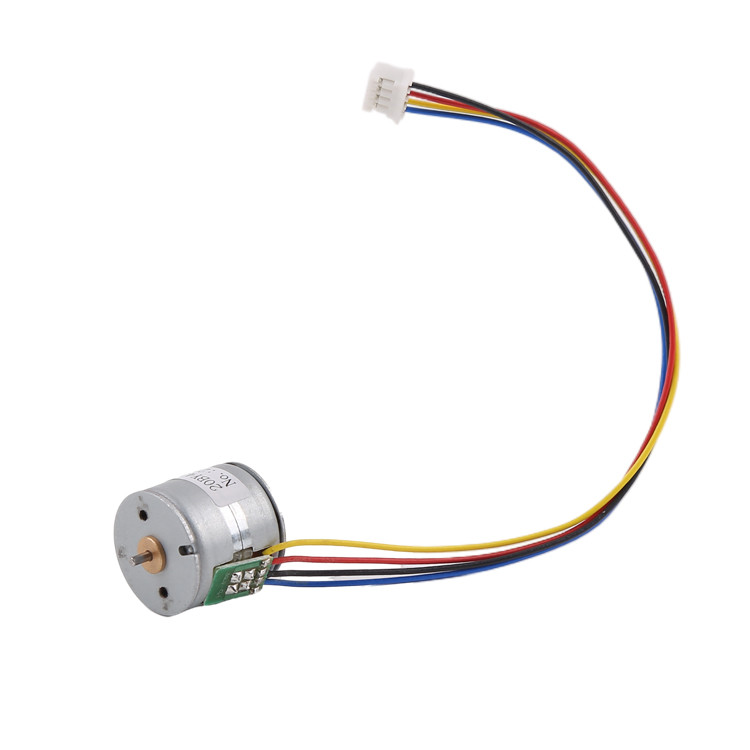

20 mm Mikro silnik krokowy może być dopasowany do skrzynki biegów 18°/krok 2 fazy

  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
  • 20 mm Micro stepper motor can be matched with gearbox 18°/step 2 phases
Miejsce pochodzenia Chiny
Nazwa handlowa VIC-TECH
Orzecznictwo RoHS
Numer modelu 20BY45
Minimalne zamówienie 1 jednostka
Cena $1~$3/unit
Szczegóły pakowania Produkt jest opakowany w bawełnę perłową, a zewnętrzna część jest w kartonie.
Czas dostawy 10~30 dni po otrzymaniu płatności za próbkę
Zasady płatności MoneyGram, Western Union, karta kredytowa, T/T, akredytywa
Możliwość Supply 100000\ jednostek/rok

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Model nr. 20BY45 Rodzaj silnika Bipolarny mikro silnik krokówkowy
Kąt kroku 18°/krok Rozmiar silnika 20mm
Liczba faz 2 fazy Minimalna ilość zamówienia 1 jednostka
Zostaw wiadomość
opis produktu

Opis

Ten ciągły magnes silnik krokany ma średnicę 20 mm, moment obrotowy 60 gf.cm i może osiągnąć maksymalną prędkość 3000 obr./min.
Ten silnik może być również dodany do skrzynki biegów, kąt kroku silnika wynosi 18 stopni, czyli 20 kroków na obrót.rozdzielczość kąta obrotu wpływu opóźnienia silnika może osiągnąć 0Stosowany do wielu potrzeb, precyzyjne sterowanie pozycją obrotową.
Opór cewki silnika wynosi 9Ω/faza i został zaprojektowany do niskich napięć napędowych (około 5 V prądu stałego).Możemy dostosować opór cewki do tego..
Ponadto na okładce silnika znajdują się dwa śruby M2, które są używane do mocowania z przekładnią biegów.
Jego złącze ma średnicę 2,0 mm (PHR-4), i możemy zmienić go na inny typ, jeśli klient chce.
Dlatego produkt ten może być stosowany tam, gdzie wymagane jest precyzyjne sterowanie pozycją. Może być ogólnie stosowany w sprzęcie medycznym, drukarkach, sprzęcie automatycznym, robotach itp.

sdfds 1

Parametry

Rodzaj silnika Bipolarny mikro silnik krokówkowy
Numer fazy Faza 2
Kąt kroku 18°/krok
Odporność na nawijanie ((25°C) 10Ω lub 31Ω/faza
napięcie 6V prądu stałego
Tryb jazdy 2-2.
Maksymalna częstotliwość uruchamiania 900 Hz ((min)
Maksymalna częstotliwość odpowiedzi 1200 Hz ((min)
Moment odciągania 25 g.cm ((600 PPS)

Rysunek projektowy

asd 2

Diagram momentu obrotowego VS. częstotliwości

das 3

Zastosowanie hybrydowego silnika krokowego

asdas 4

Cechy i zalety

1Wysoka precyzja pozycjonowania
Ponieważ stopniki poruszają się w precyzyjnych, powtarzalnych krokach, doskonale sprawdzają się w zastosowaniach wymagających precyzyjnych
pozycjonowanie, według liczby kroków ruchu silnika
2. Wysoka precyzja sterowania prędkością
Dokładne zwiększenia ruchu pozwalają również na doskonałą kontrolę prędkości obrotowej
Prędkość obrotowa jest określona częstotliwością impulsów.
3Funkcja zatrzymania i trwania
Przy sterowaniu napędem silnik ma funkcję blokady (jest prąd przez uzwojenia silnika, ale
silnik nie obraca się) i nadal istnieje moment obrotowy utrzymania.
4Długa żywotność i niska interferencja elektromagnetyczna
Silnik krokówkowy nie ma pędzli i nie musi być przemieszczany przez pędzle jak pędzel
Nie ma tarcia szczotek, co zwiększa żywotność, nie ma iskry elektrycznej i zmniejsza zakłócenia elektromagnetyczne.

Zastosowanie mikro silnika krokówkowego

Drukarka
Maszyny i urządzenia do produkcji tekstyliów
Kontrola przemysłowa
Klimatyzacja

asdas 5

Zasada działania silnika krokówkowego

Napęd silnika krokowego jest sterowany przez oprogramowanie.
Impulsy te pobudzają silnik w określonej kolejności,
w kierunku obrotowym silnika (w kierunku wskazanym wskazówkami wskazówek zegara lub w kierunku przeciwwskazającym wskazówki zegara).
w celu uzyskania prawidłowego obrotu silnika, który za każdym razem, gdy otrzymuje impuls od kierowcy, obraca się pod kątem stopniowym (w przypadku napędu pełnego stopnia),i kąt obrotu silnika jest określony przez liczbę napędzanych impulsów i kąt kroku.

Czas realizacji

Jeśli mamy próbki na magazynie, możemy wysłać próbki w ciągu 3 dni.
Jeśli nie mamy próbek w magazynie, musimy je wyprodukować, czas produkcji wynosi około 20 dni kalendarzowych.
W przypadku masowej produkcji czas realizacji zależy od ilości zamówienia.

Opakowanie

Próbki są pakowane w gąbce piankowej z pudełkiem papierowym, wysyłane ekspresowo
Masowa produkcja, silniki są pakowane w kartony faliste z przezroczystej folii na zewnątrz. (przesyłka lotnicza)
W przypadku wysyłki drogą morską produkt będzie pakowany na paletach

sdsaa 6

Sposób płatności i warunki płatności

Dla próbek, ogólnie akceptujemy Paypal lub Alibaba.
W przypadku masowej produkcji akceptujemy płatność T/T.
W przypadku próbek otrzymujemy pełną płatność przed produkcją.
W przypadku masowej produkcji możemy przyjąć 50% płatności z góry przed produkcją, a pozostałe 50% płatności przed wysyłką.
Po współpracy z zamówieniem więcej niż 6 razy, możemy negocjować inne warunki płatności, takie jak A / S (po zobaczeniu)
