VSM10152 10mm średnica M2 wiodący śrubokręt POM suwak liniowy silnik krokany z 4 szpilkami FPC
| Place of Origin | China |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Model Number | VSM10152 |
| Minimum Order Quantity | 1Unit |
| Cena | $3~$7/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Motor type | Linear PM stepper motor with slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2*P0.4 |
| Travel distance | 39mm | Connector pitch | 4 pins FPC |
| Podkreślić | Przesunięcie POM Przesunięcie linijne,4 szpilki silnik krokówkowy z układem przesuwnego FPC,10 mm średnicy |
||
opis produktu
VSM10152 10mm średnica M2 wiodący śrubokręt POM suwak liniowy silnik krokany z 4 szpilkami FPC
Opis:
Ten silnik VSM10152 jest silnikiem krokówkowym o średnicy 10 mm z ołowianą śrubą + suwakem.
Kąt kroku jest normalny 18°/krok, śrubka ołowiowa jest M2*P0.4, długość kroku wynosi 0,02 mm/krok
(Długość kroku oznacza linijną odległość, którą przebiega suwak, gdy silnik robi jeden krok)
Odległość jazdy wynosi 39 mm i jest określona przez długość śruby ołowianej.
Jeśli klienci uważają, że śrubka jest zbyt długa, mamy inne silniki z krótkimi śrubami do wyboru.
Jeśli chodzi o typ złącza, to jest 4-pin FPC.
Możemy zmienić go na PCB + przewody + kabel jeśli klienci chcą złącza
(Molex 51021-0400, 1.25mm konektor jest to, co najczęściej używamy)
Parametry:
| Kąt kroku | 18°/krok | Odporność | 10Ω/faza | napięcie | 3.3~5 V prądu stałego |
| Podróż w każdym kroku | 00,02 mm | Śruby ołowiowe | M2*P0.4 | Efektywny cios | 39 mm |
| Maksymalna częstotliwość uruchomienia | 1000 Hz ((min) | Maksymalna częstotliwość odpowiedzi | 1200 Hz ((min) | Siła napędowa |
120 g Min. (500 PPS) |
Rysunek projektu:

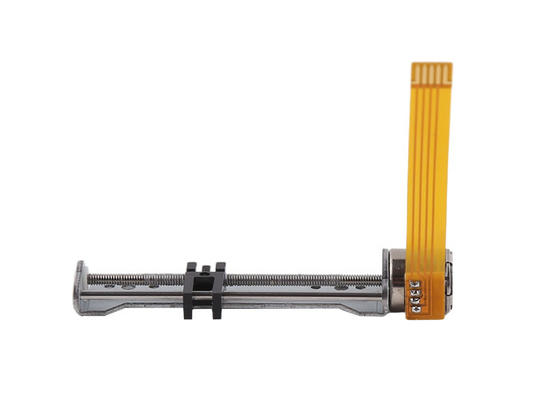

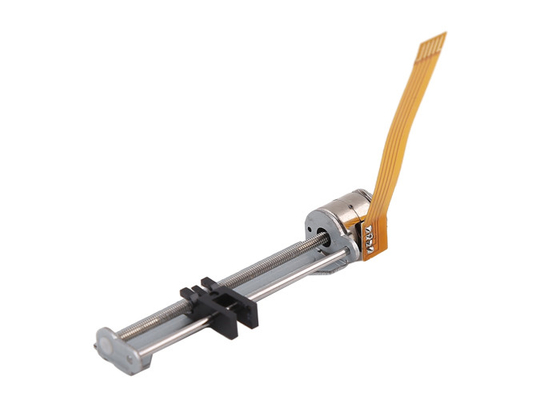

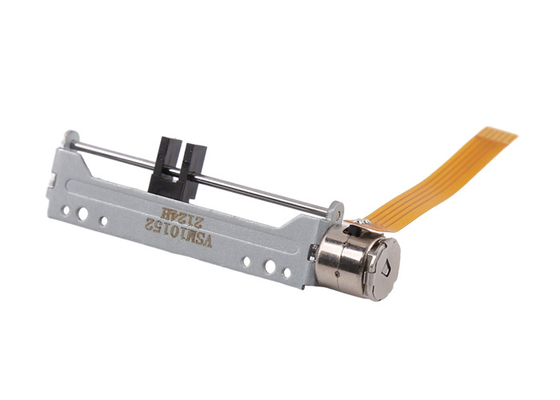

Wyświetlacz produktu:
/O linijnym silniku krokówkowym /z suwakiem:
Nasz silnik suwak jest kompletnym zestawem, w tym silnik + śrubka + uchwyt + suwak.
Kąt kroku silnika jest na ogół 18°/krok, co oznacza 20 kroków na każdy obrót.
Gdy silnik obraca się o jedno skręcie, suwak przesuwa się o jeden przewód.
W przypadku śrub oświetlanych z pojedynczym uruchomieniem: odległość = śrubę.
Tak więc długość kroku jest (długość kroku oznacza przemieszczanie się suwaków ruchu liniowego, gdy silnik krokaty robi dokładnie jeden krok):
Ołów śruby ołów/kroki każdego obrotu
Na przykład, jeśli śrubę ołowiową wynosi M2 * 0,4P (0,4 mm pas regularny śrubę ołowiową M2), kąt kroku silnika wynosi 18 °, długość kroku tego silnika wynosi 0,4 mm / 20 = 0,02 mm / krok.
Długość śruby jest również dostosowywalna, a także musimy dostosować konstrukcję uchwytu, jeśli dostosowujesz długość śruby.
Zastosowanie silników krokówkowych:
Silniki stopniowe są stosowane do precyzyjnego sterowania, szeroko stosowane w sprzęcie medycznym, drukarce 3D, przemysłowym precyzyjnym sterowaniu, sprzęcie automatycznym itp.
Silniki stopniowe mogą być stosowane w każdym mechanizmie wymagającym precyzyjnego sterowania i ruchu rotacyjnego/liniowego.
Zalety silników stopniowych:
Silnik stopniowy może osiągnąć precyzyjną kontrolę nawet bez koderów zamkniętych pętli / bez systemu feedbacka, również nie mają elektrycznego szczotkowania.W ten sposób nie ma zakłóceń elektromagnetycznych i elektrycznych iskry problemyW niektórych przypadkach mogą one zastąpić silniki prądu stałego z szczotkami/ silniki bez szczotek.
Silniki stopniowe są łatwe do sterowania przez kierowcę, a ta cecha ustanawia jego ważną pozycję w dziedzinie precyzyjnego sterowania.
1Precyzyjne sterowanie możliwe, programowalne
2Bez zakłóceń elektromagnetycznych i elektrycznych iskry.
3Niewielki rozmiar
4Rozsądna cena.
5Mały hałas.
6. Długa żywotność
Informacje o opakowaniu i wysyłce:
Próbki są pakowane gąbką piankową w pudełku papierowym.
W przypadku masowej produkcji produkty są pakowane w karton papierowy.
W przypadku transportu morskiego (produkcja masowa) kartony są pakowane na paletach.
Czas wysyłki:
Za pośrednictwem ekspresowego ((DHL/ UPS/ Fedex/ TNT): 5~12 dni
W drodze ekspresowej 4PX: 10~20 dni
Wysyłka morska: 40~60 dni (zależy od różnych krajów)
