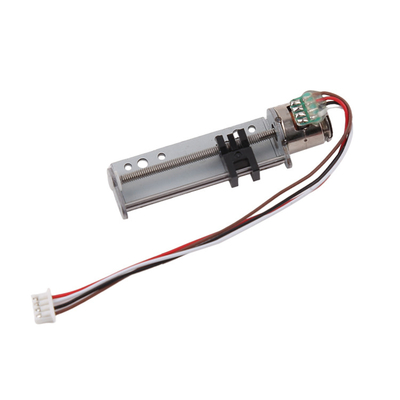

VSM1069A Easy Driver Stepper Motor 10mm Z 1,25mm Pitch Connector RoHS
| Miejsce pochodzenia | China |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Numer modelu | VSM1069A |
| Minimalne zamówienie | 1Unit |
| Cena | $3~$7/Unit |
| Szczegóły pakowania | The product is packed with pearl cotton, and the outside is in a carton. |
| Czas dostawy | 10~30 days after receiving sample payment |
| Zasady płatności | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Możliwość Supply | 100000\ Units/year |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Motor type | Linear stepper motor + slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2 |
| Phase number | 2 phases | Connector pitch | 4*1.25mm |
opis produktu
VSM1069A mały rozmiar 10 mm średnicy wiodący śruby suwak motor stopniowy ze złączem 1,25 mm
Opis:
VSM1069A jest silnikiem stopniowym z wiodącą śrubą M2*P0.4 i suwakem POM.
Kąt kroku wynosi 18 stopni, trzeba 20 kroków, by obrócić dokładnie jeden zakręt.
Siła napędowa tego silnika wynosi około 120 ~ 150 gramów (1,2 ~ 1,5 N siły napędowej), z odpowiednią częstotliwością (300 ~ 800 PPS).
Upewnij się, że obciążenie suwakem jest mniejsze niż siła napędowa silnika, w przeciwnym razie silnik straci tempo.
Złącze silnika jest Molex 51021-0400 (4 * 1.25mm konektor pasmowy), ten złącze jest bardzo powszechnie stosowany.
Proszę potwierdzić rozmiar silnika, prędkość i siłę napędową przed złożeniem zamówienia.
Parametry:
| Model nr. | VSM1069A |
| Rodzaj silnika | Silnik krokowy PM + suwak |
| Średnica silnika | 10 mm |
| Kąt kroku | 18 stopni. |
| Faza nr. | 2 fazy |
| Rodzaj złącza | Molex 51021-0400 (1,25 mm) |
| Nomienne napięcie | 3.3~5V prądu stałego |
| Odporność | 15Ω/faza |
| Udar mózgu | Około 26 mm. |
Rysunek projektu:

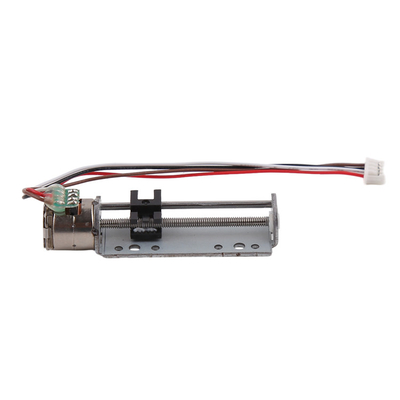

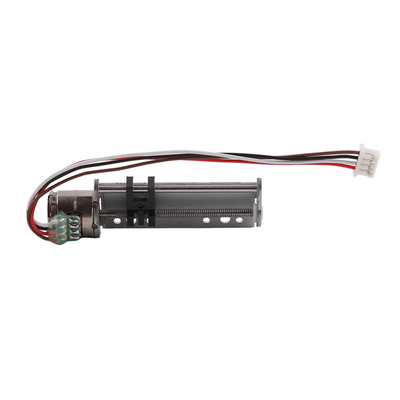

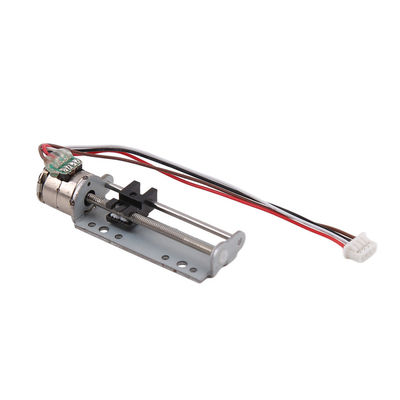

Wyświetlacz produktu:
/O linijnym silniku krokówkowym /z suwakiem:
Nasz silnik suwak jest kompletnym zestawem, w tym silnik + śrubka + uchwyt + suwak.
Kąt kroku silnika jest na ogół 18°/krok, co oznacza 20 kroków na każdy obrót.
Gdy silnik obraca się o jedno skręcie, suwak przesuwa się o jeden przewód.
W przypadku śrub oświetlanych z pojedynczym uruchomieniem: odległość = śrubę.
Tak więc długość kroku jest (długość kroku oznacza przemieszczanie się suwaków ruchu liniowego, gdy silnik krokaty robi dokładnie jeden krok):
Ołów śruby ołów/kroki każdego obrotu
Na przykład, jeśli śrubę ołowiową wynosi M2 * 0,4P (0,4 mm pas regularny śrubę ołowiową M2), kąt kroku silnika wynosi 18 °, długość kroku tego silnika wynosi 0,4 mm / 20 = 0,02 mm / krok.
Długość śruby jest również dostosowywalna, a także musimy dostosować konstrukcję uchwytu, jeśli dostosowujesz długość śruby.
Zastosowanie silników krokówkowych:
Silniki stopniowe są stosowane do precyzyjnego sterowania, szeroko stosowane w sprzęcie medycznym, drukarce 3D, przemysłowym precyzyjnym sterowaniu, sprzęcie automatycznym itp.
Silniki stopniowe mogą być stosowane w każdym mechanizmie wymagającym precyzyjnego sterowania i ruchu rotacyjnego/liniowego.
Zalety silników stopniowych:
Silnik stopniowy może osiągnąć precyzyjną kontrolę nawet bez koderów zamkniętych pętli / bez systemu feedbacka, również nie mają elektrycznego szczotkowania.W ten sposób nie ma zakłóceń elektromagnetycznych i elektrycznych iskry problemyW niektórych przypadkach mogą one zastąpić silniki prądu stałego z szczotkami/ silniki bez szczotek.
Silniki stopniowe są łatwe do sterowania przez kierowcę, a ta cecha ustanawia jego ważną pozycję w dziedzinie precyzyjnego sterowania.
1Precyzyjne sterowanie możliwe, programowalne
2Bez zakłóceń elektromagnetycznych i elektrycznych iskry.
3Niewielki rozmiar
4Rozsądna cena.
5Mały hałas.
6. Długa żywotność
Informacje o opakowaniu i wysyłce:
Próbki są pakowane gąbką piankową w pudełku papierowym.
W przypadku masowej produkcji produkty są pakowane w karton papierowy.
W przypadku transportu morskiego (produkcja masowa) kartony są pakowane na paletach.
Czas wysyłki:
Za pośrednictwem ekspresowego ((DHL/ UPS/ Fedex/ TNT): 5~12 dni
W drodze ekspresowej 4PX: 10~20 dni
Wysyłka morska: 40~60 dni (zależy od różnych krajów)
