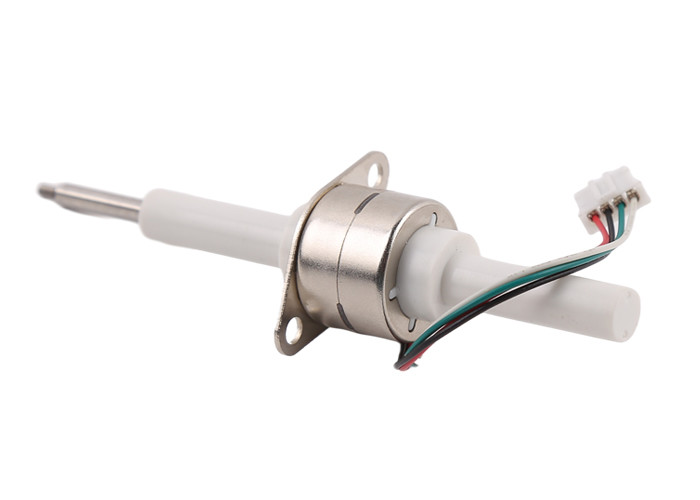

Silnik krokówkowy z silnikiem trapezoidalnym o napięciu wysokim 20 mm

To jest 20 mm silnik stopniowy.

Mamy trzy różne rodzaje śrubokrętu do wyboru:

Pojedynczy start, podwójny start i cztery starty.

Odległość śruby ołowiowej jest taka sama: 0,6096 mm

Ponadto mamy różne odległości do wyboru:

14 mm/18 mm/25 mm/32 mm

Parametry:

Rysunek projektu:

Wyświetlacz produktu:

/O linijnym silniku krokówkowym:

Jest inny projekt:

Oś uwięziona (własny oś): śrubę ołowiową nie wolno obracać, może ona tylko iść w górę i w dół, wykonywać ruch silnika liniowego.

Węzeł biegnący (przez węzeł biegnący): śrubka wiodąca może poruszać się w górę i w dół podczas obracania.

Napęd zewnętrzny ((z muszlą): śrubka wiodąca jest stała, nie może się poruszać w górę i w dół, może się tylko obracać, a na śrubce wiodącej znajduje się muszel do poruszania się w górę i w dół.

O śruby ołowiowej i długości stopnia:

Mamy dwa rodzaje kątów kroku: 15° i 7,5°. Silniki z kątem kroku 15° zajmują 24 kroki na jeden zakręt, a silniki z kątem kroku 7,5° zajmują 48 kroków na zakręt.

Mamy trzy rodzaje śruby, z pojedynczym startem/podwójnym startem i czterema startami.

Odległość jest taka sama: 0,6096 mm

Ołów śruby ołów=starts*pitch

Na przykład, dla 2 startów śruby ołowiu, ołowiu jest 2 * 0,6096 = 1,2192 mm

Długość kroku silnika, jest odległością, jaką przebiega śrubka/zgórze, gdy silnik robi jeden krok.

Długość kroku silnika=przewodnik śruby/kroki dla każdego skrętu

Przykładowo, w przypadku dwóch śrubokrętów, kąt kroku wynosi 7,5°,

Długość kroku=przewodnictwo/24=1,2192/24=0,0508 mm/krok

Co do napędu:

Siła napędowa zależy od częstotliwości kierowcy i wiodącej śruby wiodącej, kąta krokówki i wielkości silnika.

Im większy silnik, tym większa jego siła napędowa.

Im niższa częstotliwość, tym wolniej się obraca i większa jest siła napędowa.

Dolne wiązanie śruby jest, napęd większy.

7.5 stopni kąt kroku będzie miał większą siłę napędową w porównaniu z 15 stopni.

Zastosowanie silników krokówkowych:

Silniki stopniowe są stosowane do precyzyjnego sterowania, szeroko stosowane w sprzęcie medycznym, drukarce 3D, przemysłowym precyzyjnym sterowaniu, sprzęcie automatycznym itp.

Silniki stopniowe mogą być stosowane w każdym mechanizmie wymagającym precyzyjnego sterowania i ruchu rotacyjnego/liniowego.

Zalety silników stopniowych:

Silnik stopniowy może osiągnąć precyzyjną kontrolę nawet bez koderów zamkniętych pętli / bez systemu feedbacka, również nie mają elektrycznego szczotkowania.W ten sposób nie ma zakłóceń elektromagnetycznych i elektrycznych iskry problemyW niektórych przypadkach mogą one zastąpić silniki prądu stałego z szczotkami/ silniki bez szczotek.

Silniki stopniowe są łatwe do sterowania przez kierowcę, a ta cecha ustanawia jego ważną pozycję w dziedzinie precyzyjnego sterowania.

1Precyzyjne sterowanie możliwe, programowalne

2Bez zakłóceń elektromagnetycznych i elektrycznych iskry.

3Niewielki rozmiar

4Rozsądna cena.

5Mały hałas.

6. Długa żywotność
