Napęd dwubiegunowy 20 mm Mikroślizgacz Motor stopniowy wiodący śrubka 66 mm Uderzenie silniki liniowe

Miejsce pochodzenia Chiny
Nazwa handlowa VIC-TECH
Orzecznictwo RoHS
Numer modelu SM20-66L
Minimalne zamówienie 1 jednostka
Cena US$4.5~18.5
Szczegóły pakowania Produkt jest opakowany w bawełnę perłową, a zewnętrzna część jest w kartonie.
Czas dostawy 10~30 dni po otrzymaniu płatności za próbkę
Zasady płatności MoneyGram, Western Union, karta kredytowa, T/T, akredytywa
Możliwość Supply 100000\ jednostek/rok

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

czat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rozmiar silnika 15 mm (opcjonalnie 6 8 10 20 25) Kąt kroku 18 stopni
Rozstaw ołowiu M3 Odległość 0,5 mm Napięcie jazdy 12 V prądu stałego
Odporność cewki 30 omów (można dostosować) Metoda jazdy Dwubiegunowy 2-2 fazy
Podkreślić

Silnik stopniowy z układem ślizgowym o średnicy 20 mm

,

silnik stopniowy z napędem dwubiegunowym

,

Silnik stopniowy liniowy 66 mm

Zostaw wiadomość
opis produktu

napęd dwubiegunowy 20 mm mikrokrętkowy układ suwak, silnik krokówkowy, śruby 66 mm, silniki liniowecechy:

SM20-66L jest precyzyjnym mikro silnikiem stopniowym, wahadło wyjściowe ma śrubę o średnicy 0,5 mm, a śrubka ołowiowa i śrubka ołowiowa wspierane przez śrubę ołowiową obracają się w siłę napędową.
Mini nadwozie, napęd 10 N, 75 mm, przemieszczenie 0,0277 mm na krok, i może być zakończony w ciągu 3,5 sekundy w najszybszym tempie.
Ze względu na niewielki rozmiar, wysoką precyzję i łatwe sterowanie
Ponieważ wał wyjściowy silnika jest wiodącym śrubą, podczas obrotu wiodącego śrubu, wiodący śrubę napędza suwak do przemieszczania się do przodu i do tyłu.To wygodnie zapewnia działania takie jak do przodu i do tyłuPonadto silnik krokany może precyzyjnie kontrolować prędkość, liczbę obrotów itp., co również określa prędkość ruchu suwak,i pozycja ruchu jest precyzyjnie sterowanaDokładność pozycjonowania można kontrolować w zakresie 0,05 mm.
Ze względu na powyższe cechy silniki te są szeroko stosowane w sprzęcie kosmetycznym, precyzyjnym sprzęcie medycznym, automatach sprzedaży, szybkich testach i innych dziedzinach.
Częścią wejściową silnika jest przewód łącznikowy, ale można go zmienić w formę przewodu łącznikowego, PCB, FPC itp. zgodnie z potrzebami klienta.
Kładka montażowa może być dostosowana do wymagań klienta



Główne zastosowanie

1)maszyna sprzedawcza

2) Instrumenty optyczne

3) Precyzyjne wyroby medyczne

4)urządzenia kosmetyczne

Inne zastosowania kontroli precyzyjnej





20 mm M3 z napędem śruby śrobowej, drogociąg krokówkowySpecyfikacje:



Model nr. SM20-66L
Rodzaj silnika Silnik stopniowy liniowy
Faza nr. 2 fazy
Kąt kroku 18 stopni.
Oporność fazowa 30 Ohm/faza
Metoda pobudzenia 2-2 napęd dwubiegunowy
Nomienne napięcie 5 - 12 V prądu stałego
Typ śruby ołowiowej M3*0,5 Przędza nitkowa
Udar mózgu 66 mm
Siła napędowa Więcej niż500 gf przy 700 PPS
Maksymalna częstotliwość odpowiedzi Więcej niż 1600 PPS
Maksymalna częstotliwość uruchamiania Więcej niż 1100 PPS
Wytrzymałość izolacji 100 V prądem bieżącym na jedną sekundę





Rysunek 20 mm plastikowego drogowego silnika krokówkowego z 66 mm uderzeniem:

Napęd dwubiegunowy 20 mm Mikroślizgacz Motor stopniowy wiodący śrubka 66 mm Uderzenie silniki liniowe 0

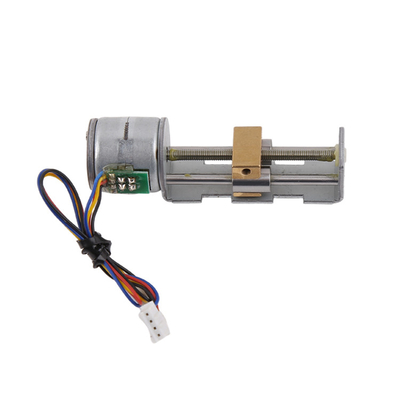

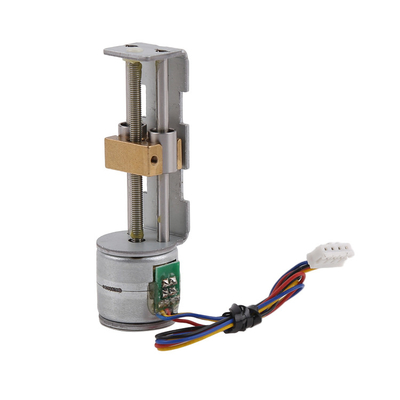

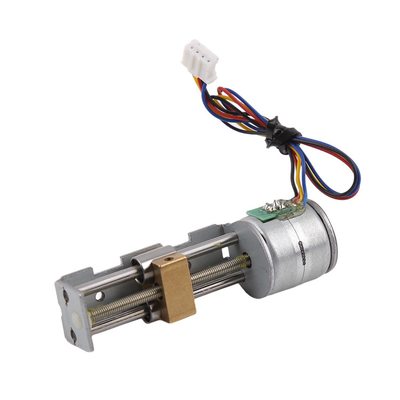

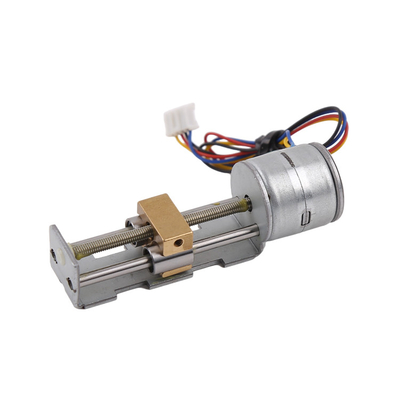

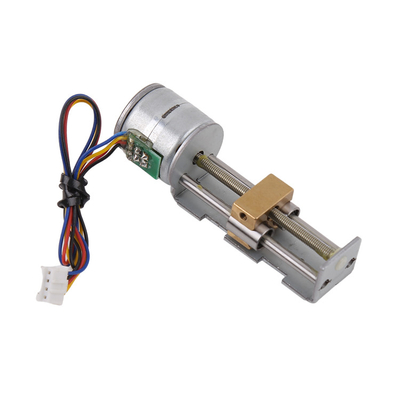

Wyświetlacz produktu dla 20 mm plastikowego drogowego silnika krokówkowego:

Napęd dwubiegunowy 20 mm Mikroślizgacz Motor stopniowy wiodący śrubka 66 mm Uderzenie silniki liniowe 1



Klienci mogą dostosować treści:



1Jeśli chodzi o zewnętrzną średnicę produktu, można wybrać różne rozmiary, takie jak 6 8 10 15 20 25 mm, w zależności od środowiska użytkowania klienta, wytrzymałości przestrzeni itp.



2Pozycja wyjścia silnika może być swobodnie wybrana w zakresie 360 stopni, tak aby spełnić wymagania instalacji w najlepszym stanie.PCB, FPC goły szpil.



2Zgodnie z wymaganiami klientów skuteczny bieg silnika można dostosować w określonym zakresie, głównie biorąc pod uwagę średnicę i długość śruby.

Zwykle maksymalna długość śruby M2 może wynosić 50 mm, śruby M3 może wynosić 100 mm, a śruby M4 może wynosić 100 mm.Wykorzystanie śruby o zbyt dużej średnicy dla małego silnika zużywa dużo energii, więc przy wyborze silnika należy wziąć pod uwagę wszystkie okoliczności.



4Materiał suwaka jest zazwyczaj wykonany z tworzywa sztucznego, który jest łatwy w formowaniu i ekonomiczny.

W przypadku, gdy klient ma specjalne środowisko i wymagania użytkowania, suwak może być również wykonany z części metalowych.

Oczywiście koszt będzie stosunkowo wysoki, co jest określane zgodnie z wymaganiami klienta w zakresie kształtu i rozmiaru suwaków.
