10mm Micro Slider Linear Step Motor 5V DC Screw For Vending Machine Instrumenty optyczne 、Precyzyjne urządzenia medyczne

10 mm Mikroślizgacz Liniowy Silnik Krokowy 5V Prostociągowa śrubka do automatu sprzedaży

10 mm średnicy mikro ślizgacz długość śrubu 26,4 mm mikro ślizgacz silnik kroków miedziany z uchwytem liniowy silnik kroków

VSM1069 jest precyzyjnym mikro silnikiem kroków, oś wyjściowa o przechyłku 0,4 mm śruby, poprzez śrubę i pręt śruby wspierający obrót śruby w napęd.
Podstawowy kąt kroku silnika wynosi 18 stopni, silnik działa 20 kroków co tydzień, więc rozdzielczość przemieszczenia może osiągnąć 0,02 mm, aby osiągnąć cel precyzyjnego sterowania.
Aspekty siłownika z wykorzystaniem podziału napędowego.
Ze względu na niewielkie rozmiary, wysoką precyzję, łatwość sterowania i inne doskonałe właściwości, więc ten mikro silnik krokówkowy jest szeroko stosowany w aparacie, instrumentach optycznych, soczewkach,urządzenia medyczne precyzyjne, automatyczne zamki drzwiowe i inne pole.
Część wejściowa silnika FPC, ale zgodnie z zapotrzebowaniem klienta może zostać zmieniona na igłę łączącą, PCB i inne formy.
Przyczepę do montażu można zmienić na życzenie klienta.

Jest to rodzaj silnika krokówkowego wyposażony w uchwyt, śrubę ołowiową i suwak ruchu względnego.

Ponieważ wał wyjściowy silnika jest śrubą, podczas obrotu śruby, śruby napędza suwak do przodu i do tyłu.działania takie jak przejście i cofanie mogą być wygodnie zapewnionePonadto silnik krokany może precyzyjnie kontrolować prędkość obrotu, liczbę obrotów itp., Co również określa prędkość ruchu suwak,i pozycja ruchu jest dokładna i sterowanaDokładność pozycji może być kontrolowana do 0,05 mm.

Ze względu na powyższe cechy silniki te są szeroko stosowane w sprzęcie kosmetycznym, sprzęcie medycznym, automatach, szybkiej kontroli i innych dziedzinach.

Główne zastosowanie

1)maszyna sprzedawcza

2) Instrumenty optyczne

3) Precyzyjne wyroby medyczne

4)urządzenia kosmetyczne

Inne zastosowania kontroli precyzyjnej

10 mm M2 silnik stopniowy ze śrubokrętemSpecyfikacje:

Rysunek 10 mm plastikowego silnika stopniowego ze ślizgaczem o biegu 26,4 mm:

VSM1069 to specjalny cenny mikro silnik krokasowy (lub powiedzmy silnik krokasowy liniowy)z uchwytem i ruchomym suwakem ((gdy silnik obraca się, suwak będzie poruszał się do przodu lub do tyłu ),prędkość ruchu może być kontrolowana przez cenny mikro-stepper silnik napęd impulsowy częstotliwośćW przypadku tego typowego silnika, gdy silnik napędza 2-2 fazy, 1 impuls sprawia, że suwak przesuwa się o 0,02 mm.Podstawowy slajd to czarny plastik (POM) jak pokazano na zdjęciu, również slajd może być dostosowany do dowolnego kształtu.

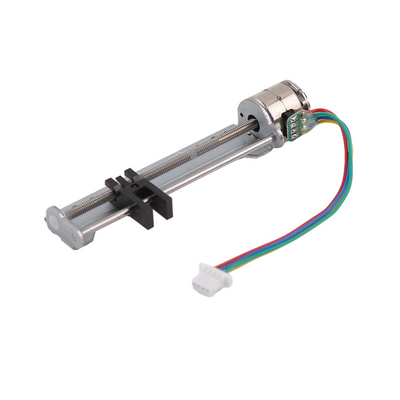

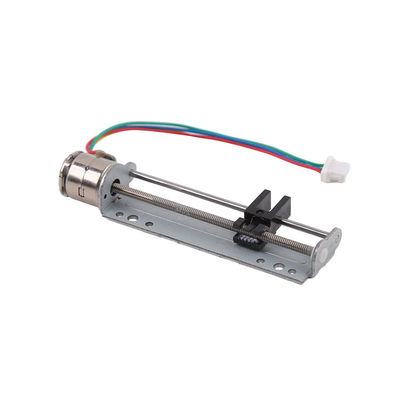

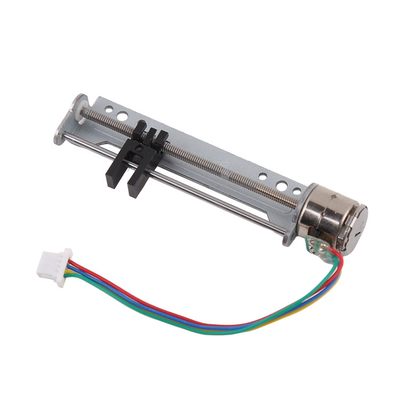

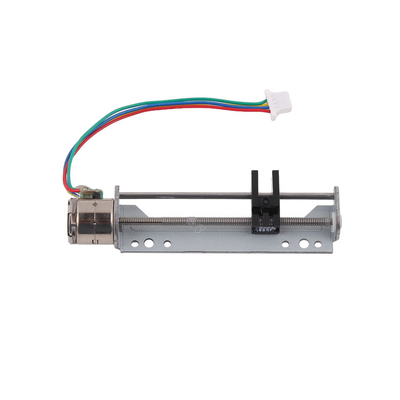

Wyświetlacz produktu dla 10 mm plastikowego drogowego silnika krokówkowego:

10 mm Mikro ślizgacz Liniowy Motor Krokowy

Klienci mogą dostosować treści:

1Jeśli chodzi o zewnętrzną średnicę produktu, można wybrać różne rozmiary, takie jak 6 8 10 15 20 25 mm, w zależności od środowiska użytkowania klienta, wytrzymałości przestrzeni itp.

2Pozycja wyjścia silnika może być swobodnie wybrana w zakresie 360 stopni, tak aby spełnić wymagania instalacji w najlepszym stanie.PCB, FPC goły szpil.

2Zgodnie z wymaganiami klientów skuteczny bieg silnika można dostosować w określonym zakresie, głównie biorąc pod uwagę średnicę i długość śruby.

Zwykle maksymalna długość śruby M2 może wynosić 50 mm, śruby M3 może wynosić 100 mm, a śruby M4 może wynosić 100 mm.Wykorzystanie śruby o zbyt dużej średnicy dla małego silnika zużywa dużo energii, więc przy wyborze silnika należy wziąć pod uwagę wszystkie okoliczności.

4Materiał suwaka jest zazwyczaj wykonany z tworzywa sztucznego, który jest łatwy w formowaniu i ekonomiczny.

W przypadku, gdy klient ma specjalne środowisko i wymagania użytkowania, suwak może być również wykonany z części metalowych.

Oczywiście koszt będzie stosunkowo wysoki, co jest określane zgodnie z wymaganiami klienta w zakresie kształtu i rozmiaru suwaków.

Schemat opakowania:
