15mm 5VDC elektryczny silnik krokany z suwakem M3 wiodąca śrubka 18 stopni kąt kroku Bipolar 2-2 fazy

15mm silnik krokowy suwaka z gwintem M3 - cechy:

SM15-45L to precyzyjny miniaturowy silnik krokowy wyposażony w wspornik, śrubę pociągową i suwak ruchu względnego. Wał wyjściowy posiada śrubę pociągową o skoku 0,5 mm, a śruba pociągowa i śruba pociągowa podpierana przez śrubę pociągową obracają się w celu wytworzenia ciągu.
Podstawowy kąt kroku silnika wynosi 18 stopni, a silnik wykonuje 20 kroków na tydzień, dzięki czemu rozdzielczość przemieszczenia może osiągnąć 0,02 mm, co pozwala na precyzyjną kontrolę.
Jeśli chodzi o siłowniki, stosowana jest metoda napędu z podziałem.
Częścią wejściową silnika jest FPC, ale można ją zmienić na formę przewodu łączącego, PCB itp. zgodnie z potrzebami klienta.
Wsporniki montażowe można wymieniać zgodnie z wymaganiami klienta.
Dzięki swoim niewielkim rozmiarom, wysokiej precyzji i łatwemu sterowaniu, ten miniaturowy silnik krokowy jest szeroko stosowany w aparatach fotograficznych, instrumentach optycznych, obiektywach, precyzyjnym sprzęcie medycznym, automatycznych zamkach do drzwi i innych dziedzinach.

Główne zastosowania

1) automat do sprzedaży

2) Instrumenty optyczne

3) Precyzyjne urządzenia medyczne

4) sprzęt kosmetyczny

Inne precyzyjne zastosowania kontrolne

15mm silnik krokowy suwaka z gwintem M3Specyfikacje:

Rysunek silnika krokowego suwaka z tworzywa sztucznego 15 mm o skoku 45 mm:

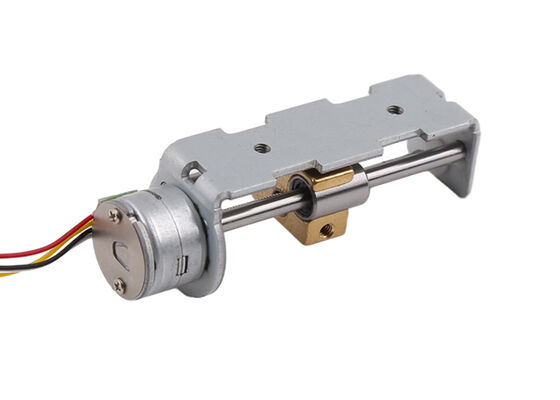

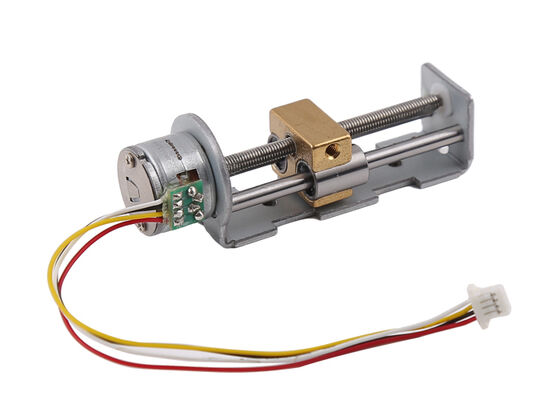

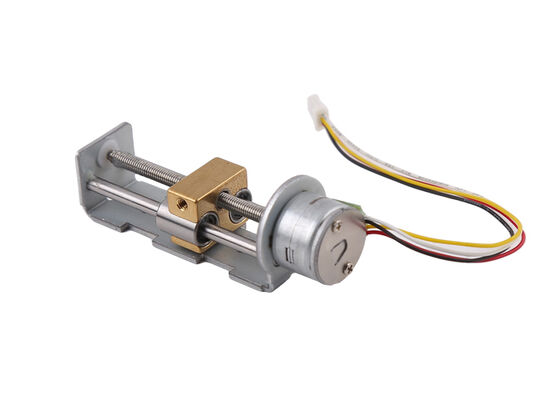

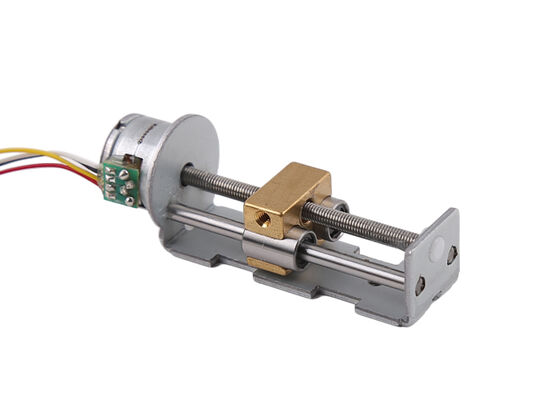

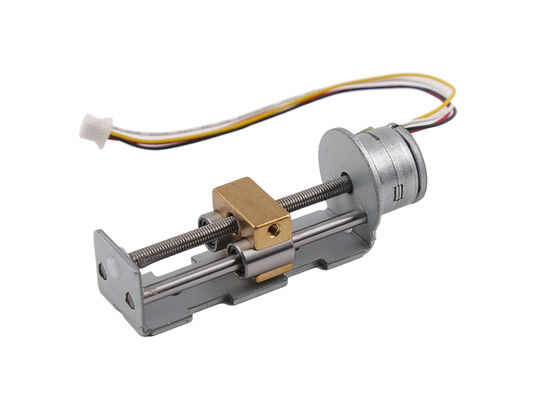

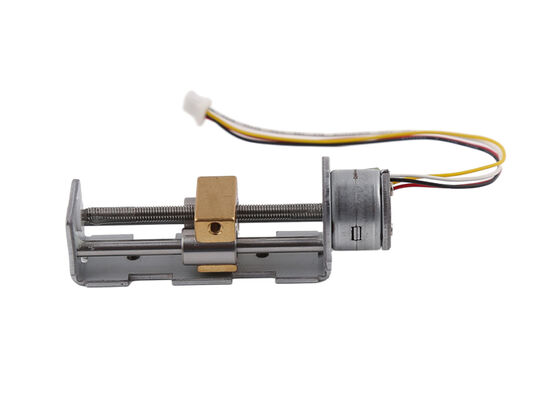

Prezentacja produktu dla silnika krokowego suwaka z tworzywa sztucznego 15 mm:

Klienci mogą dostosować zawartość:

1. Jeśli chodzi o średnicę zewnętrzną silnika, można wybrać różne rozmiary, takie jak 6 mm, 8 mm, 10 mm, 15 mm, 20 mm, 25 mm, w zależności od środowiska użytkowania i wytrzymałości przestrzennej klienta.

2. Położenie wylotu tego silnika można dowolnie wybrać w zakresie 360 stopni, aby spełnić wymagania instalacyjne w najlepszym stanie. Jednocześnie złącze może wybrać przewód, PCB, goły pin FPC.

3. Skok można dostosować do wymagań klienta, a efektywny skok silnika można dostosować w określonym zakresie, biorąc pod uwagę głównie średnicę i długość śruby pociągowej.

Zazwyczaj maksymalna długość śruby M2 wynosi 50 mm, śruby M3 - 100 mm, śruby M4 - 100 mm. Możemy również wykonać 150 mm. Małe silniki używają śruby pociągowej o nadmiernie dużej średnicy, co zużywa dużo energii, dlatego przy wyborze silnika należy wziąć pod uwagę kompleksowe aspekty.

4. Materiał suwaka to zazwyczaj tworzywo sztuczne, które jest łatwe do formowania i ekonomiczne.
W przypadku specjalnych środowisk i wymagań użytkowania, suwak może również wykorzystywać części metalowe.
Oczywiście koszt będzie stosunkowo wysoki, co jest uzależnione od wymagań klienta dotyczących kształtu i rozmiaru suwaka.
