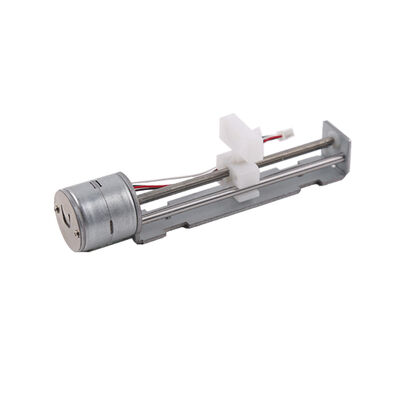

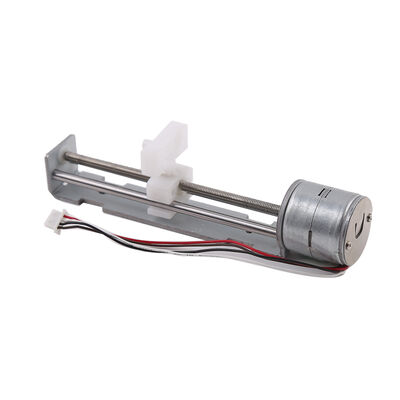

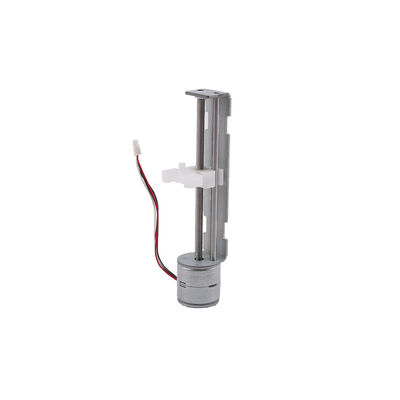

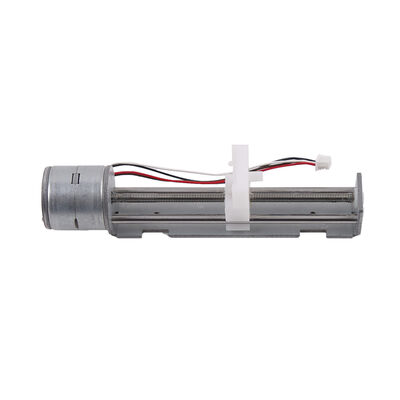

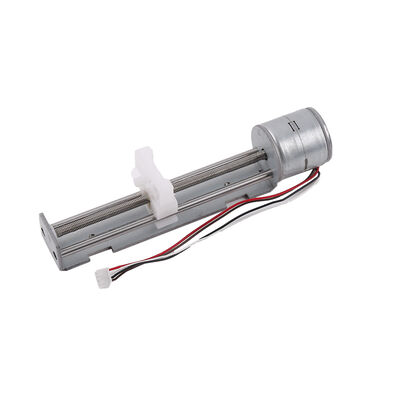

12VDC silnik liniowy 20mm silnik z uchwytem 2-fazowy 4-przewodowy motor przesuwny krokaty z plastikowym orzechem
| Miejsce pochodzenia | Jiangsu, Chiny (kontynent) |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Numer modelu | SM20-63L |
| Minimalne zamówienie | 1 |
| Cena | $4.5-$12 |
| Szczegóły pakowania | Jednostki sprzedaży: Pojedyncze plastikowe pudełko wewnętrzne, zewnętrzne pudełko papierowe Opakowan |
| Czas dostawy | 15 ~ 30 dni po zapłaceniu próbki |
| Zasady płatności | Western Union, MoneyGram, karta kredytowa, VISA,, T/T |
| Możliwość Supply | 10000 sztuk 45 dni |
Szczegóły Produktu
| Typ | Magnes trwały | Kąt kroku | 18° |
|---|---|---|---|
| Faza | 2 | Prąd / faza | 400mA |
| Napięcie znamionowe | 12 V | Odporność cewki | 30 Ω ± 10% |
| Udar | 63 mm | Pchnięcie | 10 N/22,5 mm/s |
| Podkreślić | 12 Vdc silnik krokówkowy z plastikowym orzechem,20 mm mocowany silnik krokówkowy dwufazowy,4-przewodowy silnik przesuwny stopniowy |
||
opis produktu
NEMA8 20mm 12vDC mały silnik krokowy drukarka PM 3D mikro silnik krokowy liniowy mikro silnik krokowy z suwakem
Jest to precyzyjny mikro silnik krokówkowy z rozpiętością śruby M3P0,5 mm na wałku wyjściowym, który obraca się w siłę napędową przez śrubę i jej oparcie.
Podstawowy kąt kroku silnika wynosi 18 stopni, a silnik działa 20 kroków tygodniowo, więc rozdzielczość przemieszczenia może osiągnąć 0,02 mm, osiągając precyzyjną kontrolę.
Siła napędowa silnika o średnicy 20 mm wynosi około 10 N, co zależy od częstotliwości jazdy klienta i może być testowane na rzeczywistych próbkach
Silnik jest wyposażony w plastikowy suwak do łatwego podłączenia do części klienta, oszczędzając koszty.i może być również dostosowany według rzeczywistych potrzeb klienta
W celu spełnienia wymogów urządzenie napędowe stosuje segmentowaną metodę jazdy.
Ze względu na jego doskonałe cechy, takie jak małe rozmiary, wysoka precyzja i łatwe sterowanie, ten miniaturowy silnik krokany jest szeroko stosowany w takich dziedzinach, jak aparaty fotograficzne, instrumenty optyczne, soczewki,sprzęt medyczny precyzyjny, i automatyczne zamki drzwi.
Część wejściowa silnika przyjmuje FPC, ale może być zastąpiona szpilkami podłączającymi, PCB i innymi formami zgodnie z potrzebami klienta.
Podstawę montażową można wymienić zgodnie z wymaganiami klienta.
Wymiar mechaniczny: mm
Charakterystyka techniczna
Ze względu na niewielkie rozmiary, wysoką precyzję, łatwość sterowania i inne doskonałe cechy, więc ten mikro silnik krokówkowy jest szeroko stosowany w aparacie, instrumentach optycznych, soczewkach,urządzenia medyczne precyzyjne, automatyczne zamki drzwiowe i inne pole.
Część wejściowa silnika FPC, ale zgodnie z zapotrzebowaniem klienta może zostać zmieniona na igłę łączącą, PCB i inne formy.
Główne zastosowanie
1) Kamera
2) Instrumenty optyczne
3) Soczewki
4) Precyzyjne urządzenia medyczne
5) Automatyczne zamki drzwi
Specyfikacje
|
Nazwa produktu |
Silnik z śrubokrętem o szerokości 20 mm |
|
Modelowy |
SM20-63L |
| Włókna | 12 V prądu stałego (podstawowy układ sterowania: L6219) |
| Prąd PER FAZA | 400 mA/FAZA |
| Oporność na cewki | 30土10% ohm /FAZA C 20C') |
| Siła napędowa | Więcej niż 500 g na 700 ppm |
| NIE. FAZ | 2 fazy |
| kąt kroku | 18 °/STEP |
| METODA EXCITATION | 1 1 2 fazy podniecenia |
|
Maksymalna częstotliwość rozpoczęcia |
Więcej niż 1100 PPS |
|
Max. Max.OdpowiedźCzęstotliwość |
Więcej niż 1600 PPS |
|
Wciąg w moment |
Więcej niż 500 g (AT125 PPS, 12V DC) |
|
Klasa izolacji |
KLASA E DO WYROKÓW |
|
SIŁA izolacyjna |
100 V prądu przemiennego na jedną sekundę |
|
Oporność na izolację |
50 MΩ (przewód prądu 100 V) |
|
Wymagania dotyczące bezpieczeństwa |
-0 ~ +55 °C |
|
Usługa OEM i ODM |
DOSTępne |
Szczegółowa prezentacja produktu
Typ połączenia drutu do odniesienia
Metoda wejścia silnika z typem szpilki,FPC, PCB, przewody ołowiane itp. Można je dostosować do potrzeb klienta.
