6V drążkowy silnik krokówkowy o średnicy 15 mm, mini-liniowy silnik krokówkowy z orzechem drążkowym POM

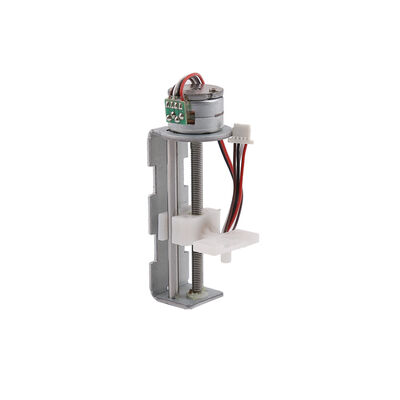

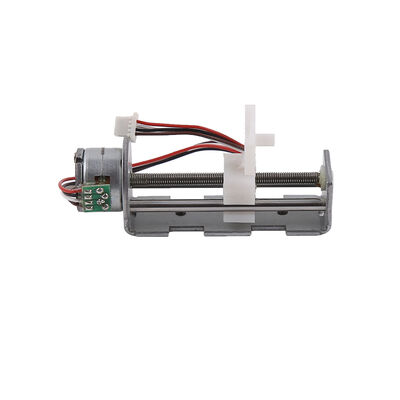

Projekt konstrukcyjny mikrosilnika krokowego o średnicy 15 mm z plastikowym suwakiem do pracy liniowej

Jest to precyzyjny mikrosilnik krokowy o średnicy 15 mm z skokiem M3P0,5 mm na wale wyjściowym, który jest obracany w ruch posuwisto-zwrotny za pomocą śrub i ich wsporników.
Podstawowy kąt kroku silnika wynosi 18 stopni, a silnik wykonuje 20 kroków na obrót, dzięki czemu rozdzielczość przemieszczenia może osiągnąć 0,02 mm, co pozwala na precyzyjną kontrolę.
Siła ciągu silnika o średnicy 15 mm wynosi około 6 N, w zależności od częstotliwości sterowania klienta i może być testowana na rzeczywistych próbkach
Silnik jest wyposażony w plastikowy suwak ułatwiający połączenie z częściami klienta, co pozwala zaoszczędzić koszty. Efektywny skok śruby wynosi 45 mm, a odpowiedni efektywny skok śruby można również dostosować do rzeczywistych potrzeb klienta
Siłownik przyjmuje segmentową metodę napędu, aby spełnić wymagania.
Dzięki doskonałym właściwościom, takim jak mały rozmiar, wysoka precyzja i łatwa kontrola, ten miniaturowy silnik krokowy jest szeroko stosowany w produktach przemysłowych, instrumentach optycznych, obiektywach, precyzyjnym sprzęcie medycznym i automatycznych zamkach do drzwi.
Część wejściowa silnika przyjmuje FPC, ale może zostać zastąpiona pinami połączeniowymi, PCB i innymi formami zgodnie z potrzebami klienta.
Suwak silnika może być dostosowany do potrzeb instalacyjnych klienta

Wymiar mechaniczny: MM

Główne zastosowanie

1) Aparat fotograficzny

2) Instrumenty optyczne

3)  Obiektywy

4)  Precyzyjne urządzenia medyczne

5)  Automatyczne zamki do drzwi

Specyfikacje

Typ połączenia przewodów dla odniesienia

Metoda wejścia silnika z typem pinowym,FPC, PCB, przewód itp. Mogą być dostosowane do potrzeb klienta.
