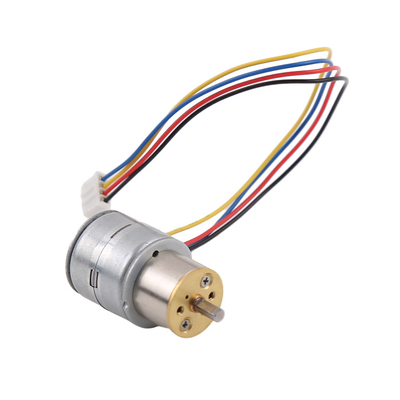

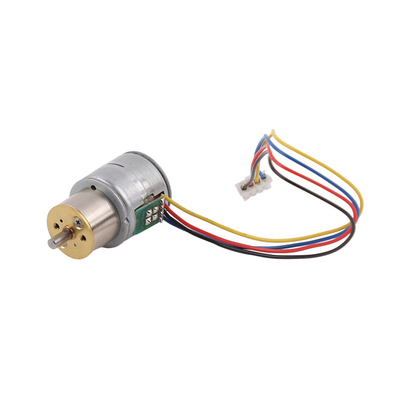

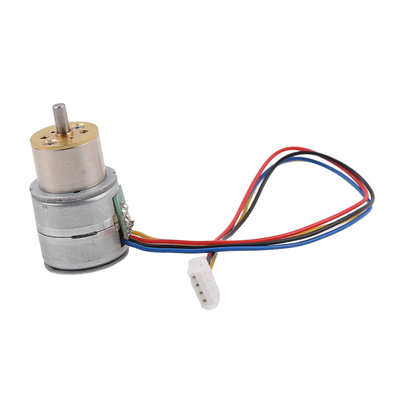

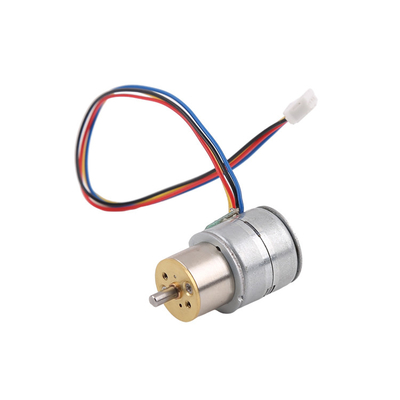

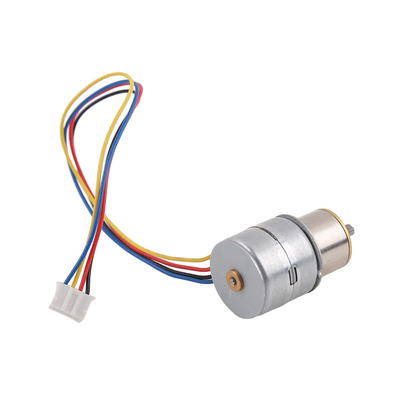

2 fazy wysokiej precyzji 20 mm Pm Stepper Motor z okrągłym skrzynką biegów 18 stopni kąt kroku dla sprzętu gospodarstwa domowego
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Numer modelu | SM20-13GR |
| Minimalne zamówienie | 1 jednostka |
| Cena | $5~8/unit |
| Szczegóły pakowania | Produkt jest opakowany w bawełnę perłową, a zewnętrzna część jest w kartonie. |
| Czas dostawy | 10~30 dni po otrzymaniu płatności za próbkę |
| Zasady płatności | MoneyGram, Western Union, karta kredytowa, T/T, akredytywa |
| Możliwość Supply | 100000 jednostek / rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rodzaj silnika | Dwubiegunowy silnik stopniowy z przekładnią 20 mm | Kąt kroku | 18 stopni |
|---|---|---|---|
| Liczba faz | 2 fazy | Typ śruby pociągowej | Φ3D2,5 |
| Odporność cewki | 9,2 Ω/fazę | Usługa OEM i ODM | Dostępne |
| Minimalna ilość zamówienia | 1 jednostka | ||
| Podkreślić | 20 mm silnik stopniowy Pm,2fazowy silnik krokany Pm,18 stopniowy zestaw biegów |
||
opis produktu
2 fazy wysokiej precyzji 20 mm Pm motor krokówki z skrzynią biegów okrągłych 18 stopni kąt kroku
Opis
To jest okrągła skrzynia biegów z 20 mm PM silnikiem krokówkowym.
Opór silnika można wybrać w zakresie 10Ω, 20Ω i 31Ω.
Zmiany biegów skrzyni biegów okrągłej wynoszą 10:1,16:1,20:1,30:1,35:1,39:1,50:1,66:1,87:1,102:1,153:1,169:1,210:1,243:1,297:1,350:1,
Wydajność skrzynki biegów okrągłej wynosi 58%-80%.
Im większy stosunek, tym wolniejsza prędkość obrotu wału wyjściowego i tym wyższy moment obrotowy.
Klient ocenia współczynnik biegów zgodnie z wymaganym momentem obrotowym.
Jeśli jesteś zainteresowany zakupem próbek do testowania, prosimy o kontakt.
Parametry
| Model nr. | SM20-13GR |
| Średnica silnika | 20 mm |
| Rodzaj skrzynki biegów | 13GR Skrzynia biegów cylindrowa |
| Napięcie napędu | 6V prądu stałego |
| Odporność cewki | 10Ω lub 31Ω/faza |
| Liczba faz | 2 fazy ((4 przewody) |
| Kąt kroku | 18°/względ biegów |
| Oś wyjściowa | 3 mm wał D2,5 |
| Wskaźnik przekładni | 101 ~ 350:1 |
| Usługa OEM&ODM | DOSTępne |
| Wykorzystanie | 58-80% |
Rysunek projektowy
Specyfikacje stosunku przekładni skrzyni biegów
| Wskaźnik przekładni | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| Dokładny współczynnik | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| Zębówka | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| Poziomy narzędzi | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| Efektywność | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| Wskaźnik przekładni | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| Dokładny współczynnik | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| Zębówka | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| Poziomy narzędzi | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Efektywność | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
O rodzaju przekładni okrągłej
1Skrzynka biegów ma wysoką precyzję i wysoką wydajność.
2Okrągły wał wyjściowy skrzynki biegów jest na ogół wałem φ3mmD2.5mm, a długość wału wyjściowego można dostosować.
3Prędkość wyjściowa i moment obrotowy różnią się w zależności od współczynnika biegów.
4. Okrągła skrzynia biegów może być również połączona z silnikiem 15 mm.
Poniższa tabela przedstawia silnik krokowy 15 mm ze skrzynią biegów okrągłego kształtu:
Zastosowanie
Silniki krokoprzesuwane, szeroko stosowane w inteligentnym domu, pielęgnacji osobistej, sprzęcie elektrycznym, sprzęcie medycznym, inteligentnym robocie, inteligentnej logistyce, inteligentnych samochodach, sprzęcie komunikacyjnym,inteligentne urządzenia noszone, elektroniki użytkowej, sprzętu fotograficznego i innych gałęzi przemysłu.
Usługa personalizacji
1. Opór cewki/ napięcie znamionowe: opór cewki jest regulowany, im wyższy opór, tym wyższe napięcie znamionowe silnika.
2Konstrukcja uchwytu/długość suwaków: Jeśli klienci chcą dłuższego lub krótszego uchwytu, istnieją specjalne konstrukcje, takie jak otwory montażowe, można go regulować.
3. Projektowanie suwaków: obecny suwak jest mosiężny, można go zastąpić plastikiem, aby zaoszczędzić koszty
4. PCB + kabel + złącze: konstrukcja PCB, długość kabla, wysokość złącza są regulowane, można zastąpić FPC zgodnie z potrzebami klienta.
