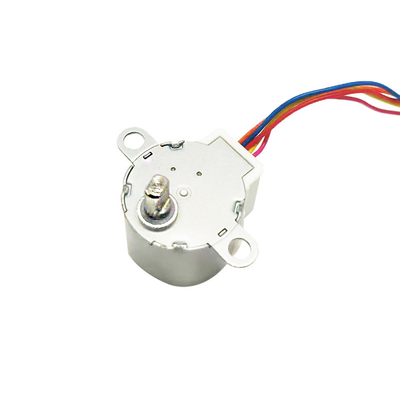

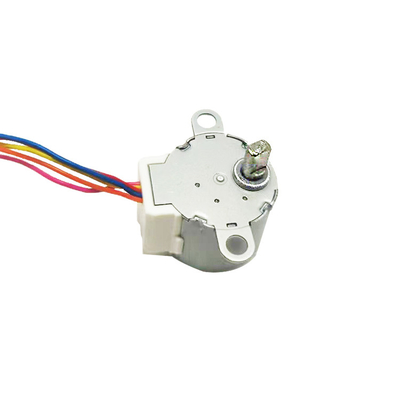

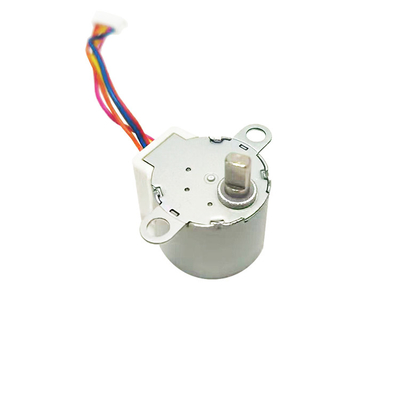

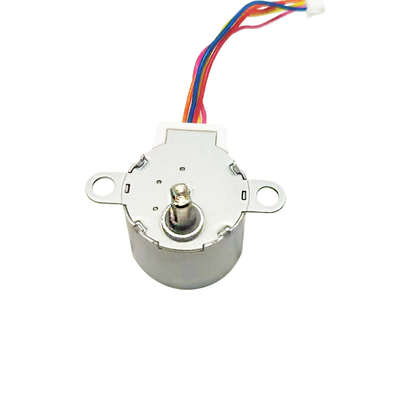

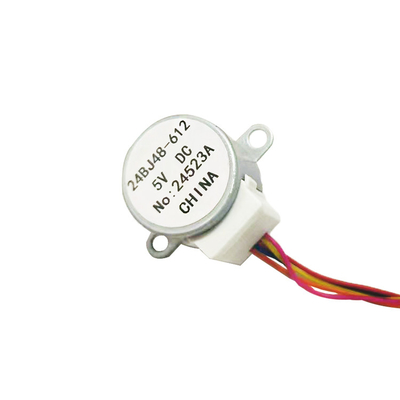

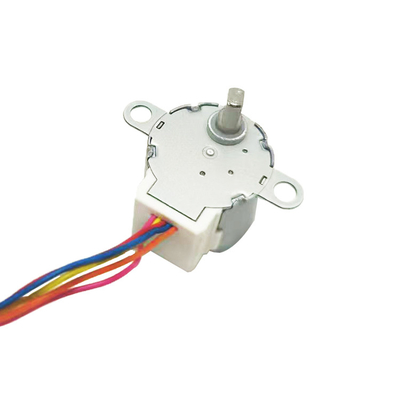

24mm 24BYJ48 Unipolar 4 fazy 86.4silnik stopniowy z reduktorem z przekładnią 1:1
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | VIC-TECH |
| Orzecznictwo | RoHS |
| Numer modelu | 24BYJ48-612 |
| Minimalne zamówienie | 1 jednostka |
| Cena | $0.75~3/unit |
| Szczegóły pakowania | Standardowy pakiet eksportowy lub można go dostosować |
| Czas dostawy | 15-30 dni roboczych |
| Zasady płatności | MoneyGram, Western Union, karta kredytowa, T/T, akredytywa |
| Możliwość Supply | 10000 jednostek / miesiąc |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
czat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rodzaj | Silnik krokowy skrzyni biegów | Nr fazy | 4 fazy (jednobiegunowe) |
|---|---|---|---|
| Odporność cewki | 60 Ω/fazę | Napęd nominalny | 5 V prądu stałego |
| Przełożenie | 86,4 | Kąt kroku | 5,625°/86,4 |
| Podkreślić | 24 mm z przekładnią reduktorów,4-fazowy silnik stopniowy z reduktorem bieżnikowym,86.4Wskaźnik 1: 1 Sprzęgłowy Reduktor |
||
opis produktu
24mm 24BYJ48 Jednobiegunowy 4-fazowy silnik stopniowy reduktor z przekładnią 86,4
To 24 mm średnicy stały magnes silnik kroków z skrzynką biegów z współczynnikiem biegów 86.4:1.
To 4-fazowy 5-przewodowy silnik jednobiegunowy.
Czerwony przewód jest wspólnym przewodem w środku każdej fazy.
Temperatura otoczenia operacyjnego 105°C, izolacja klasy B
Pudełko wyjściowe jest wykonane z materiału PBT, całkowicie metalowe przekładnie
Cała maszyna musi spełniać wymagania "Regulaminu zarządzania materiałami ochrony środowiska" firmy
Silnik ten jest tani i niezawodny pod względem jakości i jest szeroko stosowany w przemyśle sprzętu gospodarstwa domowego, takim jak klimatyzatory, inteligentne systemy domowe i inteligentne toalety.
Dodatkowo świadczymy również usługi dostosowane do współczynnika biegów, oporu cewki, liczby faz i typów złączy.
Jeśli będziesz potrzebował, możesz skontaktować się ze mną w każdej chwili.
Parametry:
| Nazwa produktu | Silnik 24BYJ48 | |||
| Model nr. | 24BYJ48-612 | |||
| Napęd nominalny | 5 V prądu stałego | |||
| Faza nr. | 4 fazy | |||
| Odporność (25°C) | 60Ω/faza±7% | |||
| Kąt wyjściowego kroku | 5.625°/86.4 | |||
| Wskaźnik przekładni | 1:86.4 | |||
| Moment obrotowy | ≥ 55mN.m (5 V 100 PPS) | |||
| Częstotliwość rozładunku | ≥ 500 Hz | |||
| Częstotliwość wyciągania i rozładunku | ≥ 900 Hz | |||
| Odporność na izolację | ≥ 100mΩ | |||
Opcje dostosowania:
Numer modelu: 24BYJ48
kąt kroku: ((1-2 faza napędu) 5,625°/64; (2-2 faza napędu) 11,25°/krok
Wskaźnik biegów: 16:1 / 25:1 / 32:1 / 48.8/ 64: 1 / 85:1
Elementy do dostosowania:
Napięcie: 5~24V; współczynnik biegów, materiał biegów, wał wyjściowy, konstrukcja pokrywy silnika
|
napięcie (V) |
Odporność (Ω) |
Moment wciągania 100 PPS (mN*m) |
Moment hamowania (mN*m) |
Rozładowanie wciągania Częstotliwość (PPS) |
| 5 | 18 | ≥ 98 | ≥ 294 | ≥ 500 |
| 12 | 60 | ≥ 117 | ≥ 294 | ≥ 500 |
| 12 | 70 | ≥ 68.7 | ≥ 294 | ≥ 500 |
| 12 | 200 | ≥ 68.7 | ≥ 294 | ≥ 500 |
| 12 | 300 | ≥ 58.8 | ≥ 294 | ≥ 500 |
Rysunek projektu (jednostka: mm)
Wyświetlacz produktu:
Charakterystyka techniczna
Najważniejsze aspekty zastosowania
Aktywacja zaworu HVAC/RMożliwości owijania
Drukarki automatyki biurowej, kopirki, magazyny danychBez obsługi - silnik bez szczotek
Aplikacje medyczne Analizatory do podawania tabletekEfektywność kosztowa - kompaktowa konstrukcja, niższe koszty integracji
Inne branże i zastosowania RobotikaNumerycznie sterowane - łatwe w obsłudze z mikroprocesorem
Telekomunikacja Pozycjonowanie anten Linii przełącznikowych Kontrola pętli otwartej - Niepotrzebne kodery
Typowe zastosowania
- Analizator śliny
- Analizator krwi
- Maszyna spawalnicza
- Inteligentne produkty bezpieczeństwa
- Sprzęgło do łączenia włókien
- Elektronika cyfrowa
Rodzaj połączenia drutu
Metoda wejścia silnika z typem szpilki, FPC, PCB, drut ołowiowy itp.
Można je dostosować do potrzeb klienta.
Rodzaj wału
Standardowy wał w następujący sposób, może być również dostosowany z powodu rysunków użytkownika
Witamy w kontakcie z obsługą klienta dla więcej typów
-
Okrągły typ: DIA3mm. 4mm. 5mm
-
Rodzaj cięcia D: DIA3-D2.5 DIA4-D3 itp.
-
Rodzaj śruby: M3 M4 M5 seryjny
-
Rodzaj pułapki
-
I-ciąg Typ: DIA3-I2 DIA4-I3
-
Pozostały typ: wał z otworem itp.
Rodzaj osłony
Na rysunku przedstawiono regularne modele, a specjalne rozmiary można dostosować.
